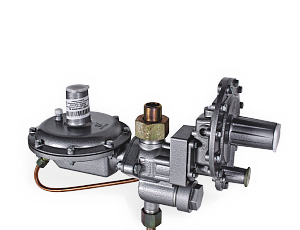

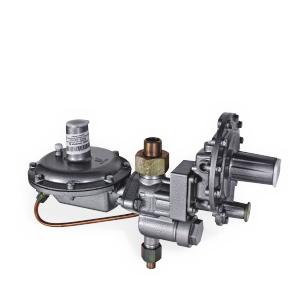

Регулятор давления газа РДГК-10 (10М)

прямого действия

Регулятор предназначен для редуцирования высокого и среднего давления на низкое, автоматического поддержания выходного давления на заданном уровне при изменениях расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.

Регулятор используется в системах газоснабжения в составе ГРП, работающих на природном газе по ГОСТ 5542-87.

Характеристики

  • Регулятор устойчив к воздействию окружающей среды - воздуха с температурой от минус 40 до +60 С с относительной влажностью 95% при +35 С без конденсации влаги.
  • По защищенности от воздействия окружающей среды регулятор соответствует обыкновенному исполнению  по ГОСТ Р 52931-2008.
  • Регулятор работоспособен в условиях воздействия вибрации с частотой (5...35) Гц и амплитудой смещения 0,75мм.
  • Регулятор в транспортной таре выдерживает без повреждений воздействия:
    а) окружающей среды в диапазоне температур от минус 40 до +60 С;
    б) относительной влажности до 100% при температуре +40  С;
    в) вибрации с частотой (10...55) Гц и амплитудой смещения 0,35 мм;
    г) ударных нагрузок со значением пикового ускорения 98 м/с2, длительностью ударного импульса 16 мс, с числом ударов 1000 для каждого из трех взаимно-перпендикулярных направлений.
  • Регулятор обеспечивает:
    безотказную наработку не менее 44000 ч;
    средний срок службы 30 лет.

Технические характеристики

Наименование параметра или размера

РДГК-10

РДГК-10М

1 Рабочая среда

Природный газ по ГОСТ 5542-87

2 Наименьшее входное давление Рвх, МПа Наибольшее входное давление Рвх, МПа

0,05

0,6

3 Диапазон настройки выходного давления Рвых, кПа

1,5…2,0

4 Точность регулирования, % от верхнего предела настройки Рвых,

±10

5 Класс точности регулятора

10

6 Давление закрытия рабочего клапана Рзакр, % от Рвых, не более

20

7 Зона нечувствительности, % от Рвых, не более

2,5

8 Давление начала срабатывания предохранительного сбросного клапана ПСК, кПа

Рзакр+0,5кПа

-

9 Диапазон настройки давления срабатывания предохранительного запорного клапана ПЗК, от верхнего значения Рвых, кПа

- при повышении выходного давления

- при понижении выходного давления





(1,25…1.5) Рвых

(0,2…0,6) Рвых

10 Погрешность срабатывания ПСК и ПЗК от заданного значения настройки, %

±5

11 Пропускная способность регулятора в зависимости от входного давления, м3/ч: 0,05МПа

0,1 МПа

0,2 МПа

0,3 МПа

0,4 МПа

0,5 МПа

0,6 МПа





4

8

9

11

13

14

15,5





16

25

40

55

70

80

90

12 Степень герметичности рабочего и запорного клапанов

Класс «А» по ГОСТ Р 54808-2011

13 Присоединительные размеры: номинальный диаметр прохода

- входного патрубка, мм

- выходного патрубка, мм



DN 20

DN 32

14 Габаритные размеры, мм:

- длина

- ширина

- высота



См. рисунок 3

15 Масса, кг, не более

4

16 Условная пропускная способность Ку, м3/ч, не менее

8

25
