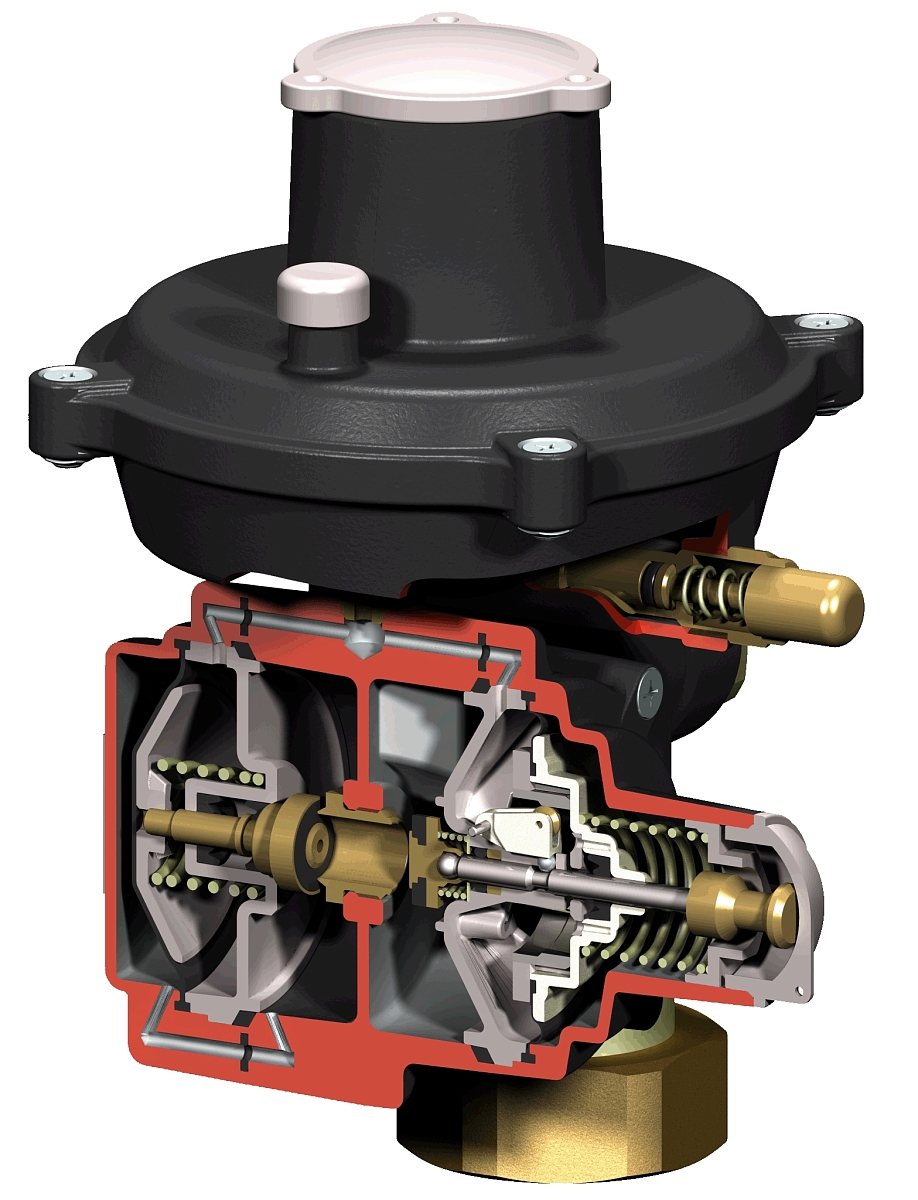

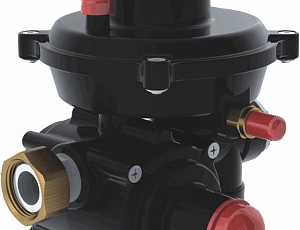

Регулятор давления газа VENIO-А

двухступенчатый, прямого действия

Venio-A – регулятор давления газа, на низкое выходное давление и постоянной пропускной способностью до 50 м³/час, независимой от значения входного давления. Применяется на объектах газопотребления с расходом газа до 50 м³/час, преимущественно, в бытовых пунктах редуцирования газа (ГРПШ-10 и их модификациях).

Основные преимущества:

  • Соответствует требованиям технического регламента ТР ТС 010/2011, СДС «ГАЗСЕРТ» и «ИНТЕРГАЗСЕРТ».
  • Двухступенчатая система редуцирования позволяет обеспечивать постоянный максимальный расход на всём диапазоне входных давлений.
  • Регулятор является полностью комбинированным - ПЗК, ПСК и фильтрующий элемент входят в состав регулятора.

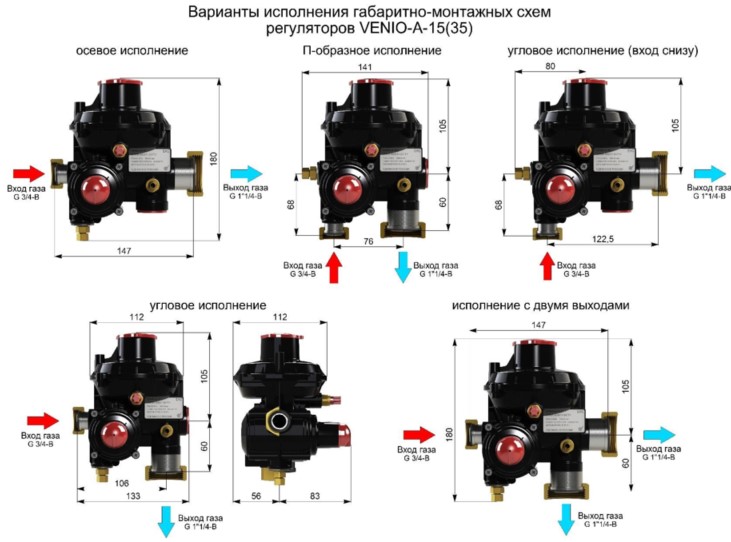

  • Мультипозиционный монтаж. Потребитель самостоятельно может выбрать удобные варианты монтажа изделия – угловой, П-образный, осевой, на 2х потребителей.
  • Возможность подключения манометров непосредственно в корпус регулятора: устройство замера выходного давления (в базовом комплекте) + устройство замера в входного давления (доп. комплект).
  • Монтажные комплекты различных исполнений (диаметры DN20 либо DN32, способы вкручивания под гаечный либо шестигранный ключ, на 1 либо 2 потребителей).
  • Качество изготовления - прочные корпусные детали изготовлены методом литья под высоким давлением, окрашены порошковым способом; антикоррозийное покрытие всех рабочих элементов.

Технические характеристики

Наименование параметра или размера VENIO-A-15 VENIO-A-35 VENIO-A-50
Документ, устанавливающий технические требования СЯМИ.493611-559ТУ
Рабочая среда Природный газ по ГОСТ 5542-2014
Температура окружающей среды, °С от минус 40 до + 60 ºС
Диапазон входных давлений, Рвх., МПа 0,05 … 0,6
Диапазон настройки выходного давления, Рвых., кПа 2,0…3,0
Точность регулирования, % от заданного значения настройки Рвых ±10
Класс точности регулятора 10
Давление закрытия рабочего клапана Рзакр, % от Рвых, не более 20
Зона нечувствительности, % от Рвых, не более 2,5
Диапазон настройки давления начала срабатывания клапана ПСК, кПа 3,15…4,0
Диапазон настройки срабатывания предохранительного запорного клапана ПЗК, кПа
при повышении выходного давления,
при понижении выходного давления

(3,5...4,5)Рвых
(1,2...2,2)Рвых
Погрешность срабатывания клапана ПСК от заданного значения настройки, % ±5
Погрешность срабатывания клапана ПЗК от заданного значения настройки, % ±10
Степень герметичности рабочего и запорного клапанов Класс «А» по ГОСТ 9544-2015
Работоспособен в условиях воздействия вибрации с частотой (5...35) Гц и амплитудой смещения 0,75 мм
Масса, кг, не более 1,5
Условная пропускная способность Ку, м³/ч, не менее 15 35 50

Таблица пропускной способности регуляторов

Значение Рвх, МПа Наибольшая пропускная способность Q наиб, м3
Шифр регулятора
VENIO-A-15 VENIO-A-35 VENIO-A-50
0,05 14 32 45
0,1 15 35 50
0,2 15 35 50
0,3 15 35 50
0,4 15 35 50
0,5 15 35 50
0,6 15 35 50

Таблица монтажных и опционных комплектов к регуляторам Venio-A-15 (-35, -50)

Шифр Наименование Описание Примечание
507-СБ28 Комплект монтажный VA-01 Комплект ниппелей и гаек Вх/Вых = DN20/DN32 (ниппель под шестигр. ключ) серийный
507-СБ29 Комплект монтажный VA-02 Комплект ниппелей и гаек Вх/Вых = DN20/DN32 (ниппель под рожковый ключ) серийный
507-СБ25 Комплект монтажный VA-03 Комплект ниппелей и гаек Вх/Вых = DN20/DN20 (ниппель под шестигр. ключ) серийный
507-СБ31 Комплект монтажный VA-04 Комплект ниппелей и гаек Вх/Вых = DN20/DN20 (ниппель под гаечный ключ) серийный
507-СБ25 Устройство замера VA-PE Устройство для подключения манометра входного давления (через штуцер VA-M) серийный
507-СБ36 Устройство замера VA-PA Устройство для подключения манометра входного давления (через штуцер VA-M серийный
507-СБ26 Штуцер для подключения манометра VA-M Быстросъёмный штуцер («игла») для подключения манометра до 10 бар с резьбой G1/4 (через устройства замера VA-PE и VA-PА). Рекомендуется к применению в паре с переносным манометром. Один штуцер для неограниченного числа абонентов. серийный.
Рекомендуется к применению в паре с переносным манометром. Один штуцер для неограниченного числа абонентов
507-СБ32 Комплект монтажный VA-05 Комплект ниппелей и гаек на 2х потребителей Вх/Вых1/Вых2 =DN20/DN32/DN32 (ниппель под шестигр. ключ) Партия от 50 комплектов
507-СБ33 Комплект монтажный VA-06 Комплект ниппелей и гаек на 2х потребителей Вх/Вых1/Вых2 =DN20/DN32/DN32 (ниппель под рожковый ключ) Партия от 50 комплектов
507-СБ34 Комплект монтажный VA-07 Комплект ниппелей и гаек на 2х потребителей Вх/Вых1/Вых2 =DN20/DN20/DN20 (ниппель под шестигр. ключ) Партия от 50 комплектов
507-СБ35 Комплект монтажный VA-08 Комплект ниппелей и гаек на 2х потребителей Вх/Вых1/Вых2 =DN20/DN20/DN20 (ниппель под рожковый ключ) Партия от 50 комплектов
