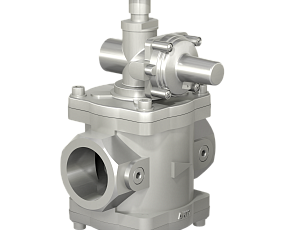

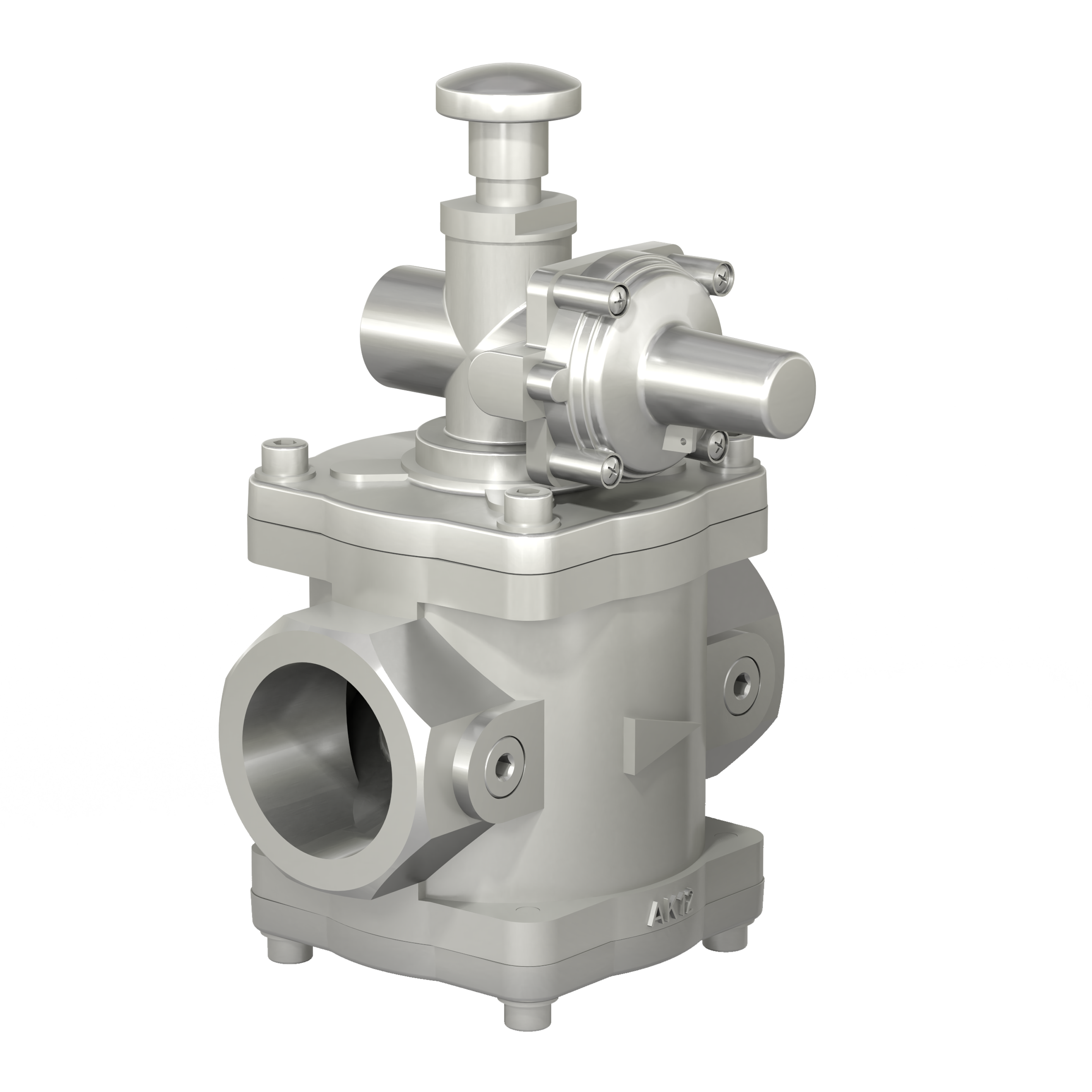

Клапаны предохранительно-запорные газовые муфтовые DN15-50.
Новости компании

Клапаны предохранительно-запорные газовые муфтовые DN15-50.

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ

Максимальное давление на входе:

  • для ЗК ... - 1 - ... - 1 бар (1000 мбар);
  • для ЗК ... - 6 - ... - 6 бар (6000 мбар).

Диапазон настройки срабатывания (закрытия) клапана: определяется установленной пружиной.

Точность срабатывания (открытия) клапана: ±10 % от заданного значения.

Закрытие клапана: не менее 0,8 от давления настройки.

Класс герметичности: А по ГОСТ 9544.

Климатическое исполнение:

  • У3.1 (-30...+40 ОС);
  • У2 (-40...+40 ОС).

Средний срок службы: не менее 9 лет.

Установка: на трубопроводе перед регулятором давления. Контролируемое давление - с выходного трубопровода регулятора давления.

Монтажное положение: любое, за исключением, когда корпус защелки располагается ниже продольной оси клапана.

Исполнения предохранительно-запорных муфтовых клапанов (ПЗК):

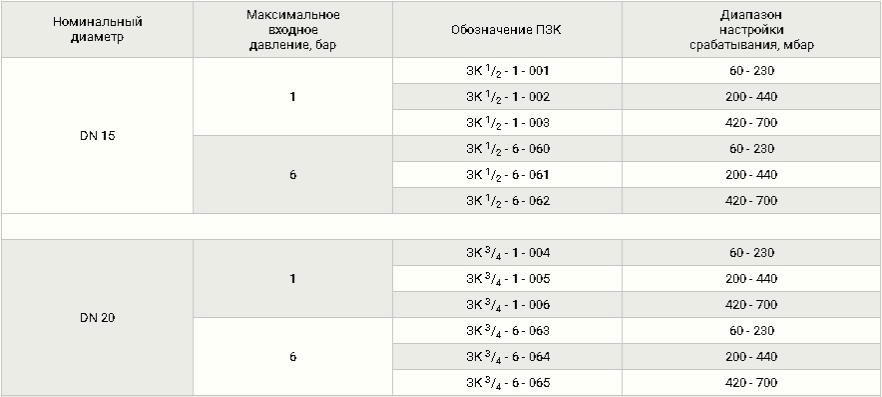

Клапаны запорные муфтовые DN15-50, таблица 1

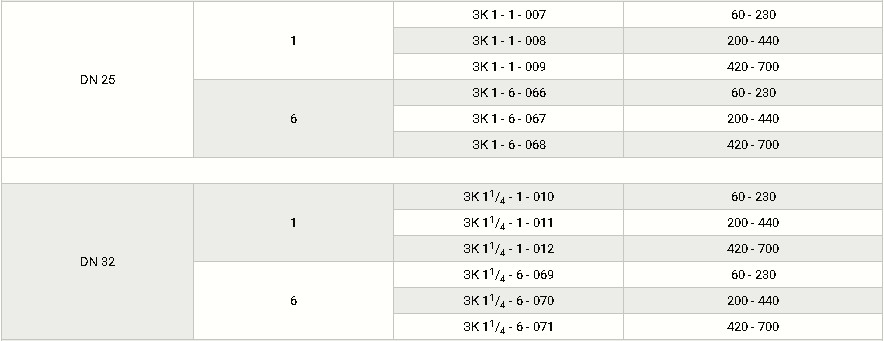

Клапаны запорные муфтовые DN15-50, таблица 2

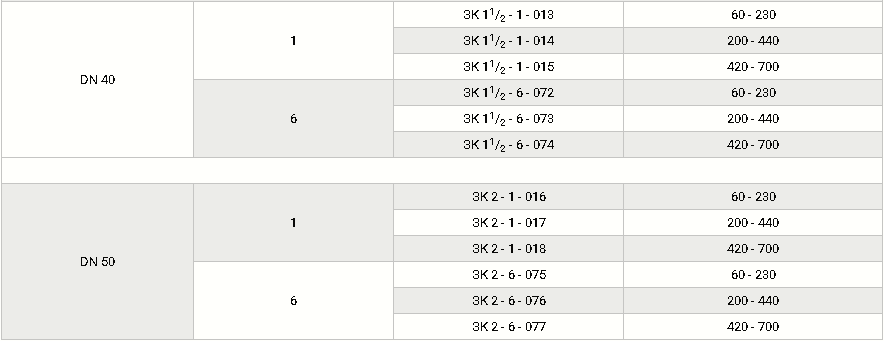

Клапаны запорные муфтовые DN15-50, таблица 3

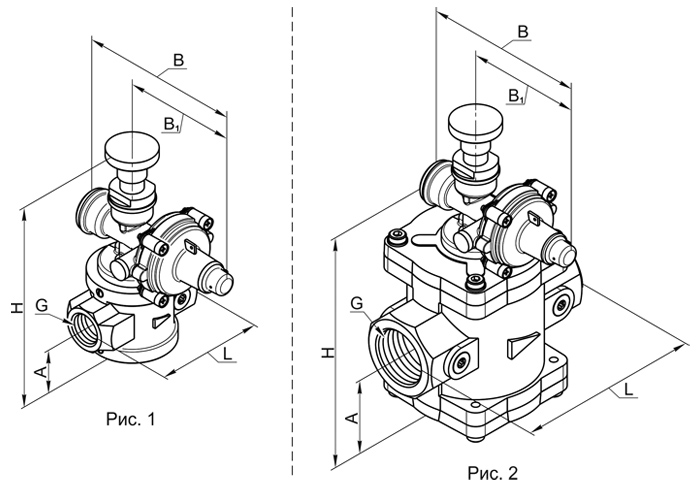

Клапаны запорные муфтовые DN15-50, схема

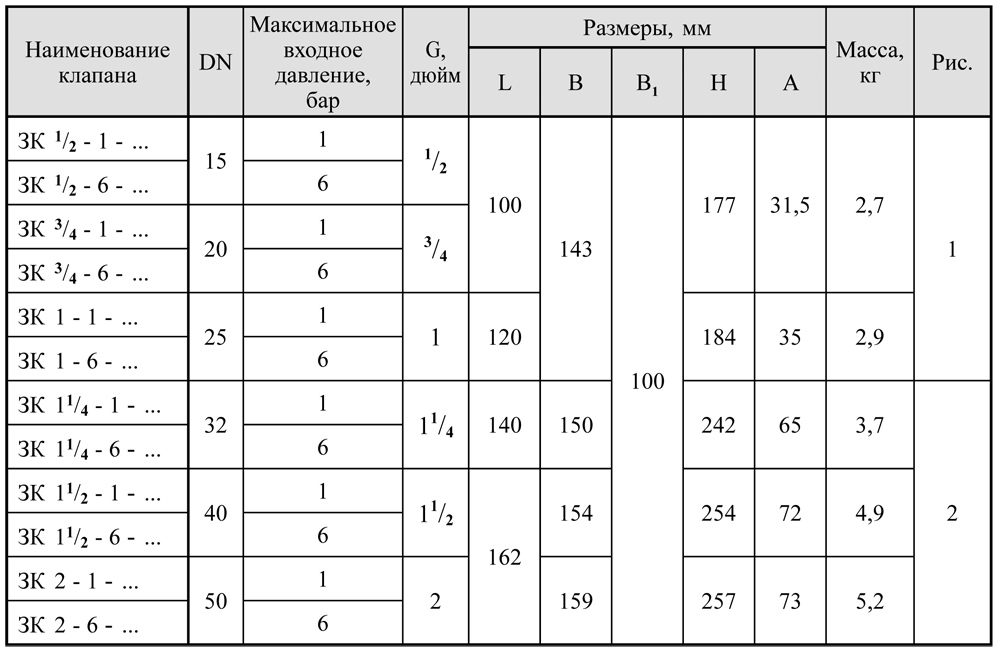

Клапаны запорные муфтовые DN15-50, таблица

Пример обозначения предохранительно-запорного клапана присоединительным размером 3/4 дюйма (DN 20), муфтового исполнения, максимальное входное давление 1 бар, диапазон настройки срабатывания клапана: 200...440 мбар, соответствующий трехзначному коду - 005; вид климатического исполнения У3.1:

Клапан ЗК 3/4 - 1 - 005, У3.1.

Пример обозначения предохранительно-запорного клапана присоединительным размером 2 дюйма (DN 50), муфтового исполнения, максимальное входное давление 6 бар, диапазон настройки срабатывания клапана: 60...230 мбар, соответствующий трехзначному коду - 075; вид климатического исполнения У2:

Клапан ЗК 2 - 6 - 075, У2.
