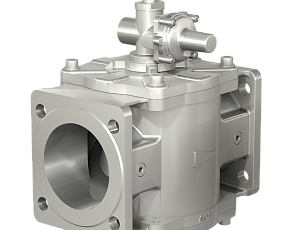

Клапаны предохранительно-запорные газовые фланцевые DN15-100.

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ.

Максимальное давление на входе:

для ЗК ... - 1 - ... - 1 бар (1000 мбар);
для ЗК ... - 6 - ... - 6 бар (6000 мбар).

Диапазон настройки срабатывания (закрытия) запорного клапана: определяется установленной пружиной.

Точность срабатывания (открытия) клапана: ±10 % от заданного значения.

Закрытие клапана: не менее 0,8 от давления настройки.

Класс герметичности: А по ГОСТ Р 54808.

Климатическое исполнение:

У3.1 (-30...+40 ОС);
У2 (-40...+40 ОС).

Средний срок службы: не менее 9 лет.

Установка: предохранительный газовый клапан монтируют на трубопроводе перед регулятором давления. Контролируемое давление - с выходного трубопровода регулятора давления.

Монтажное положение:

для DN 15 - 50 - любое, за исключением, когда корпус защелки располагается ниже продольной оси клапана;
для DN 65 - 100 - на горизонтальном трубопроводе (корпусом защелки вверх).

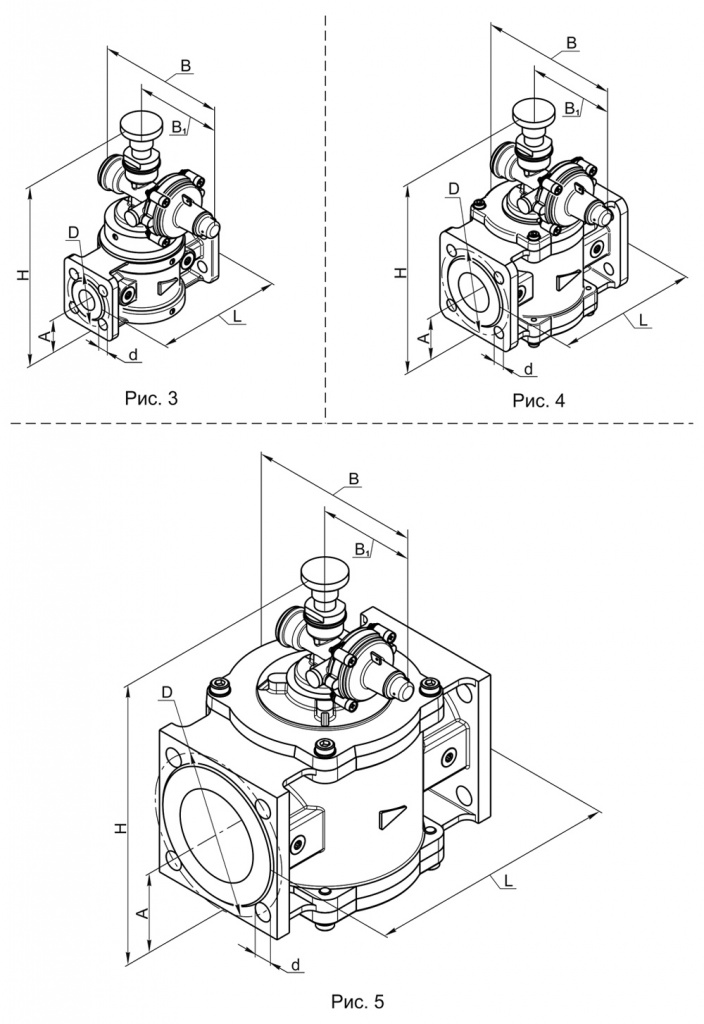

Исполнения предохранительно-запорных фланцевых клапанов (ПЗК):

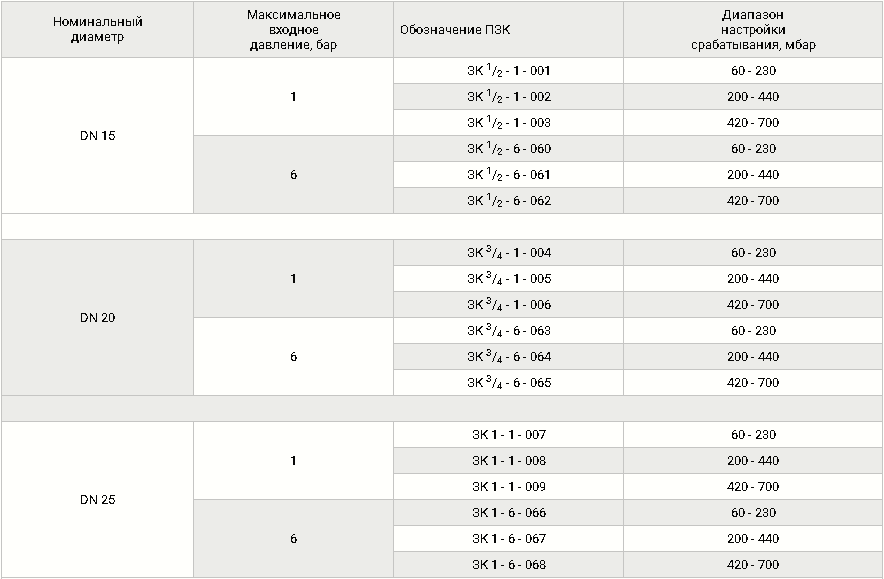

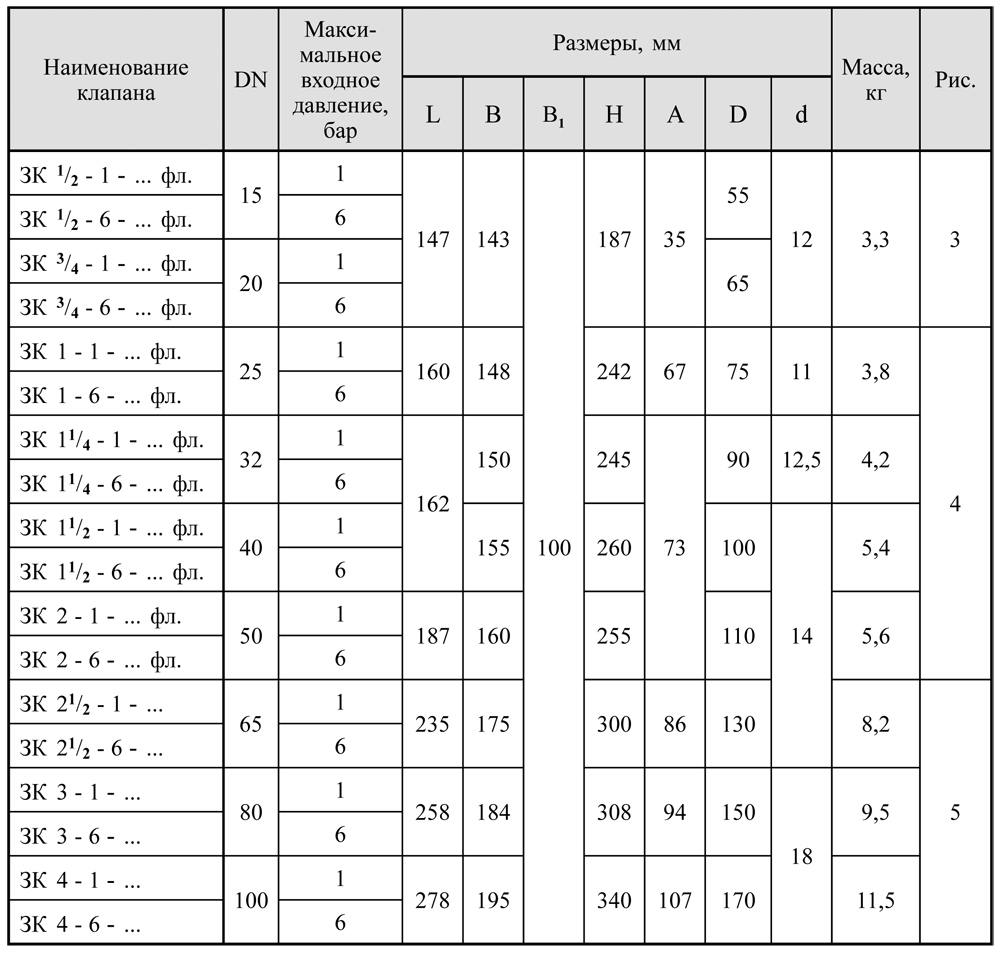

Клапаны запорные фланцевые DN15-100, таблица 1

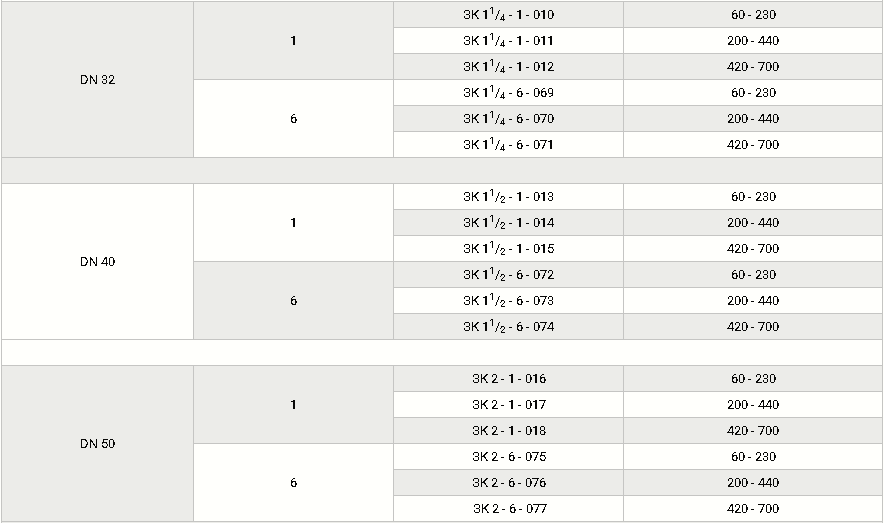

Клапаны запорные фланцевые DN15-100, таблица 2

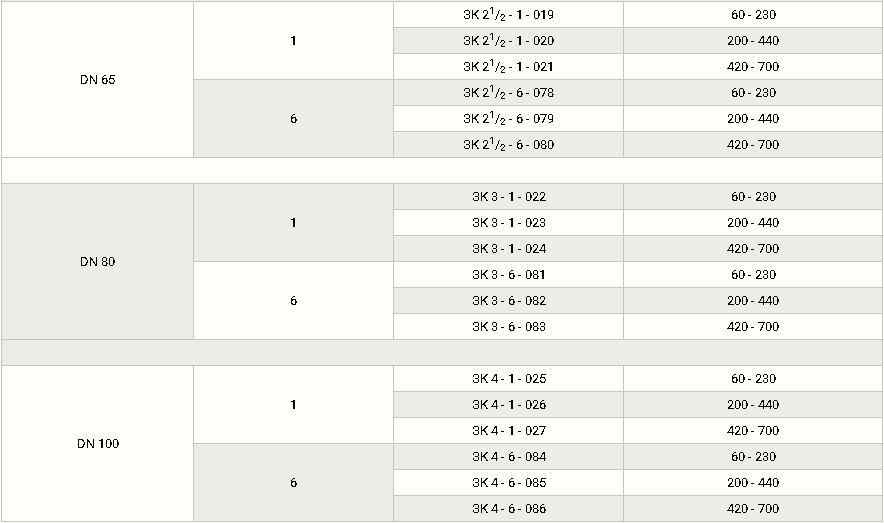

Клапаны запорные фланцевые DN15-100, таблица 3

Клапаны запорные фланцевые DN15-100, таблица 4

Клапаны запорные фланцевые DN15-100, таблица 5

Пример обозначения предохранительно-запорного клапана присоединительным размером 21/2 дюйма (DN 65), максимальное входное давление 1 бар, диапазон настройки срабатывания клапана: 60...230 мбар, соответствующий трехзначному коду - 019; вид климатического исполнения У3.1:

Клапан ЗК 21/2 - 1 - 019, У3.1.

Пример обозначения предохранительно-запорного клапана присоединительным размером 4 дюйма (DN 100), максимальное входное давление 6 бар, диапазон настройки срабатывания клапана: 420...700 мбар, соответствующий трехзначному коду - 086; вид климатического исполнения У2:

Клапан ЗК 4 - 6 - 086, У2.
