Фланцевые, муфтовые DN 40, 50, с двумя регуляторами расхода и датчиками положения (давление до 0,1 МПа и 0,3 МПа)
Новости компании

Фланцевые, муфтовые DN 40, 50, с двумя регуляторами расхода и датчиками положения (давление до 0,1 МПа и 0,3 МПа)

Характеристики:

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Частота включений, 1/час, не более:
1000
Потребляемая мощность одной электромагнитной катушки, в нагретом состоянии, не более:
для клапанов ВН11/2В-1КП, ВН11/2В-1КП фл., ВН2В-1КП, ВН2В-1КП фл. - 25 Вт;
для клапанов ВН11/2В-3КП, ВН11/2В-3КП фл., ВН2В-3КП, ВН2В-3КП фл. - 35 Вт.
Потребляемый ток в момент открытия клапана, не более:
для катушки мощностью 25 Вт:
для исполнения 220 В: 150 мА;
для исполнения 110 В: 300 мА;
для исполнения 24 В: 1300 мА.
для катушки мощностью 35 Вт:
для исполнения 220 В: 190 мА;
для исполнения 110 В: 380 мА;
для исполнения 24 В: 1700 мА.
Климатическое исполнение:
У3.1 (-30...+60 °С);
У2 (-45...+60 °С);
УХЛ2 (-60...+60 °С);
УХЛ1 (-60...+60 °С) - только для взрывозащищенного исполнения.
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Полный ресурс, не менее:
1 000 000 включений
Тип датчика положения: индуктивный (выходной ключ датчика открывается при срабатывании клапана)
Напряжение питания датчика положения: 10...30 В постоянного тока
Степень защиты датчика положения: IP68
Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана.

В случае заказа клапана во взрывозащищенном исполнении (2Ex mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву "Е". Пример обозначения: ВН2В-1КЕ фл.

Трехпозиционный клапан работает в следующих режимах: “максимальный расход”, “отключено”, “среднее значение расхода”.

Подвод электропитания к клапану осуществляется по следующей схеме:

  • 40 - 100 % расхода - напряжение подано на катушку “А”. Необходимый расход газа устанавливается ручным регулятором в нижней части корпуса основного клапана. Поворачивая винт в сторону знака ”-” можно уменьшить количество проходящего через клапан газа от 100 % до 40 % и наоборот;
  • 10 - 60 % расхода - напряжение подано только на катушку “В”. Необходимый расход газа через байпас устанавливается ручным регулятором в нижней части корпуса байпаса. Поворачивая винт в сторону знака ”-” можно уменьшить количество проходящего через клапан газа от 60 % до 10 % и наоборот.

Необходимый расход газа через байпас устанавливается ручным регулятором в нижней части корпуса байпаса. Поворачивая винт в сторону знака ”-” можно уменьшить количество проходящего через клапан газа от 60 % до 10 % и наоборот.

Габаритные и присоединительные размеры муфтовых клапанов
DN 40, 50, с двумя регуляторами расхода и датчиками положения

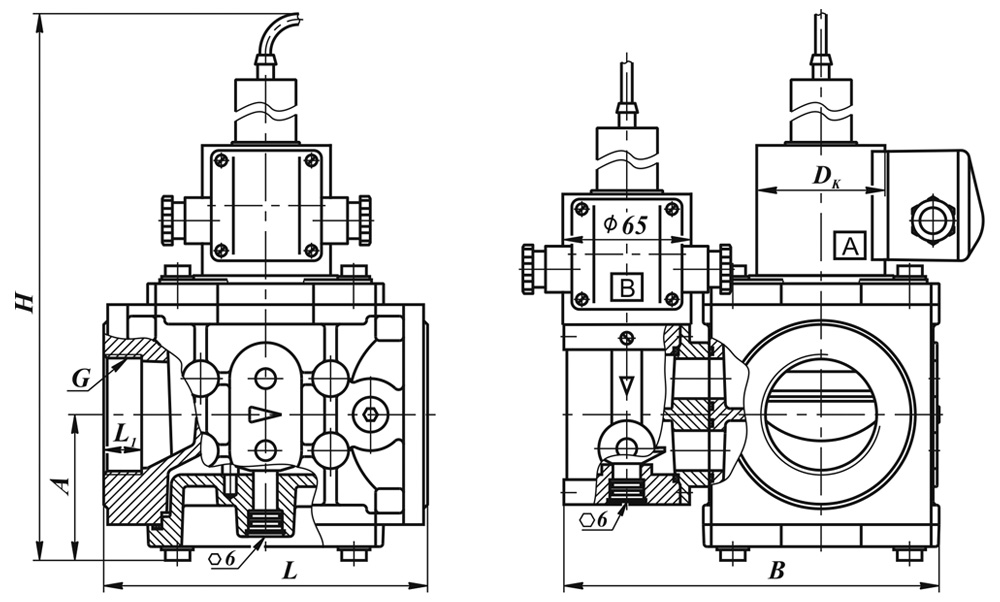

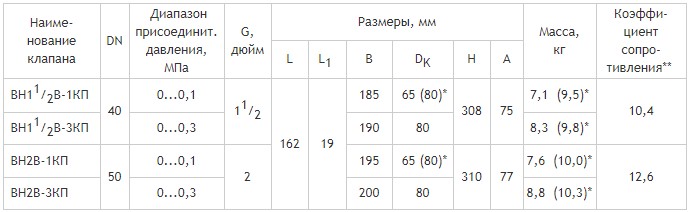

Муфтовые DN 40, 50, с двумя регуляторами расхода и датчиками положения, габаритные размеры

Габаритные и присоединительные размеры фланцевых клапанов
DN 40, 50, с двумя регуляторами расхода и датчиками положения

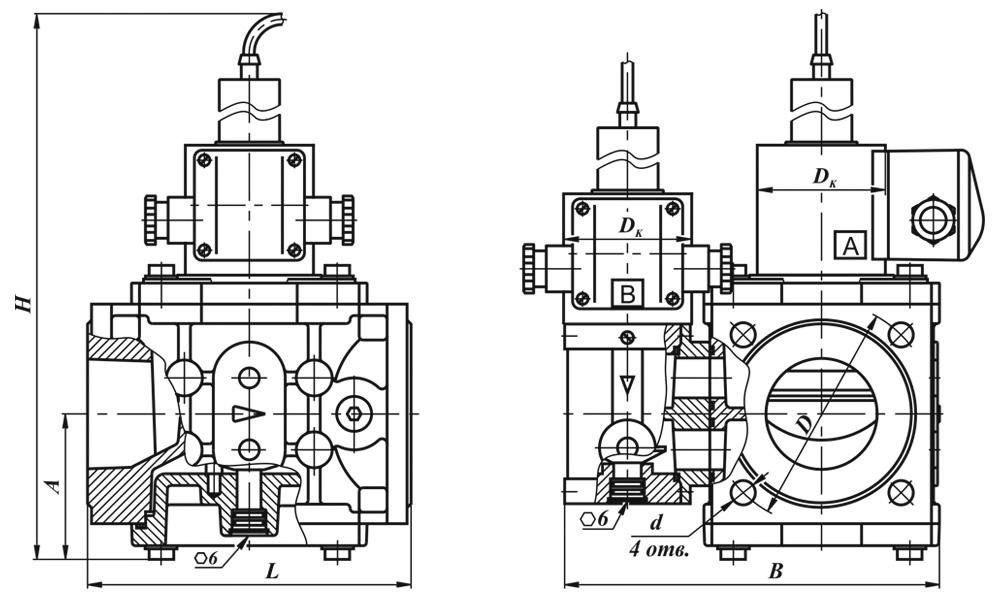

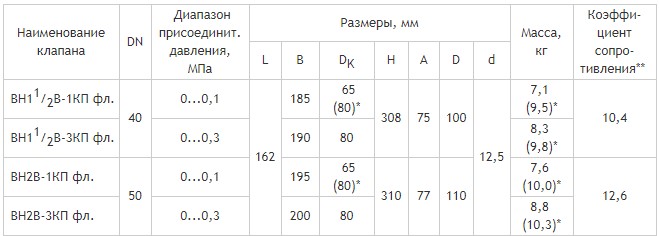

Фланцевые DN 40, 50, с двумя регуляторами расхода и датчиками положения, габаритные размеры

*Для взрывозащищенного исполнения клапана.

**При полностью открытом регуляторе расхода.
