Клапаны электромагнитные двойные фланцевые, муфтовые DN 15-50, с ручным регулятором расхода
Новости компании

Клапаны электромагнитные двойные фланцевые, муфтовые DN 15-50, с ручным регулятором расхода

Состав:два последовательно расположенных затвора (быстрое открытие/ закрытие)

Материал корпуса:алюминиевые сплавы АК12ОЧ, АК12ПЧ

Климатическое исполнение:

  • У3.1 (-30...+60 ОС);
  • У2 (-45...+60 ОС);
  • УХЛ2 (-60...+60 ОС);
  • УХЛ1 (-60...+60 ОС) - только для взрывозащищенного исполнения.

Время открытия/ закрытия:не более 1 с

Степень защиты:

  • общепромышленное исполнение - IP65;
  • взрывозащищенное исполнение - IP67.

Частота включений, 1/час, не более:1000 срабатываний.

Полный ресурс, не менее:1 000 000 включений.

Монтажное положение:на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитные катушки направлены вниз.

DN   Потребляемая мощность, Вт Напряжение питания, В   Потребляемый ток, мА, не более
15 - 25    25 / 12,5  220  150
 25  110  300
 24  1300
32 - 50  35 / 17,5  220  190
 35  110  380
 24  1700

Данные двойные клапаны имеют ручной регулятор расхода, располагающийся между затворами. Поворачивая вал регулятора против часовой стрелки можно увеличить количество проходящего через клапан газа. При вращении по часовой стрелке количество проходящего газа уменьшается.

В случае заказа электромагнитного газового двойного клапана во взрывозащищенном исполнении (2Еx mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН1Д-4КЕ исполнение: тип 1 (корпус DN 25).

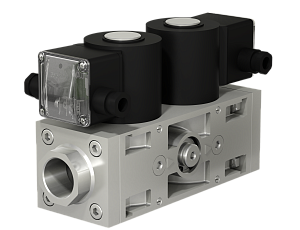

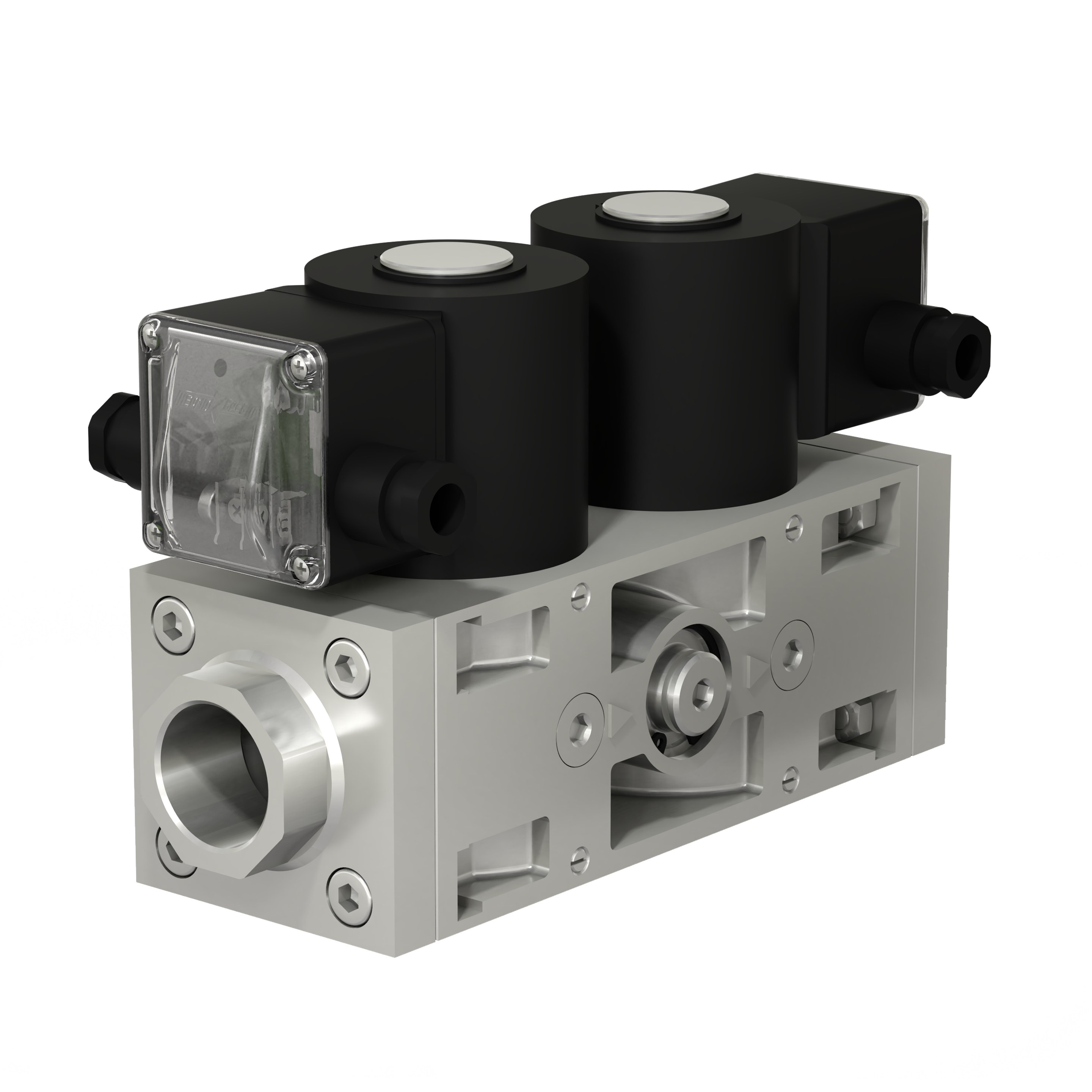

Клапаны электромагнитные двойные двухпозиционные с ручным регулятором расхода муфтового исполнения

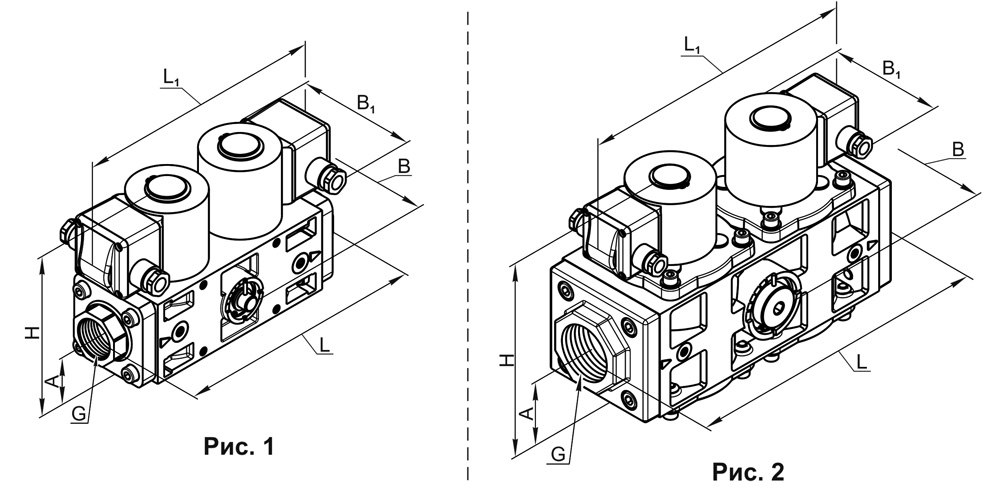

Муфтовые с ручным регулятором расхода, чертеж

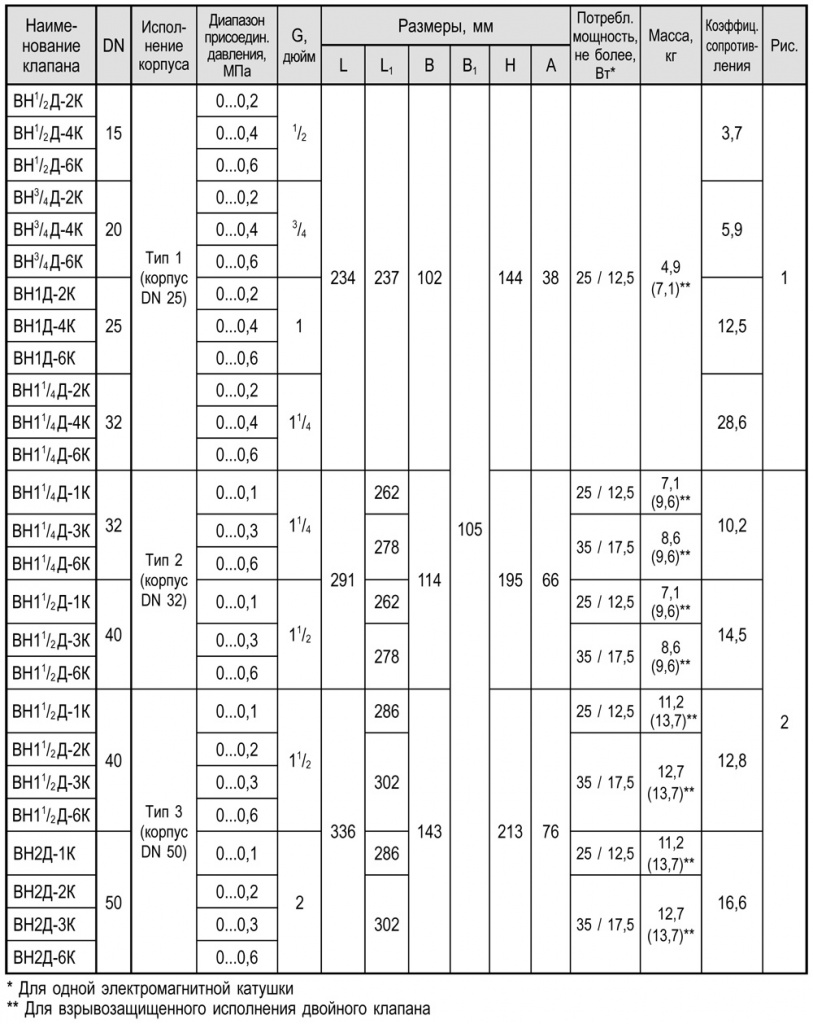

Муфтовые dn 15-50 с ручным регулятором расхода

Клапаны электромагнитные двойные двухпозиционные с ручным регулятором расхода фланцевого исполнения

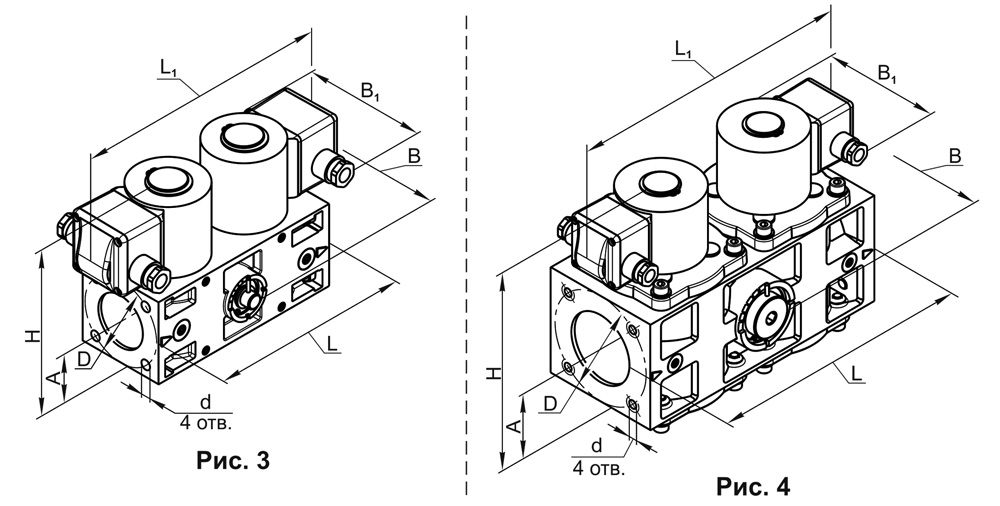

Фланцевые с ручным регулятором расхода, чертеж

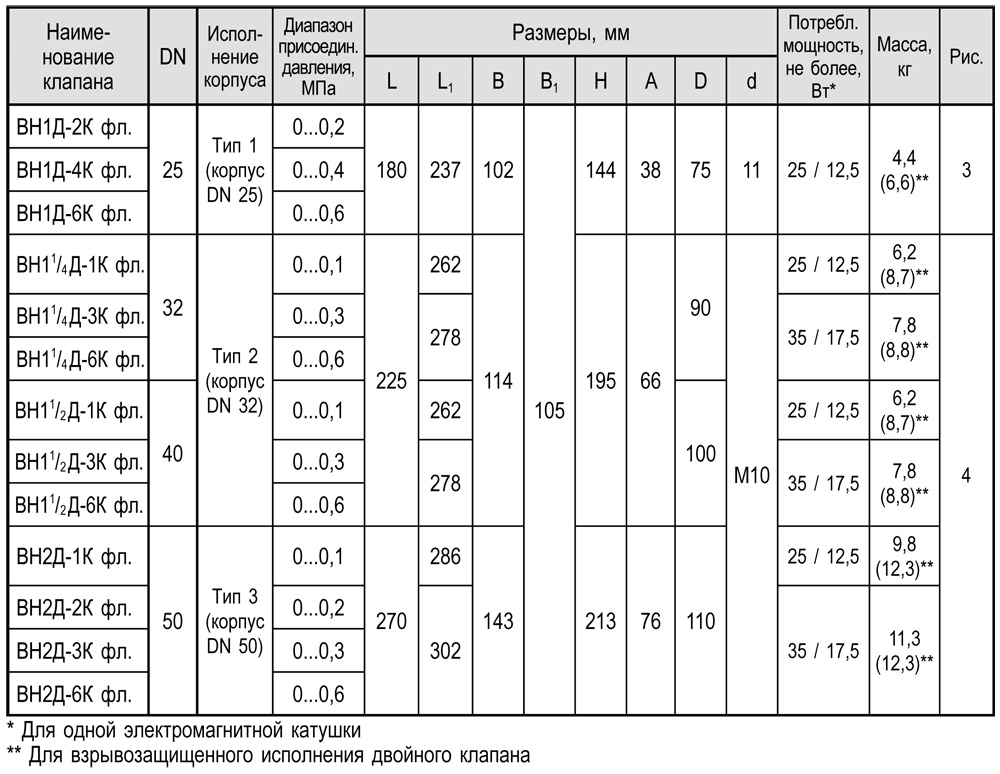

Фланцевые dn 15-50 с ручным регулятором расхода

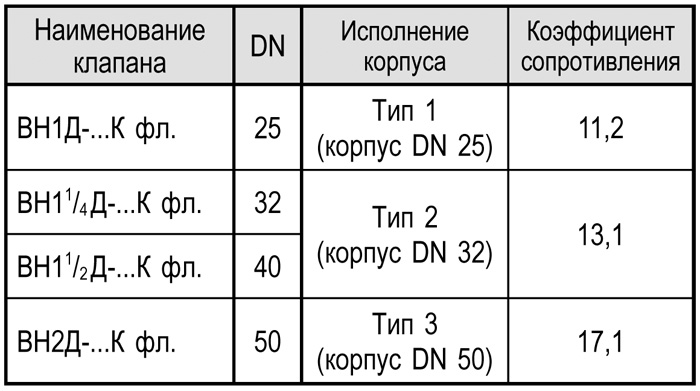

Фланцевые dn 15-50 с ручным регулятором расхода таблица
