Муфтовые DN 15-50, с медленным открытием и датчиком положения
Новости компании

Муфтовые DN 15-50, с медленным открытием и датчиком положения

Характеристики:

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Климатическое исполнение:
У3.1    (-30...+60 ОС);
У2 (-45...+60 ОС).
Время открытия:
5...20 с - для DN 15, 20, 25;
5...30 c - для DN 32, 40, 50.
Время закрытия:
не более 1 с.
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Частота включений, 1/час, не более:
30
Полный ресурс, не менее:
50 000 включений
Тип датчика:
индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68
Напряжение питания датчика положения:
10...30 В постоянного тока
Климатическое исполнение:
У3.1 (-30...+40 °С)
Монтажное положение:
горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз.

В случае заказа клапана во взрывозащищенном исполнении (2 Ex mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву "Е". Пример обозначения: ВН1Т-6П, 220 В, 50 Гц, У3.1.

Клапаны с медленным открытием предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа в различных трубопроводных системах, где необходимо медленное открытие клапана (недопустимо наличие пневмоудара в момент включения).

Пример обозначения электромагнитного двухпозиционного клапана номинальным диаметром DN 25 (1 дюйм) с медленным открытием, на рабочее давление 0,6 МПа, с датчиком положения, муфтового исполнения, напряжение питания 220 В, 50 Гц, вид климатического исполнения У3.1:

Клапан ВН1Т-6П, 220 В, 50 Гц, У3.1

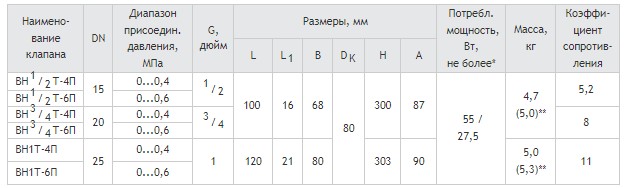

Габаритные и присоединительные размеры муфтовых клапанов
DN 15 - 25 с медленным открытием и датчиком положения

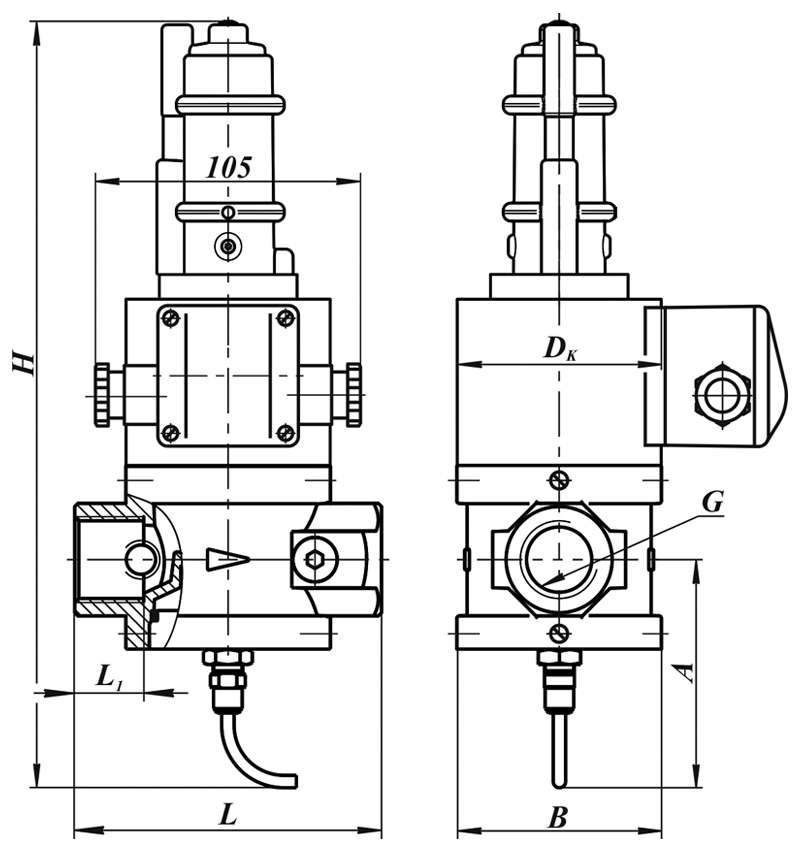

Клапаны муфтовые DN 15 - 25 с медленным открытием и датчиком положения, габаритные размеры

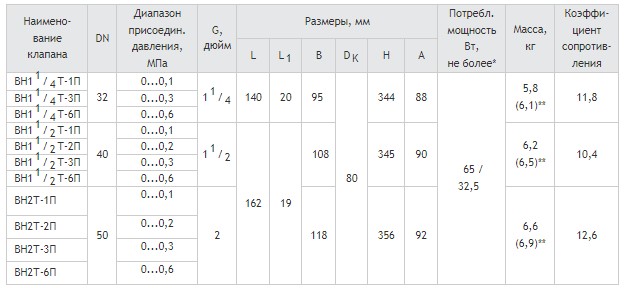

Габаритные и присоединительные размеры муфтовых клапанов
DN 32 - 50 с медленным открытием и датчиком положения

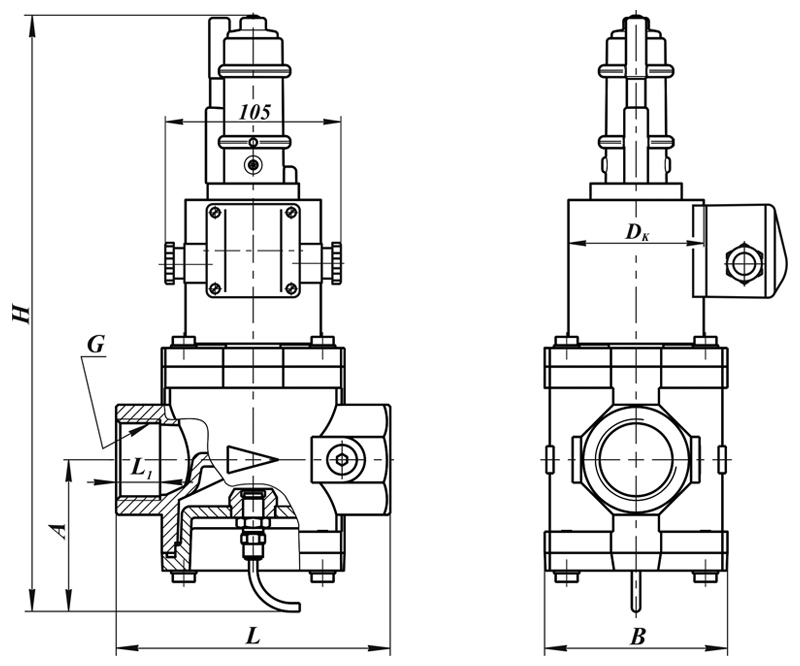

Клапаны муфтовые DN 32 - 50 с медленным открытием и датчиком положения, габаритные размеры

*Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.

**Для взрывозащищенного исполнения.
