Фланцевые DN 15-100, с датчиком положения

Характеристики:

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Климатическое исполнение: У3.1 (-30...+60 °С);
У2 (-45...+60 °С);
УХЛ2 (-60...+60 °С);
УХЛ1 (-60...+60 °С) - только для взрывозащищенного исполнения.
Степень защиты: общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Напряжение питания датчика положения:
10...30 В постоянного тока
Тип датчика:
индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68.
Монтажное положение: для DN 15 - 50 - на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз;
для DN 65 - 100 - на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.

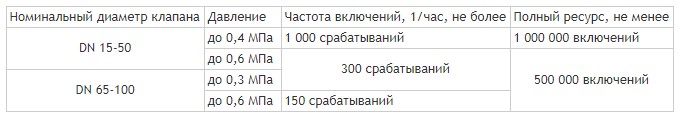

1 таблица

В случае заказа клапана во взрывозащищенном исполнении (2Еx mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН21/2Н-0,5КЕ.

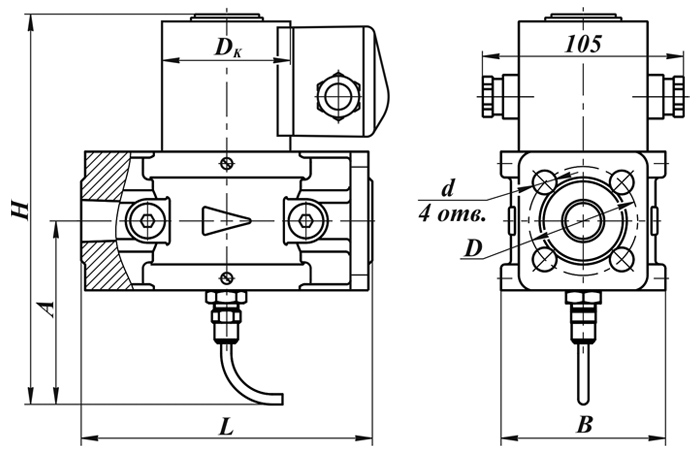

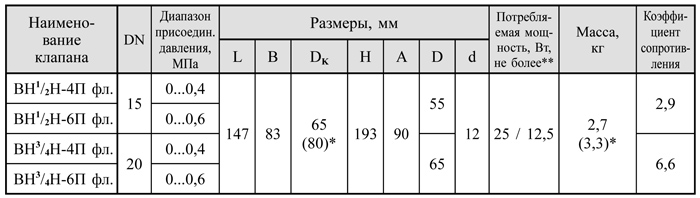

Габаритные и присоединительные размеры
фланцевых клапанов DN 15, 20 с датчиком положения

Клапаны на DN 15, 20 фланцевые с датчиком положения, габаритные размеры

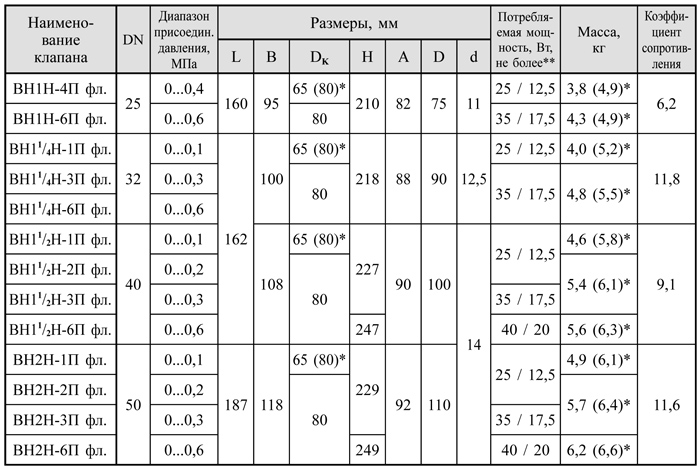

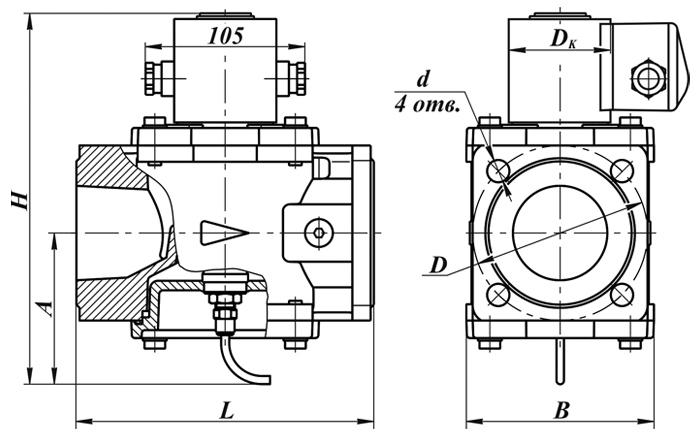

Габаритные и присоединительные размеры
фланцевых клапанов DN 25-50 с датчиком положения

Клапаны на DN 25-50 фланцевые с датчиком положения, габаритные размеры

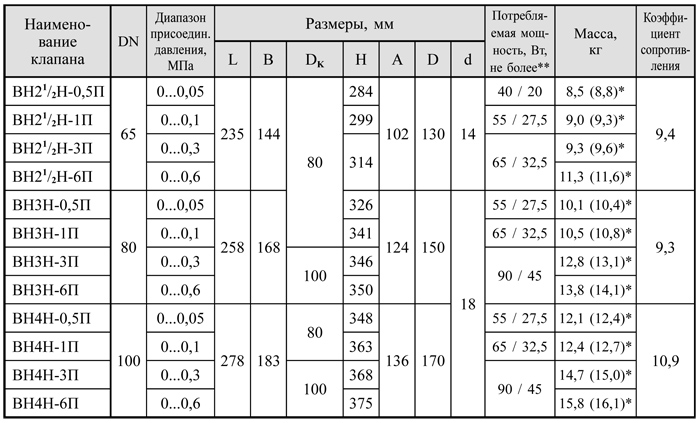

Габаритные и присоединительные размеры
фланцевых клапанов DN 65-100 с датчиком положения

Клапаны на DN 65-100 фланцевые с датчиком положения, габаритные размеры
