В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа.
Клапан с пропорциональным регулированием работает в следующих режимах:
“закрыто” (при обесточенной электромагнитной катушке);
“номинальный расход” (напряжение подано на электромагнит и электропривод заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе).
Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.

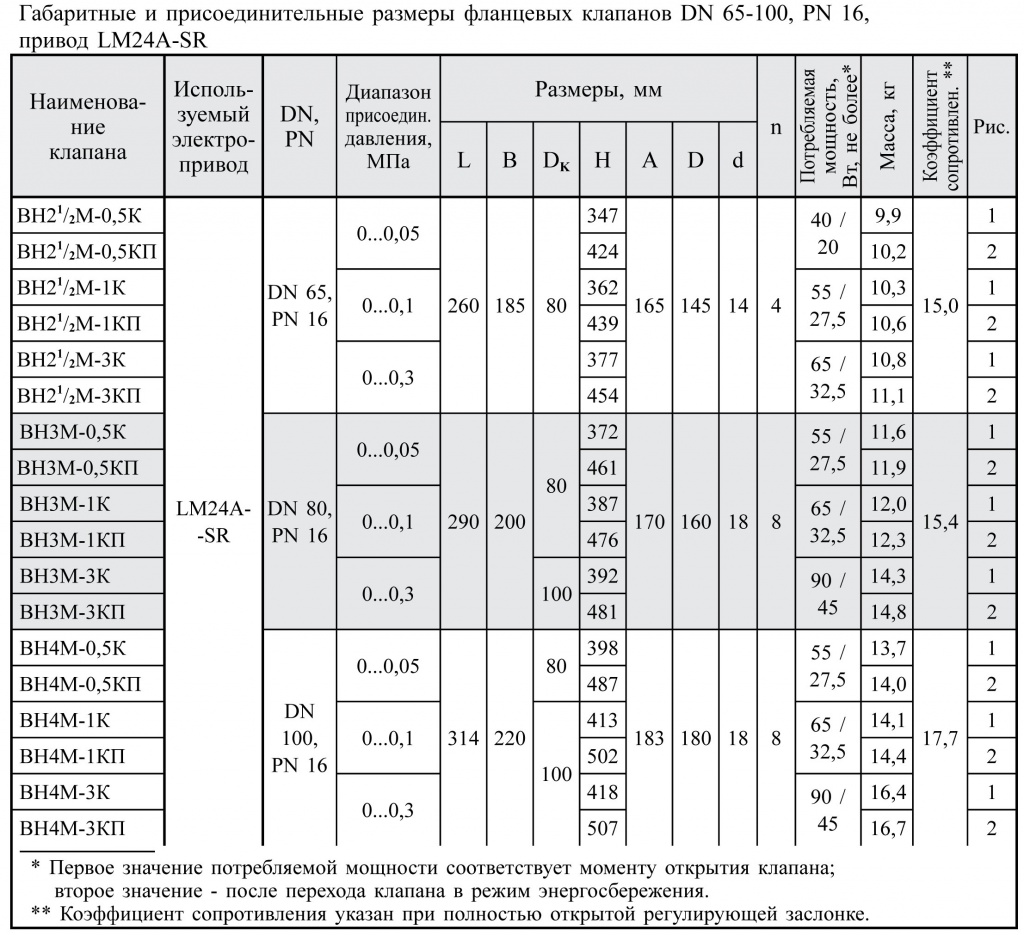

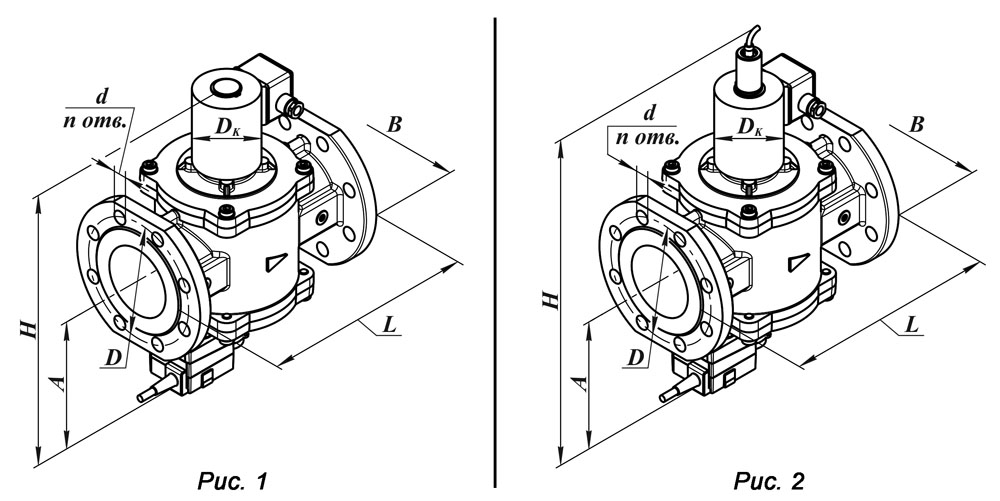

Пример обозначения электромагнитного двухпозиционного клапана с электромеханическим регулятором расхода (пропорциональное регулирование) номинальным диаметром DN 65 (21/2 дюйма), на рабочее давление 0,1 МПа, напряжение питания катушки клапана 220 В, 50 Гц; привод LM24A-SR (управление 0...10 В), исполнение - с присоединительными фланцами PN 16 бар, вид климатического исполнения У3.1:
Клапан ВН21/2М-1К, 220 В, 50 Гц, У3.1 (исполнение: с присоединительными фланцами PN 16, электропривод LM24A-SR).

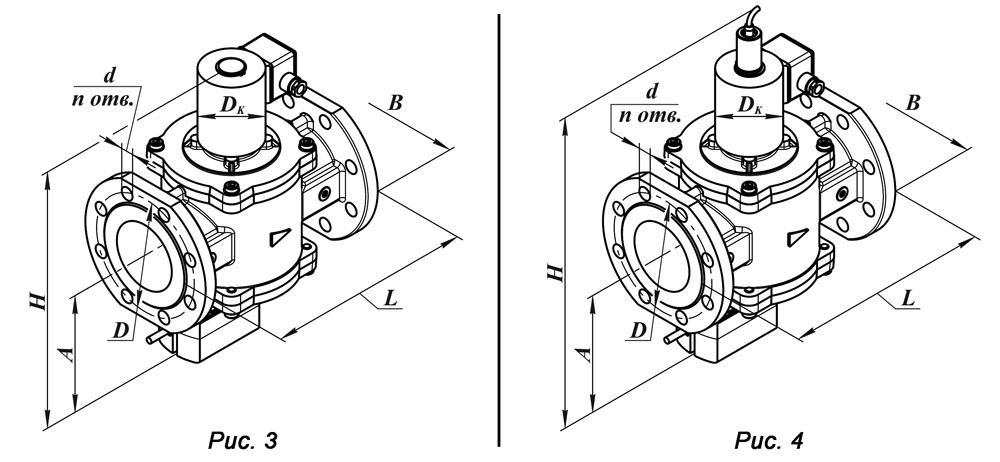

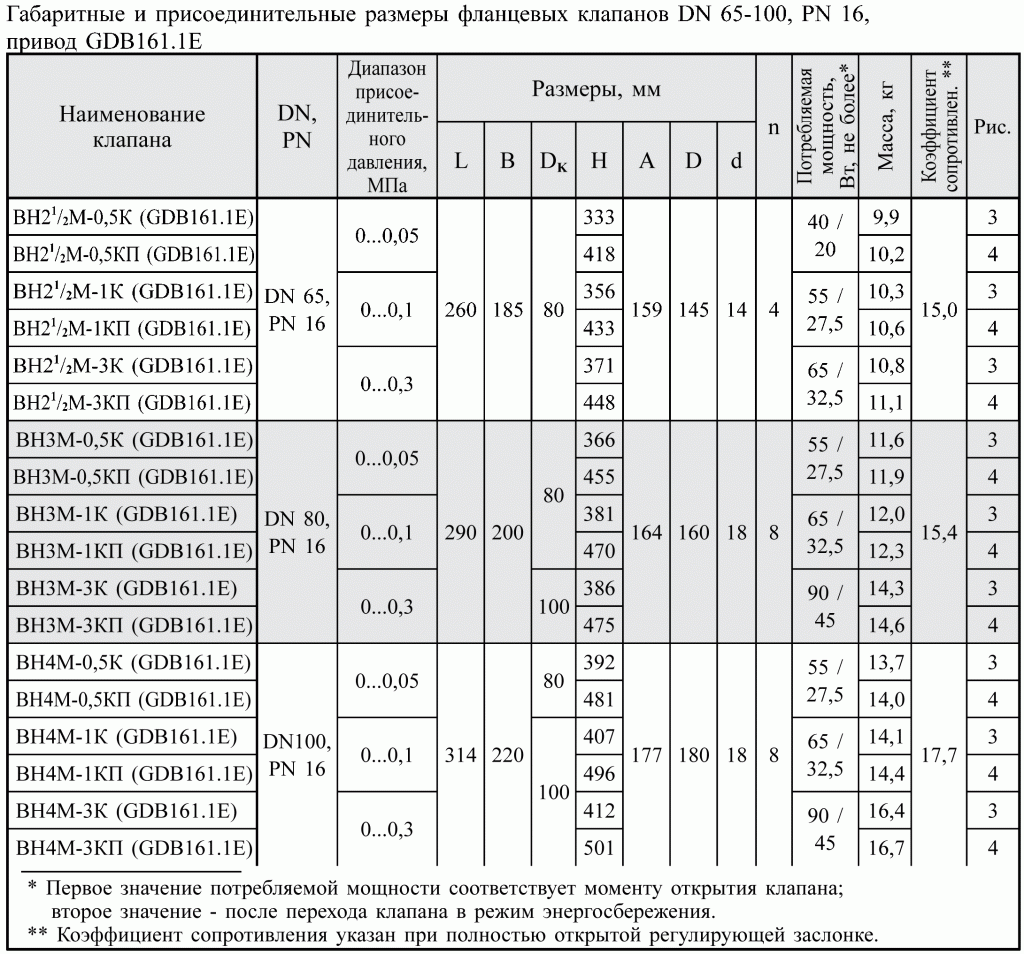

Пример обозначения электромагнитного двухпозиционного клапана с электромеханическим регулятором расхода (пропорциональное регулирование) номинальным диаметром DN 100 (4 дюйма), на рабочее давление 0,05 МПа, напряжение питания катушки клапана 220 В, 50 Гц; привод GDB161.1E (управление 0...10 В), исполнение - с присоединительными фланцами PN 16 бар, вид климатического исполнения У3.1:
Клапан ВН4М-0,5К, 220 В, 50 Гц, У3.1 (исполнение: с присоединительными фланцами PN 16, электропривод GDB161.1E).
