Клапаны электромагнитные двухпозиционные фланцевые DN 50-100, с медленным открытием, с присоед. фланцами PN16
Новости компании

Клапаны электромагнитные двухпозиционные фланцевые DN 50-100, с медленным открытием, с присоед. фланцами PN16

Характеристики:

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС).
Время открытия:
5...30 с (для DN 50);
15...40 c (для DN 65, 80, 100).
Время закрытия:
не более 1 с.
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Частота включений, 1/час, не более:
30
Полный ресурс, не менее:
50 000 включений
Монтажное положение:
любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана.
Коэффициент сопротивления:
для клапанов ВН2Т-... фл. (DN 50, PN 16) - 11,6;
для клапанов ВН21/2Т-... (DN 65, PN 16) - 9,4;
для клапанов ВН3Т-... (DN 80, PN 16) - 9,3;
для клапанов ВН4Т-... (DN 100, PN 16) - 10,9.

Клапаны с медленным открытием предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа в различных трубопроводных системах, где необходимо медленное открытие клапана (недопустимо наличие пневмоудара в момент включения).

Пример обозначения электромагнитного двухпозиционного клапана номинальным диаметром DN 80 (3 дюйма), с медленным открытием, на рабочее давление 0,1 МПа, исполнение с присоединительными фланцами PN 16 бар, напряжение питания 220 В, 50 Гц, вид климатического исполнения У3.1:

Клапан ВН3Т-1 (исполнение: с присоединительными фланцами PN16 бар), 220 В, 50 Гц, У3.1.

В случае заказа клапана во взрывозащищенном исполнении (2Еx mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву «E».

Пример обозначения: ВН3Т-1Е (исполнение: с присоединительными фланцами PN16 бар).

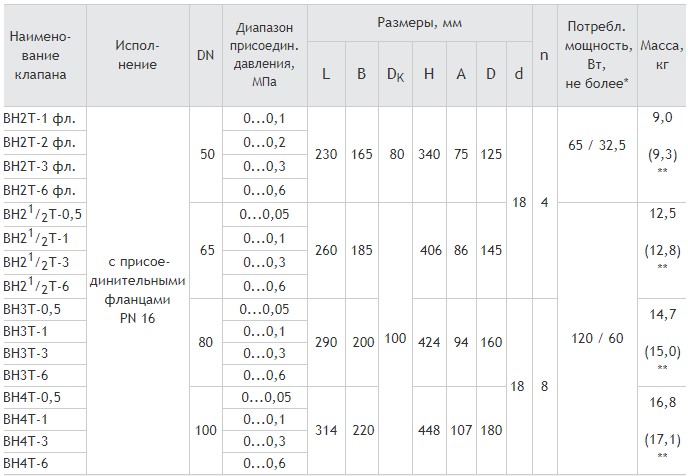

Габаритные и присоединительные размеры фланцевых клапанов
DN 50-100, с медленным открытием, с присоединительными фланцами PN 16

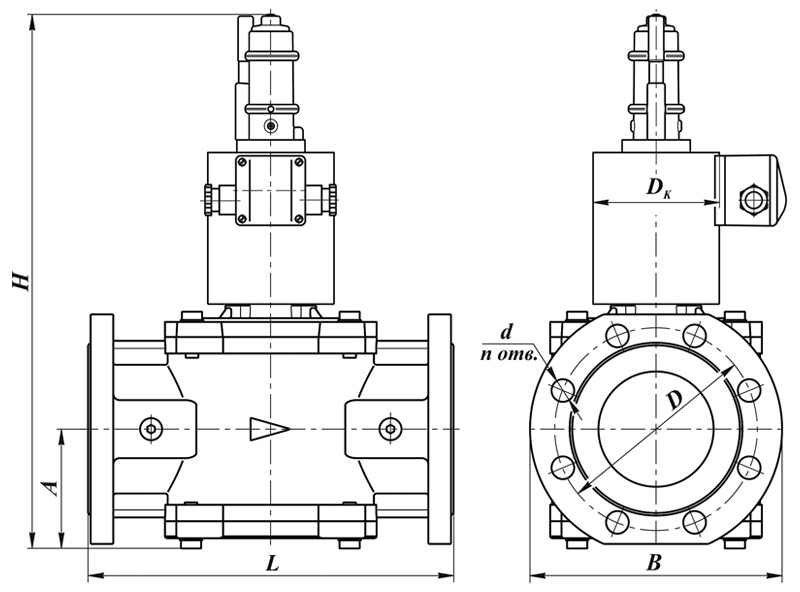

Фланцевые DN 50-100, с медленным открытием, PN16, габаритные размеры

*Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.

**Для взрывозащищенного исполнения клапана.
