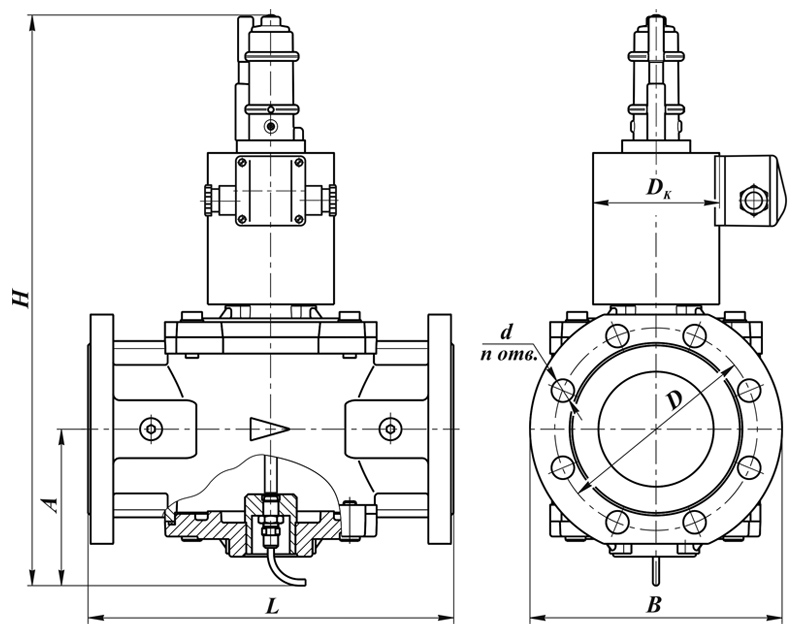

Клапаны электромагнитные двухпозиционные фланцевые DN 50-100, с медленным открытием, с присоед. фланцами PN16 и датчиком положения
Характеристики:
| Материал корпуса: |
алюминиевые сплавы АК12ОЧ, АК12ПЧ |
| Климатическое исполнение: |
У3.1 (-30...+60 ОС); У2 (-45...+60 ОС). |
|
Время открытия: |
5...30 с (для DN 50); 15...40 c (для DN 65, 80, 100). |
|
Время закрытия: |
не более 1 с. |
|
Степень защиты: |
общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67. |
|
Частота включений, 1/час, не более: |
30 |
|
Полный ресурс, не менее: |
50 000 включений |
| Тип датчика: | индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68 |
|
Напряжение питания датчика положения: |
10...30 В постоянного тока |
|
Монтажное положение: |
на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз. |
| Коэффициент сопротивления: |
для клапанов ВН2Т-...П фл. (DN 50, PN 16) - 11,6; для клапанов ВН21/2Т-...П (DN 65, PN 16) - 9,4; для клапанов ВН3Т-...П (DN 80, PN 16) - 9,3; для клапанов ВН4Т-...П (DN 100, PN 16) - 10,9. |
Клапаны с медленным открытием предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа в различных трубопроводных системах, где необходимо медленное открытие клапана (недопустимо наличие пневмоудара в момент включения).

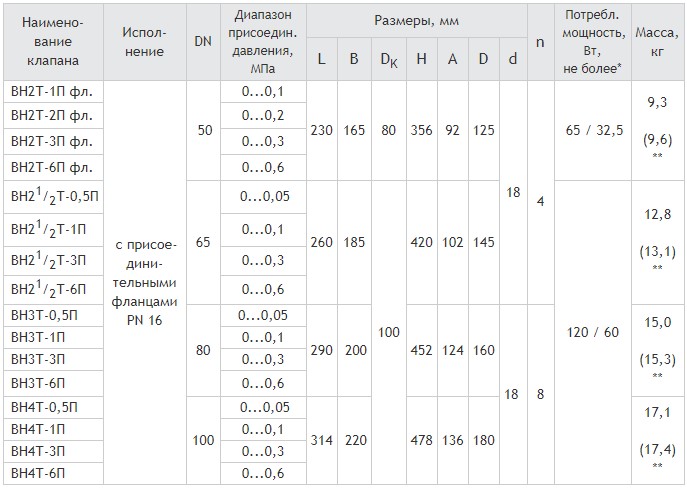

Пример обозначения электромагнитного двухпозиционного клапана номинальным диаметром DN 100 (4 дюйма), с медленным открытием, на рабочее давление 0,3 МПа, с датчиком положения, исполнение с присоединительными фланцами PN 16 бар, напряжение питания 220 В, 50 Гц, вид климатического исполнения У3.1:
Клапан ВН4Т-3П (исполнение: с присоединительными фланцами PN16 бар), 220 В, 50 Гц, У3.1.
В случае заказа клапана во взрывозащищенном исполнении (2Еx mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву «E».
Пример обозначения: ВН4Т-3ПЕ (исполнение: с присоединительными фланцами PN16 бар).
