Фланцевые DN 50-100, с электроприводом регулятора расхода (привод SP0) и датчиком положения, с присоед. фланцами PN 16
Новости компании

Фланцевые DN 50-100, с электроприводом регулятора расхода (привод SP0) и датчиком положения, с присоед. фланцами PN 16

Характеристики:

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Частота включений, 1/час, не более:
40
Напряжение питания:
электромагнитной катушки: 220 В, 110 В, 24 В (50 Гц); 24 В (пост. тока)
Степень защиты клапана:
IP65
Степень защиты электропривода:
IP54
Потребляемая мощность электропривода:
не более 1 Вт
Угол поворота регулятора:
90°
Тип датчика положения: индуктивный (выходной ключ датчика положения открывается при срабатывании клапана), степень защиты - IP68
Напряжение питания датчика положения:  10...30 В пост. тока
Климатическое исполнение:
У3.1 (-30...+40 °С)
Монтажное положение
для DN 50 - на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз;
для DN 65 - 100 - на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление клапанов, предназначенных для установки на вертикальных участках трубопровода.



В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа до запорного органа.

Клапан с пропорциональным регулированием работает в следующих режимах:
“закрыто” (при обесточенной электромагнитной катушке);
“номинальный расход” (напряжение подано на электромагнитную катушку и электропривод заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе).

Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.

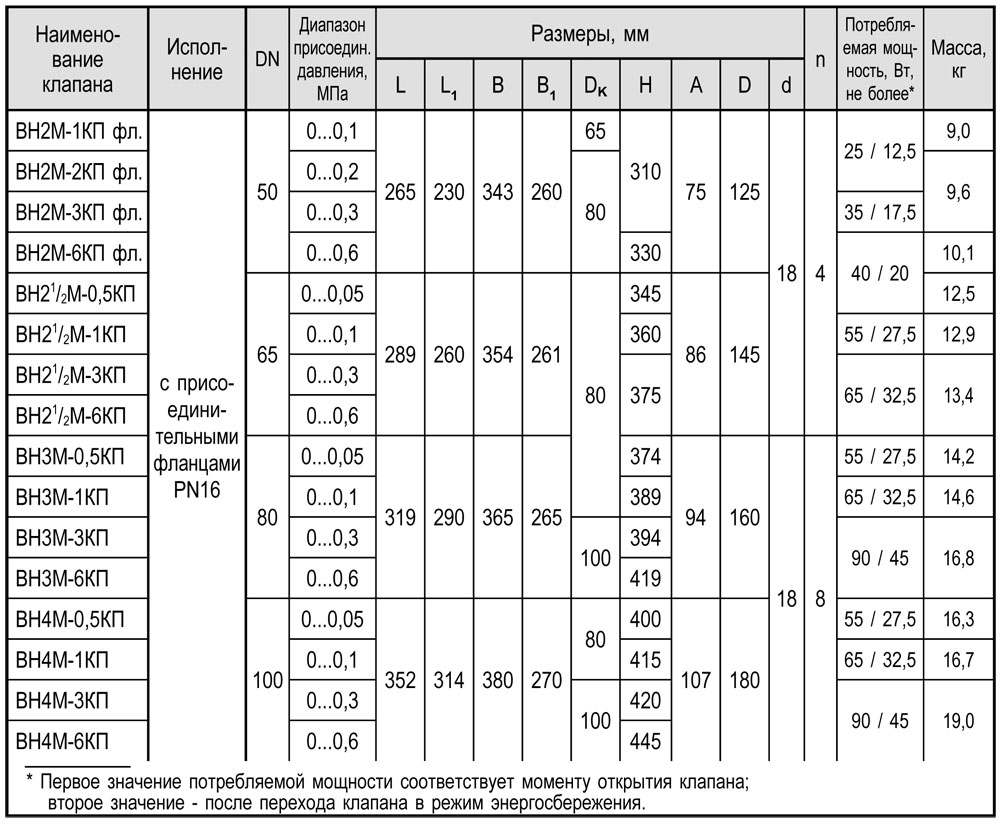

Габаритные и присоединительные размеры фланцевых клапанов DN 50-100,
с электроприводом регулятора расхода и датчиком положения

Фланцевые DN 50-100, с электроприводом регулятора расхода и датчиком положения, габаритные размеры

Пример обозначения электромагнитного двухпозиционного клапана с электромеханическим регулятором расхода (пропорциональное регулирование) номинальным диаметром DN 100 (4 дюйма), на рабочее давление 0,3 МПа, с датчиком положения; исполнение с присоединительными фланцами PN 16 бар, напряжение питания 220 В, 50 Гц; привод оснащен реостатным датчиком положения 2000 Ом, вид климатического исполнения У3.1:

Клапан ВН4М-3КП (исполнение: с присоединительными фланцами PN16 бар, электропривод SP0 280.0-02 BFS/03), 220 В, 50 Гц, У3.1
