Фланцевые DN 40-100, с электроприводом регулятора расхода (привод LM24A-SR, GB161.1E)
Новости компании

Фланцевые DN 40-100, с электроприводом регулятора расхода (привод LM24A-SR, GB161.1E)

Характеристики:

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Частота включений, 1/час, не более:
20
Напряжение питания: 220 В, 110 В, 24 В (50 Гц); 24 В (пост. тока).
Степень защиты клапана:
IP65
Тип датчика положения: индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68
Напряжение питания датчика положения:
10...30 В пост. тока
Степень защиты электропривода:
IP54
Потребляемая мощность электропривода:
не более 1 Вт
Угол поворота регулятора:
90°
Климатическое исполнение:
У3.1 (-30...+40 °С)
Полный ресурс включений, не менее:
300 000
Монтажное положение: для DN 40, 50 - на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз;
для DN 65 - 100 - на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление клапанов, предназначенных для установки на вертикальных участках трубопровода.

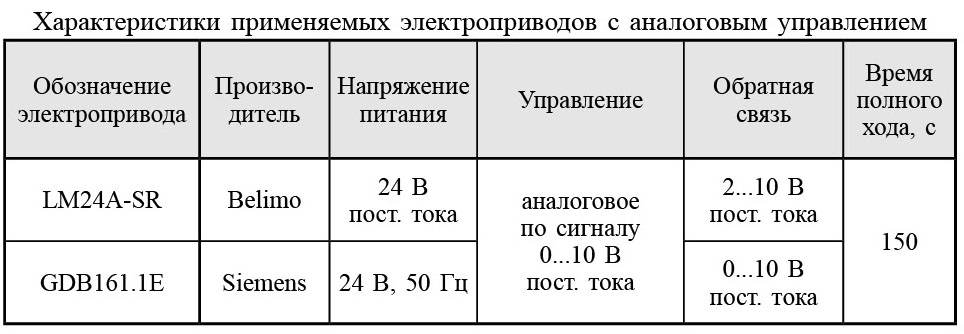

 Характеристики применяемых электроприводов с аналоговым управлением

В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа до запорного органа.

Клапан с пропорциональным регулированием работает в следующих режимах:
“закрыто” (при обесточенной электромагнитной катушке);
“номинальный расход” (напряжение подано на электромагнит и электропривод заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе).

Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.

Клапаны фланцевые с электроприводом регулятора расхода
(пропорциональное регулирование, привод LM24A-SR - управление 0...10 В)

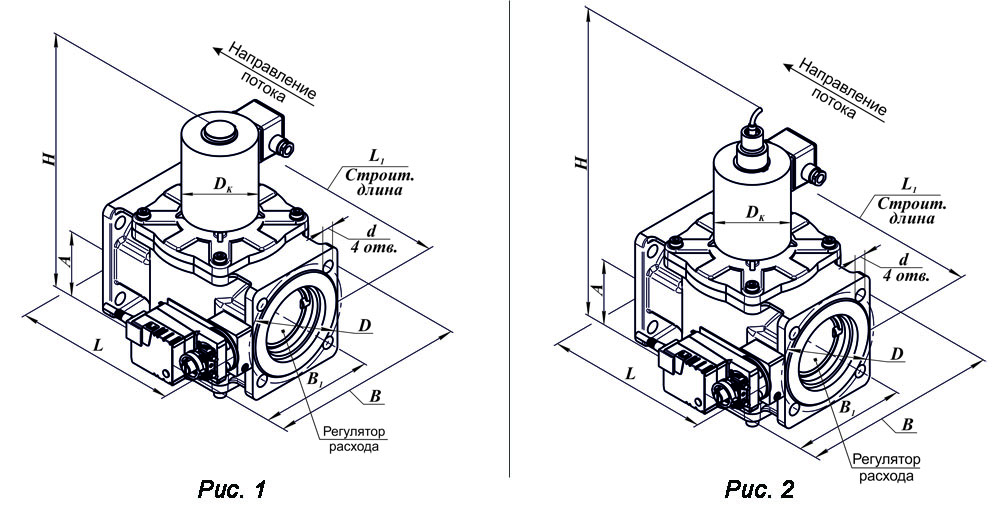

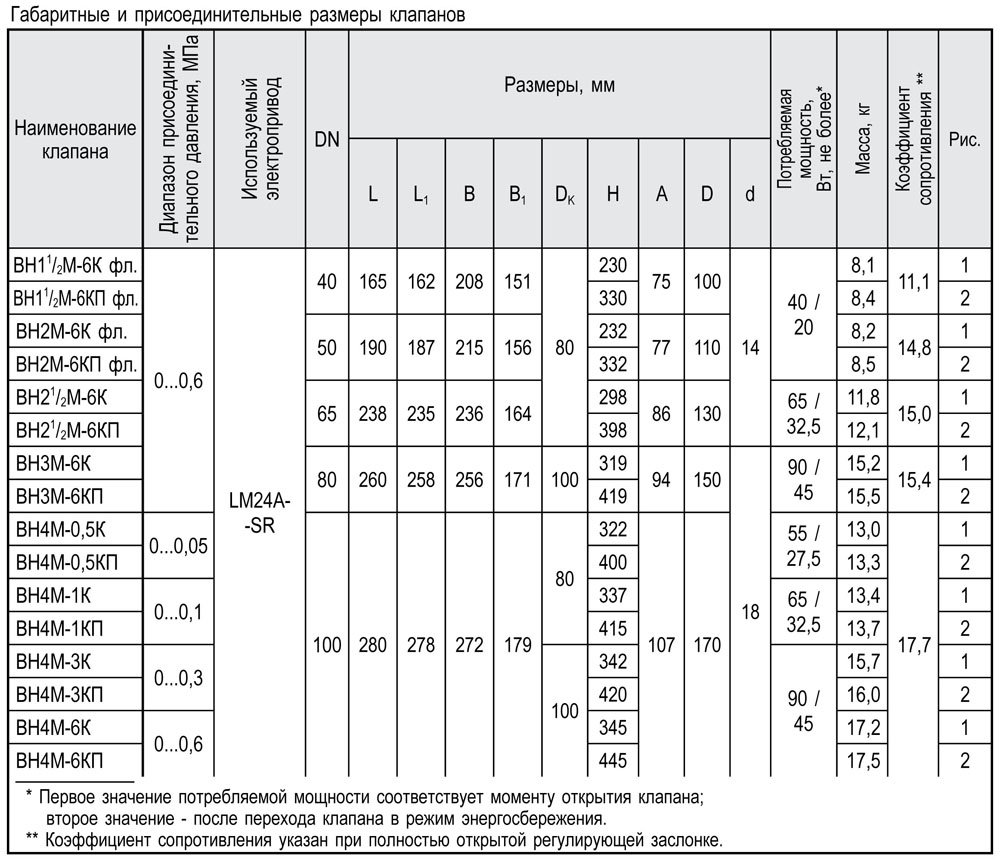

Клапаны фланцевые DN 40-100 привод LM24A-SR, габаритные размеры

Клапаны фланцевые с электроприводом регулятора расхода
(пропорциональное регулирование, привод LM24A-SR - управление 0...10 В)

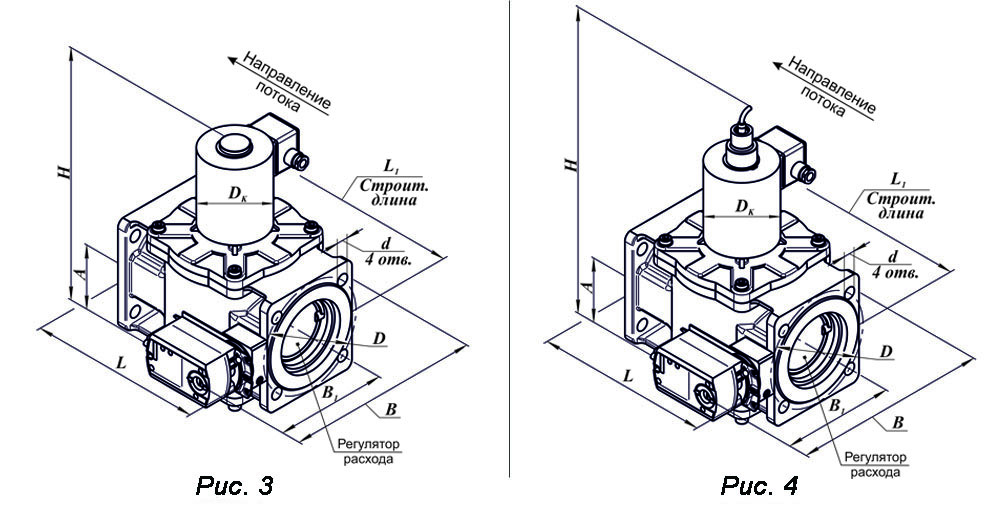

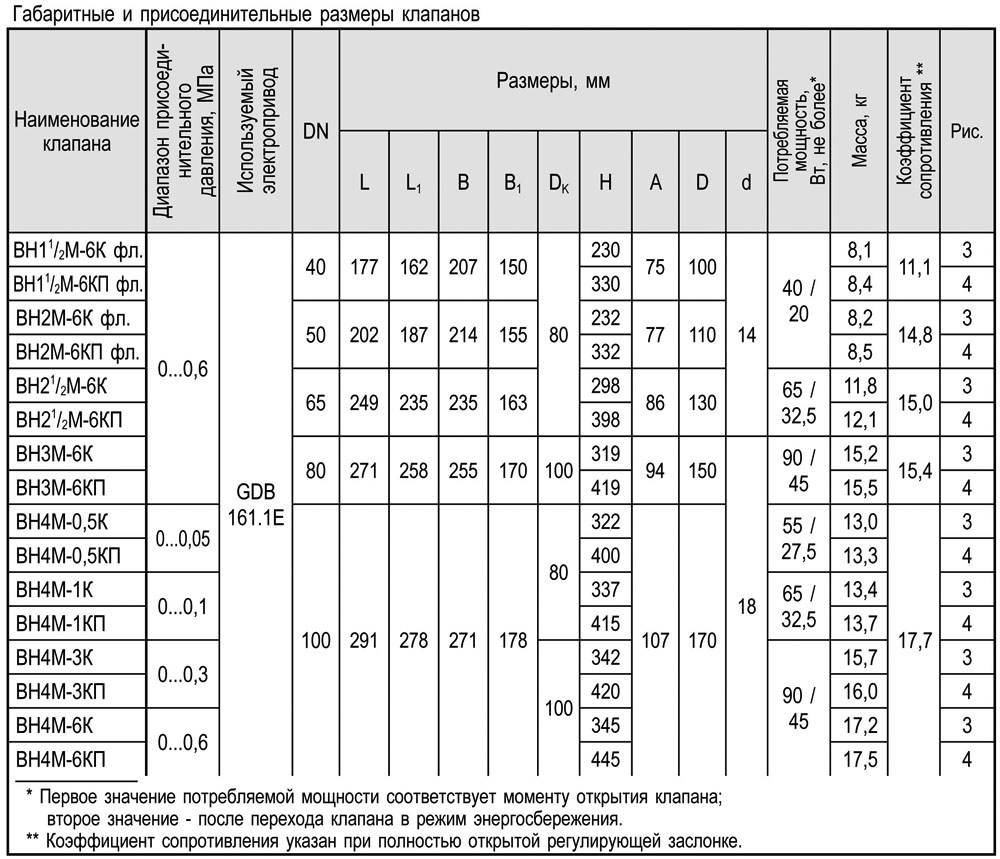

Клапаны фланцевые DN 40-100 привод GDB1611E, габаритные размеры

Пример обозначения клапана двухпозиционного фланцевого с электромеханическим регулятором расхода (пропорциональное регулирование) номинальным диаметром DN 80 (3 дюйма), на рабочее давление 0,6 МПа; привод GDB161.1E, напряжение питания 220 В, 50 Гц; вид климатического исполнения У3.1:

Клапан ВН3М-6К, У3.1, 220 В. 50 Гц (электропривод GDB161.1E).
