Клапаны электромагнитные двухпозиционные фланцевые DN 32-100, стальные, с датчиком положения

Характеристики:

Материал корпуса:	легированная сталь
Климатическое исполнение:	У3.1 (-30...+60 °С); У2 (-45...+60 °С); УХЛ2 (-60...+60 °С); УХЛ1 (-60...+60 °С) - только для взрывозащищенного исполнения.
Степень защиты:	общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67.
Напряжение питания датчика положения:	10...30 В постоянного тока
Тип датчика:	индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68
Монтажное положение:	для DN 32 - 50 - на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз; для DN 65 - 100 - на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.

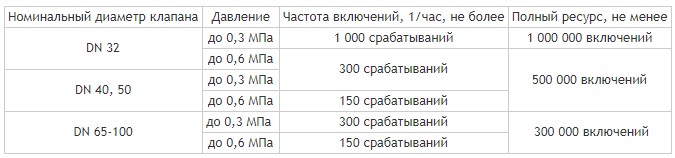

Фланцевые DN 32-100, стальные, с датчиком положения, характеристики

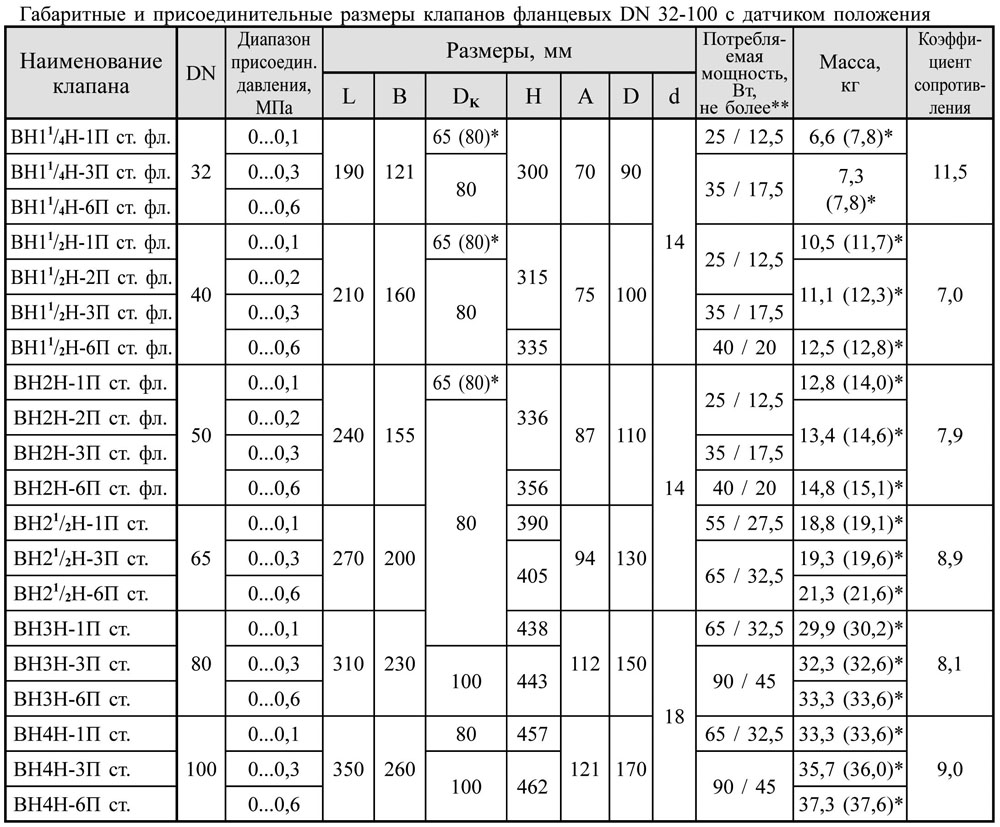

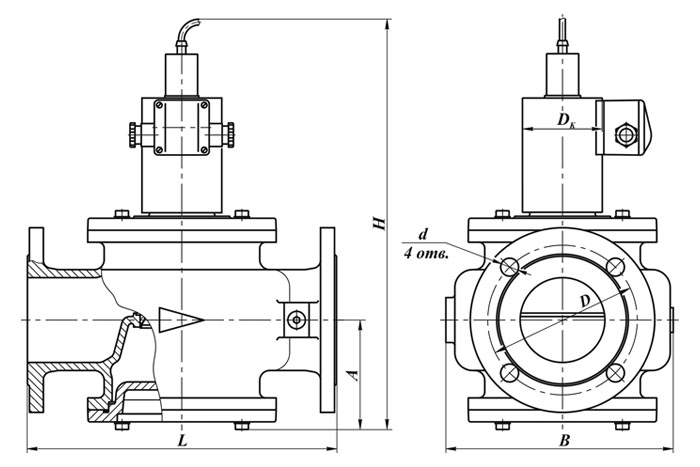

Фланцевые DN 32-100, стальные, с датчиком положения, габаритные размеры

*Для взрывозащищенного исполнения клапана.

**Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.

Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.

Пример записи при заказе клапана электромагнитного двухпозиционного, нормально-закрытого, присоединительным диаметром 4 дюйма (DN 100), материал корпуса - сталь, рабочее давление 3 бар, оснащенного датчиком положения, вид климатического исполнения У2, напряжение питания 220 В, 50 Гц:

Клапан ВН4Н-3П ст., У2, 220 В, 50 Гц, ТУ РБ 05708554.021-96.

В случае заказа клапана во взрывозащищенном исполнении (ExmcIIT4Gc) - в конце обозначения необходимо добавить букву “Е”. Пример обозначения: ВН4Н-1ПЕ ст.
