Фланцевые DN 150-300, стальные, с электроприводом регулятора расхода (привод SP0, SP1) и датчиком положения
Новости компании

Фланцевые DN 150-300, стальные, с электроприводом регулятора расхода (привод SP0, SP1) и датчиком положения

Характеристики:

Материал корпуса: легированная сталь (для DN 150 - 300);
серый или высокопрочный чугун (только для DN 150, 200).
Климатическое исполнение:
У3.1 (-30...+40 °С)
Частота включений, 1/час, не более:
40
Полный ресурс включений, не менее
500 000
Степень защиты клапана:
IP65
Степень защиты электропривода: IP54
Напряжение питания:
электромагнитной катушки: 220 В, 110 В, 24 В (50 Гц), 24 В (пост. тока);
электропривода расхода: 220 В, 50 Гц
Потребляемая мощность электропривода:
для DN 150, 200 - не более 2,75 Вт (привод SP0);
для DN 250, 300 - не более 4 Вт (привод SP1).
Угол поворота регулятора расхода:
90°
Время полного хода регулятора расхода: для DN 150, 200 - 60 с;
для DN 250, 300 - 80 с.
Напряжение питания датчика положения:
10...30 В постоянного тока
Тип датчика: индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68
Монтажное положение:
на горизонтальных участках трубопровода (катушкой вверх);
Для DN 125, 150, 200 по специальному заказу возможно изготовление исполнений, предназначенных для установки на вертикальных участках трубопровода.

В конструкцию клапана встроен регулятор расхода, при помощи которого осуществляется изменение количества пропускаемого газа через клапан. Конструктивно регулятор расхода находится по ходу газа перед основным затвором.

Исполнение клапанов позволяет использовать их в качестве запорно-регулирующего органа для горелочных устройств, где необходимо наличие отсечки и возможности регулировки расхода газа.

Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.

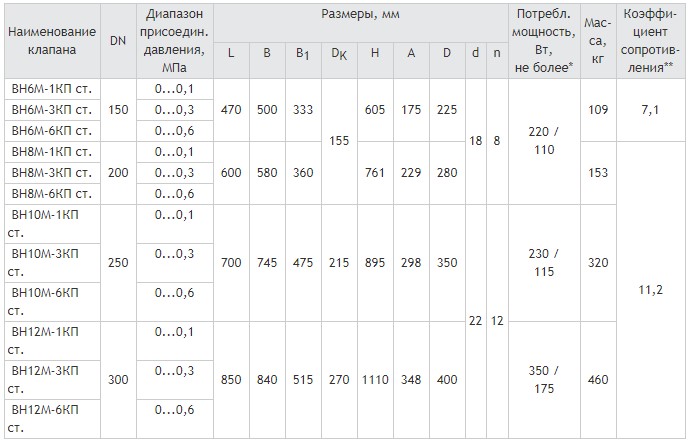

Габаритные и присоединительные размеры клапанов фланцевых DN 150-300,
стальные, с электроприводом регулятора расхода (привод SP0, SP1) и датчиком положения

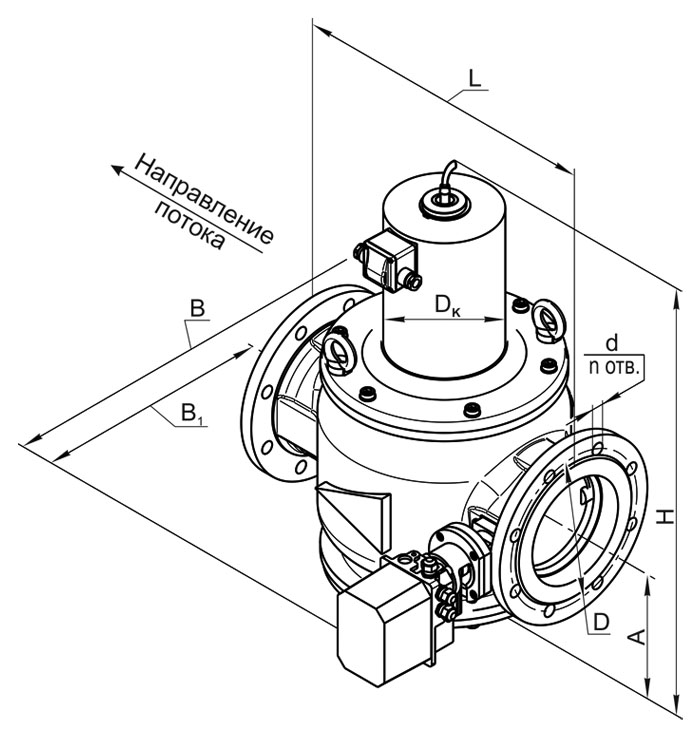

Фланцевые DN 150-300, привод SP0, SP1 и датчиком положения, габаритные размеры

*Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения (для исполнения на 220 В, 50 Гц).

**Коэффициент сопротивления указан при полностью открытом регуляторе расхода.

Электроприводы, используемые для данного типа клапанов и их характеристики

Электроприводы и их характеристики

Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.

Для клапанов ВН6М-..., ВН8М-... возможно изготовление корпуса из чугуна (в конце обозначение - ч.).

При заказе клапана с электроприводом регулятора расхода, работающим в режиме пропорционального регулирования, необходимо указать наименование привода или тип датчика положения, входящего в конструкцию электропривода.

Пример записи при заказе клапана электромагнитного двухпозиционного фланцевого с электроприводом регулятора расхода, присоединительным диаметром 6 дюймов (DN 150), материал корпуса - сталь, рабочее давление 1 бар; оснащенный датчиком положения, вид климатического исполнения У3.1, напряжение питания 220 В, 50 Гц; привод оснащен датчиком положения реостатного типа 2000 Ом:

Клапан ВН6М-1КП ст., У3.1, 220 В, 50 Гц, ТУ РБ 05708554.021-96 (электропривод SP0 280.0-08 BFC/03).
