Фланцевые DN 150, 200, стальные, с электроприводом регулятора расхода (привод SM24A-SR) и датчиком положения
Новости компании

Фланцевые DN 150, 200, стальные, с электроприводом регулятора расхода (привод SM24A-SR) и датчиком положения

Характеристики:

Материал корпуса: легированная сталь;
серый или высокопрочный чугун.
Климатическое исполнение:
У3.1 (-30...+40 °С)
Частота включений, 1/час, не более:
20
Полный ресурс включений, не менее:
300 000
Степень защиты клапана:
IP65
Степень защиты электропривода:
IP54
Напряжение питания:
электромагнитной катушки: 220 В, 110 В, 24 В (50 Гц), 24 В (пост. тока);
электропривода расхода: 24 В (пост. или перем. тока).
Потребляемая мощность электропривода: не более 2 Вт
Угол поворота регулятора расхода: 90°
Время полного хода регулятора расхода: 150 с
Напряжение питания датчика положения: 10...30 В постоянного тока
Тип датчика: индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68
Монтажное положение:
на горизонтальных участках трубопровода (катушкой вверх);
По специальному заказу возможно изготовление исполнений, предназначенных для установки на вертикальных участках трубопровода.

В конструкцию клапана встроен регулятор расхода, при помощи которого осуществляется изменение количества пропускаемого газа через клапан. Конструктивно регулятор расхода находится по ходу газа перед основным затвором.

Исполнение клапанов позволяет использовать их в качестве запорно-регулирующего органа для горелочных устройств, где необходимо наличие отсечки и возможности регулировки расхода газа.

Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.

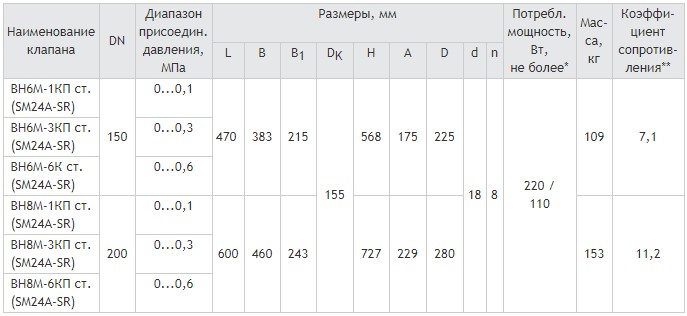

Габаритные и присоединительные размеры клапанов фланцевых DN 150, 200,
стальные, с электроприводом регулятора расхода (привод SM24A-SR) и датчиком положения

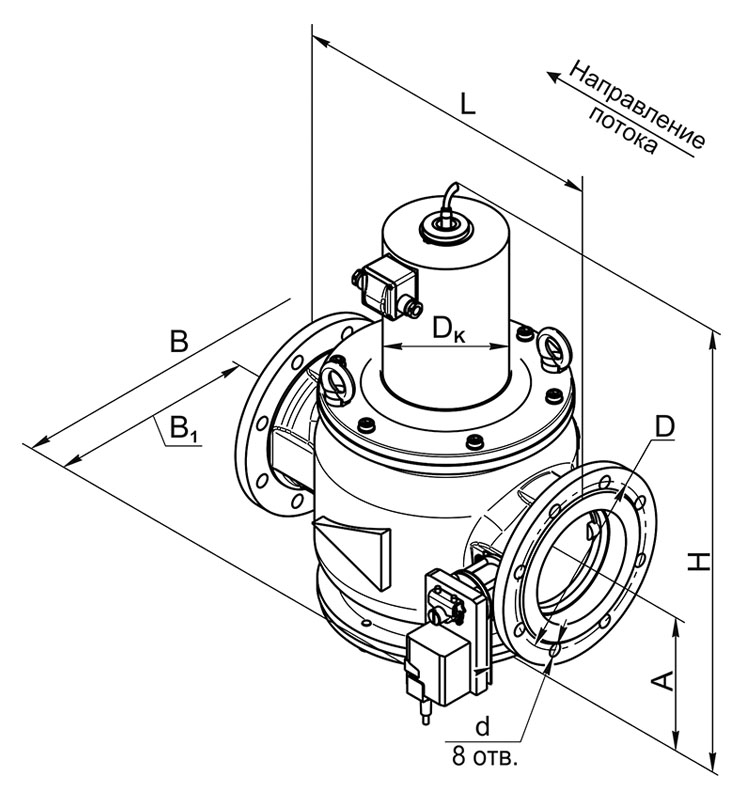

Фланцевые DN 150, 200, привод SM24A-SR и датчиком положения, габаритные размеры

*Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения (для исполнения на 220 В, 50 Гц).

**Коэффициент сопротивления указан при полностью открытом регуляторе расхода.

Электропривод, используемый для данного типа клапанов, - SM24A-SR производства Belimo (Швейцария). Управление данного электропривода осуществляется стандартным сигналом 0...10 В постоянного тока. Напряжение питания электропривода: 24 В пост. или переменного тока.

Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.

Для клапанов ВН6М-..., ВН8М-... возможно изготовление корпуса из чугуна (в конце обозначение - ч.).

При заказе клапана с электроприводом регулятора расхода, работающим в режиме пропорционального регулирования, необходимо указать наименование привода.

Пример записи при заказе клапана электромагнитного двухпозиционного фланцевого с электроприводом регулятора расхода, присоединительным диаметром 6 дюймов (DN 150), материал корпуса - сталь, рабочее давление 1 бар, оснащенный датчиком положения, вид климатического исполнения У3.1, напряжение питания 220 В, 50 Гц; привод SM24A-SR:

Клапан ВН6М-1КП ст., У3.1, 220 В, 50 Гц, ТУ РБ 05708554.021-96 (электропривод SM24A-SR).
