Фланцевые DN 15-100, с медленным открытием и датчиком положения
Новости компании

Фланцевые DN 15-100, с медленным открытием и датчиком положения

Характеристики:

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС).
Время открытия:
5...20 с - для DN 15, 20, 25;
5...30 c - для DN 32, 40, 50;
15...40 c - для DN 65, 80, 100.
Время закрытия:
не более 1 с.
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Частота включений, 1/час, не более:
30
Полный ресурс, не менее:
50 000 включений
Тип датчика: индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68
Напряжение питания датчика положения: 10...30 В постоянного тока
Монтажное положение:
на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз.

Клапаны с медленным открытием предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа в различных трубопроводных системах, где необходимо медленное открытие клапана (недопустимо наличие пневмоудара в момент включения).

Пример обозначения электромагнитного двухпозиционного клапана номинальным диаметром DN 50 (2 дюйма) с медленным открытием, на рабочее давление 0,6 МПа, с датчиком положения, фланцевого исполнения, напряжение питания 220 В, 50 Гц, вид климатического исполнения У3.1:

Клапан ВН2Т-6П фл., 220 В, 50 Гц, У3.1.

В случае заказа клапана во взрывозащищенном исполнении (2 Ex mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву "Е". Пример обозначения: ВН2Т-6ПЕ фл., 220 В, 50 Гц, У3.1.

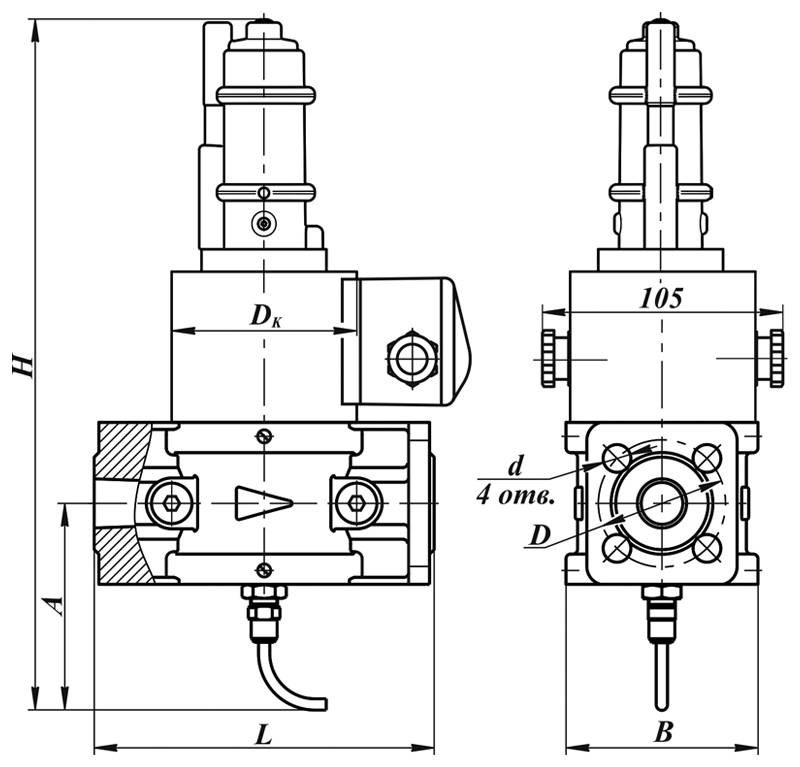

Габаритные и присоединительные размеры фланцевых клапанов
DN 15, 20 с медленным открытием и датчиком положения

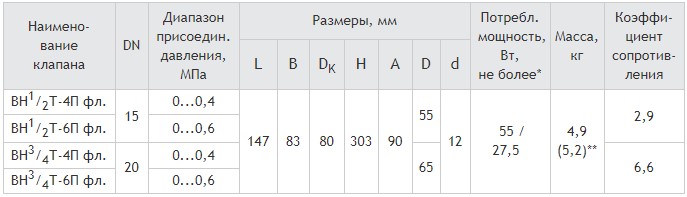

 Клапаны фланцевые DN 15, 20 с медленным открытием и датчиком положения, габаритные размеры

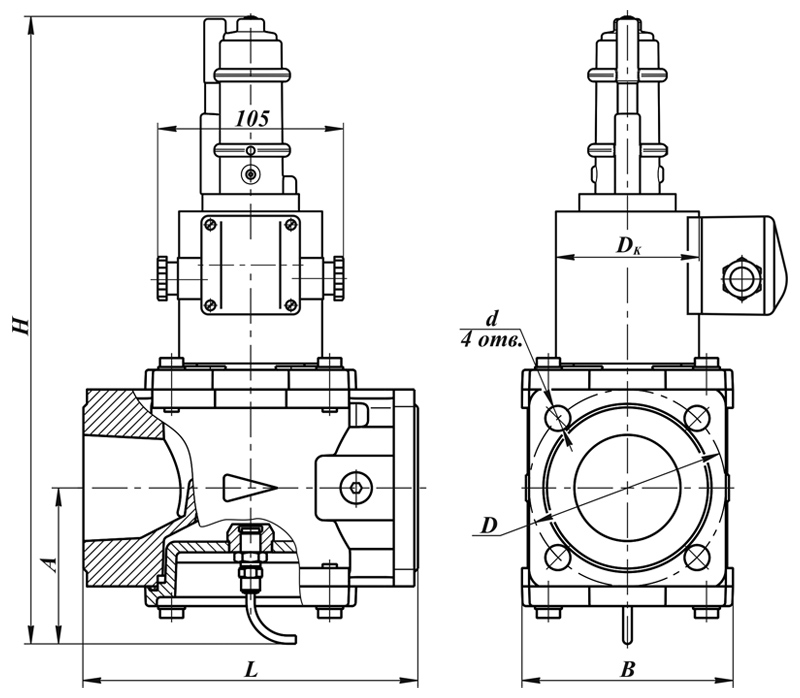

Габаритные и присоединительные размеры фланцевых клапанов
DN 25 - 100 с медленным открытием и датчиком положения

Клапаны фланцевые DN 25 - 100 с медленным открытием и датчиком положения, габаритные размеры

*Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.

**Для взрывозащищенного исполнения.
