Клапаны электромагнитные двухпозиционные фланцевые DN 125-300, стальные, с ручным регулятором расхода
Характеристики:
| Материал корпуса: |
легированная сталь; серый или высокопрочный чугун (только для DN 150, 200). |
|
Климатическое исполнение: |
У3.1 (-30...+60 °С); У2 (-45...+60 °С); УХЛ2 (-60...+60 °С); УХЛ1 (-60...+60 °С) - только для взрывозащищенного исполнения. |
|
Степень защиты: |
общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67. |
|
Частота включений, 1/час, не более: |
150 |
|
Полный ресурс, не менее: |
300 000 включений |
|
Монтажное положение: |
на горизонтальных участках трубопровода (катушкой вверх); Для DN 125, 150, 200 по специальному заказу возможно изготовление исполнений, предназначенных для установки на вертикальных участках трубопровода. |

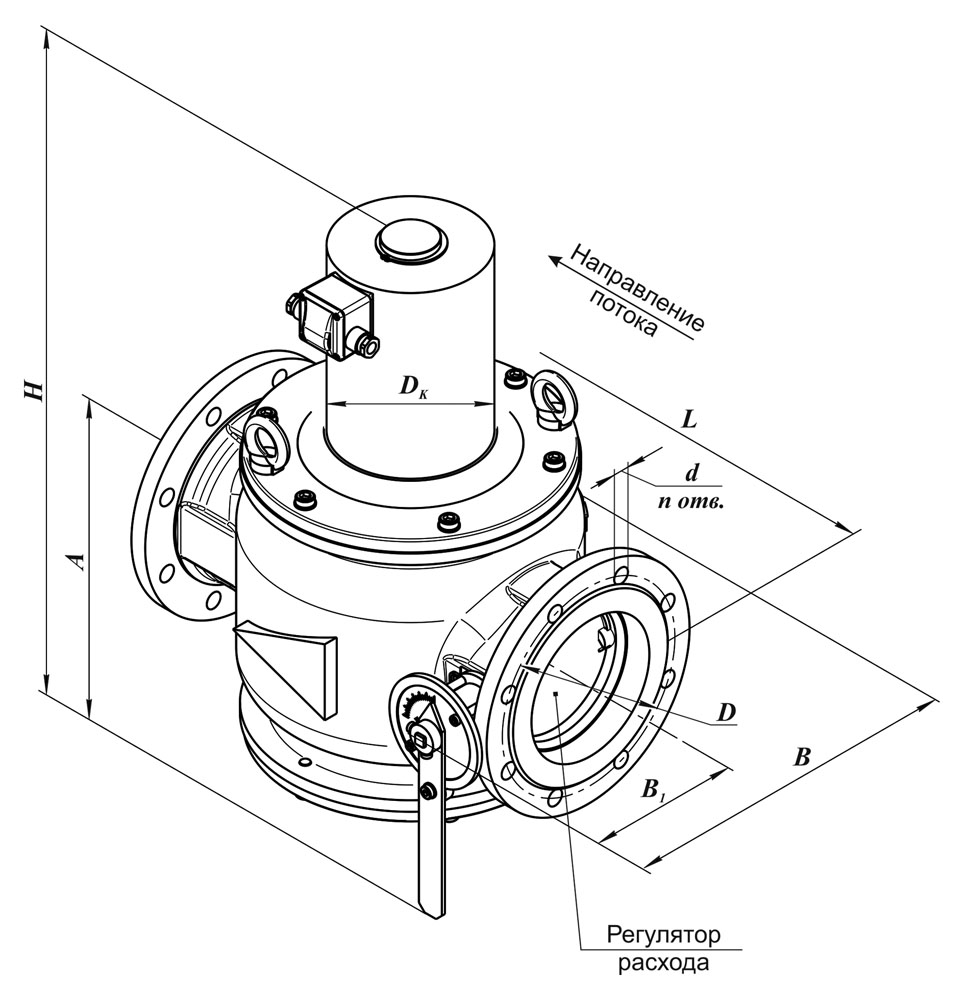

В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая ручку по стрелке в сторону знака “+” или “-” можно увеличить или уменьшить количество проходящего через клапан газа. Конструктивно регулятор расхода расположен до запорного органа (затвора). Клапаны оснащены информационной шкалой, указывающей угол поворота регулятора.
Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.
Для клапанов ВН6Н-..., ВН8Н-... возможно изготовление корпуса из чугуна (в конце обозначение - ч.).
Пример записи при заказе клапана электромагнитного двухпозиционного, нормально-закрытого, присоединительным размером 6 дюймов (DN 200), материал корпуса - сталь, рабочее давление 1 бар, с ручным регулятором расхода, вид климатического исполнения У2, напряжение питания 220 В, 50 Гц:
Клапан ВН8Н-1К ст., У2, 220 В, 50 Гц, ТУ РБ 05708554.021-96.
В случае заказа клапана во взрывозащищенном исполнении (ExmcIIT4Gc) - в конце обозначения необходимо добавить букву "Е".
Пример обозначения: ВН8Н-1КЕ ст., У2.
