Фланцевые DN 125-300, стальные с датчиком положения

Характеристики:

Материал корпуса: легированная сталь (для DN 125 - 300);
серый или высокопрочный чугун (только для DN 150, 200).
Климатическое исполнение:
У3.1 (-30...+60 °С);
У2 (-45...+60 °С);
УХЛ2 (-60...+60 °С);
УХЛ1 (-60...+60 °С) - только для взрывозащищенного исполнения.
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Частота включений, 1/час, не более:
100
Полный ресурс включений, не менее:
300 000 (для DN 125 - 200);
100 000 (для DN 250, 300).
Напряжение питания датчика положения:
10...30 В постоянного тока
Тип датчика:
индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68
Монтажное положение:
на горизонтальных участках трубопровода (катушкой вверх);
Для DN 125, 150, 200 по специальному заказу возможно изготовление исполнений, предназначенных для установки на вертикальных участках трубопровода.

Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.

Пример записи при заказе клапана электромагнитного двухпозиционного, нормально-закрытого, присоединительным диаметром 10 дюймов (DN 250), материал корпуса - сталь, рабочее давление 1 бар, оснащенный датчиком положения, вид климатического исполнения У3.1, напряжение питания 220 В, 50 Гц:

Клапан ВН10Н-1П ст., У3.1, 220 В, 50 Гц, ТУ РБ 05708554.021-96.

В случае заказа клапана во взрывозащищенном исполнении (ExmcIIT4Gc) - в конце обозначения необходимо добавить букву “Е”. Пример обозначения: ВН10Н-1ПЕ ст.

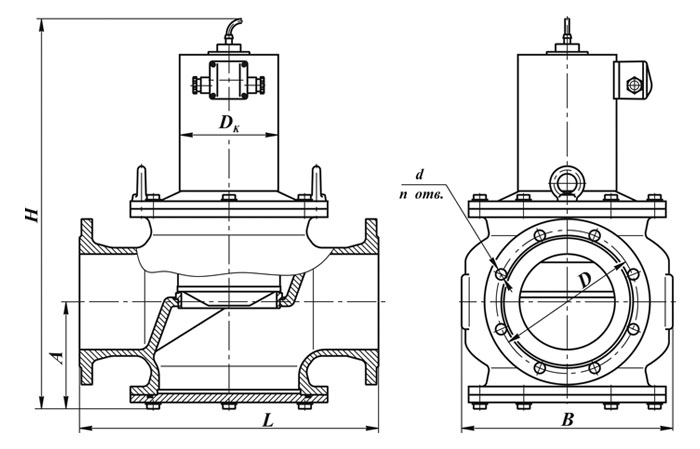

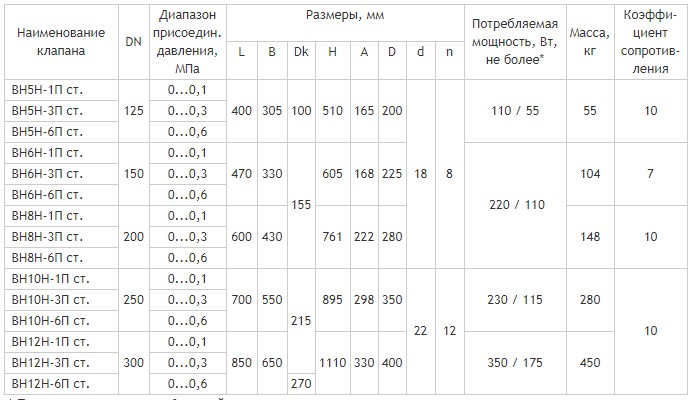

Габаритные и присоединительные размеры фланцевых клапанов
DN 125-300, стальные, с датчиком положения

Фланцевые DN 125-300, стальные с датчиком положения, габаритные размеры

*Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения (для исполнения на 220 В, 50 Гц).
