Фланцевые DN 15-50, с ручным регулятором расхода

Характеристики:

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Климатическое исполнение: У3.1 (-30...+60 °С);
У2 (-45...+60 °С);
УХЛ2 (-60...+60 °С);
УХЛ1 (-60...+60 °С) - только для взрывозащищенного исполнения.
Степень защиты: общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Частота включений, 1/час, не более:
1000 срабатываний (для DN 15 - 50);
300 срабатываний (для DN 65 - 100).
Полный ресурс, не менее:
1 000 000 включений (для DN 15 - 50);
500 000 включений (для DN 65 - 100).
Монтажное положение: для DN 15 - 50 - на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз;
для DN 65, 80 - на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.

В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая винт в сторону знака “+” или “-” можно увеличить или уменьшить количество проходящего через клапан газа.

В случае заказа клапана во взрывозащищенном исполнении (2Еx mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН3Н-1КЕ.

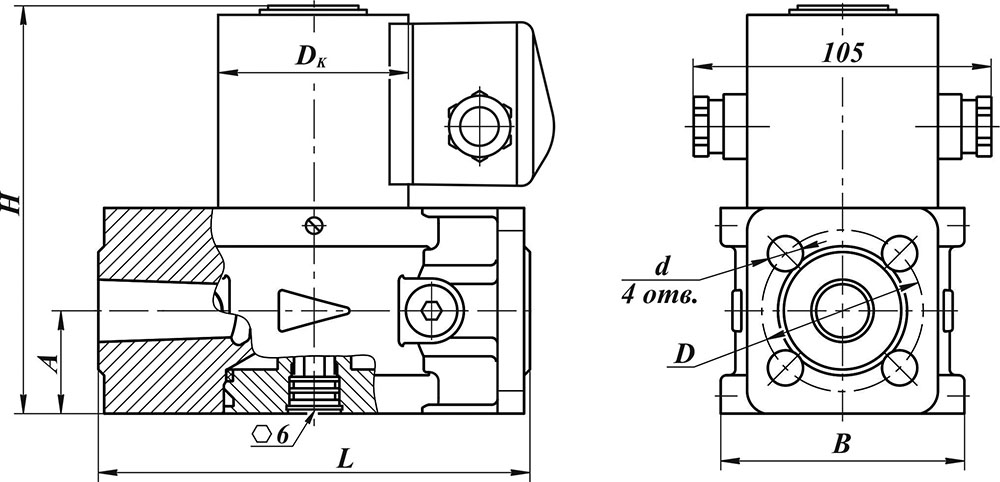

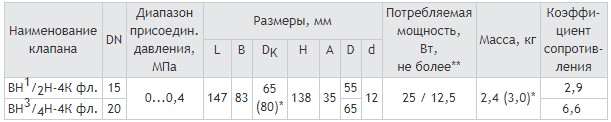

Габаритные и присоединительные размеры
фланцевых клапанов DN 15, 20 с ручным регулятором расхода

Фланцевые DN 15, 20 с ручным регулятором расхода таблица, габаритные размеры

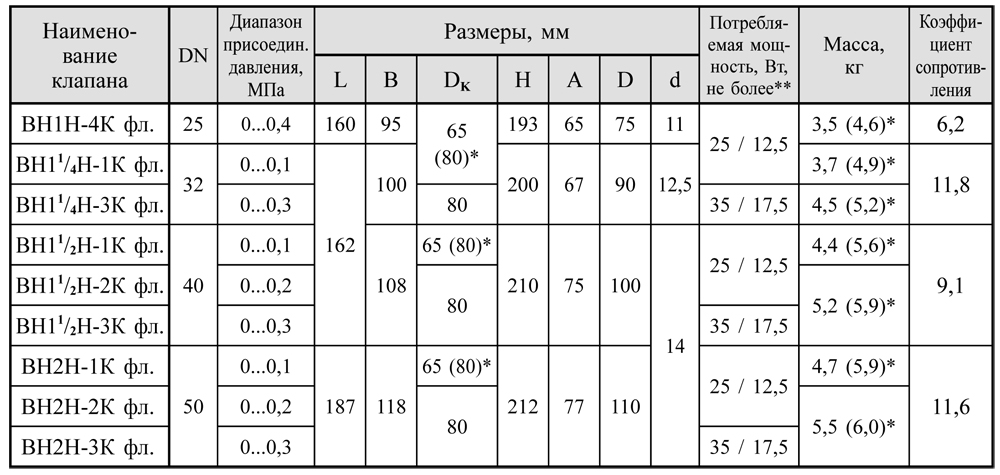

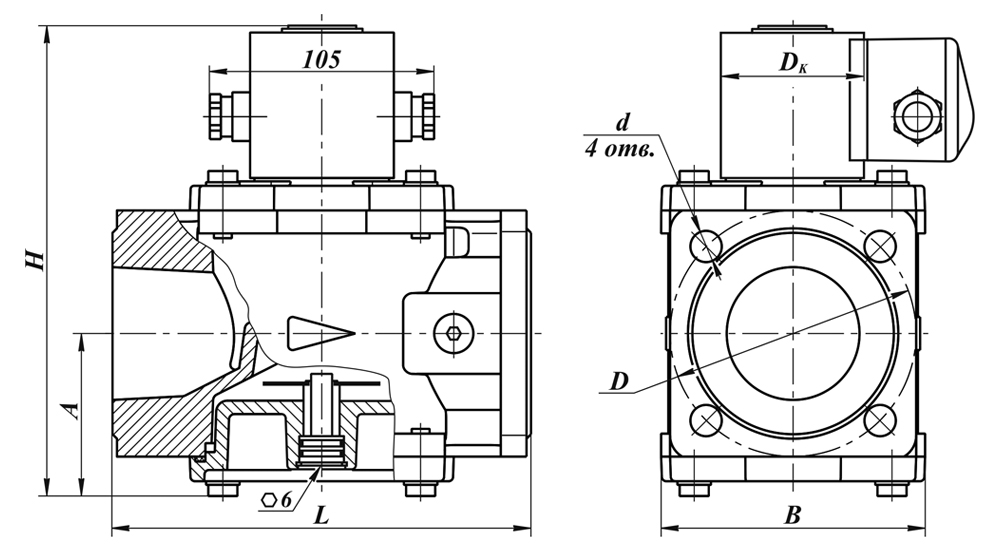

Габаритные и присоединительные размеры
фланцевых клапанов DN 25-50 с ручным регулятором расхода

Фланцевые DN 25-50 с ручным регулятором расхода таблица, габаритные размеры

* Для взрывозащищенного исполнения клапана;
** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
