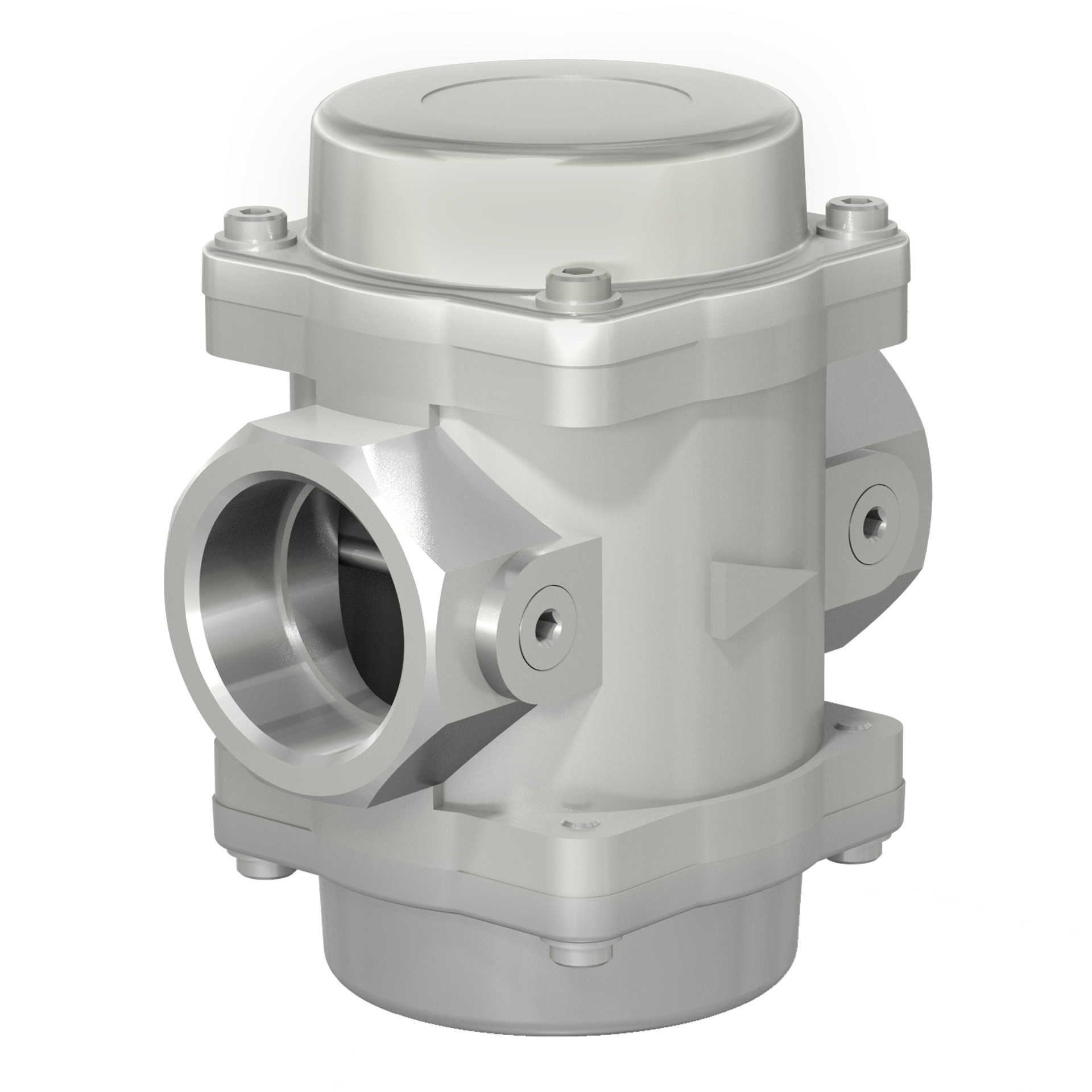

Фильтры газовые муфтовые на DN 32, 40, 50

Фильтры предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.

Материал корпуса: Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

Климатическое исполнение:

  • У3.1 (-30...+60 °C);
  • У2 (-45...+60 °C);
  • УХЛ1 (-60...+60 °C).

Максимальное рабочее давление:

  • 3 бар (0,3 МПа);
  • 6 бар (0,6 МПа);

Исполнение фильтров:

  • 1 - короткие верхняя и нижняя крышки;
  • 2 - длинная верхняя крышка, короткая нижняя крышка;
  • 3 - длинные верхняя и нижняя крышки.

Минимальный размер улавливаемых частиц (степень фильтрации): 50 мкм (по умолчанию).

По заказу возможно изготовление фильтров с иной степенью фильтрации:2 мкм, 5 мкм, 10 мкм, 20 мкм, 80 мкм, 200 мкм.

Температура рабочей среды:

  • (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
  • (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.

Монтажное положение: на горизонтальных или вертикальных трубопроводах.

Дополнительно:

  • Все фильтры могут быть укомплектованы индикаторами загрязненности фильтрующего элемента;
  • Возможно изготовление фильтров в угловом исполнении корпуса;
  • Возможно изготовление фильтров со встроенным конденсатоотводом;
  • Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.

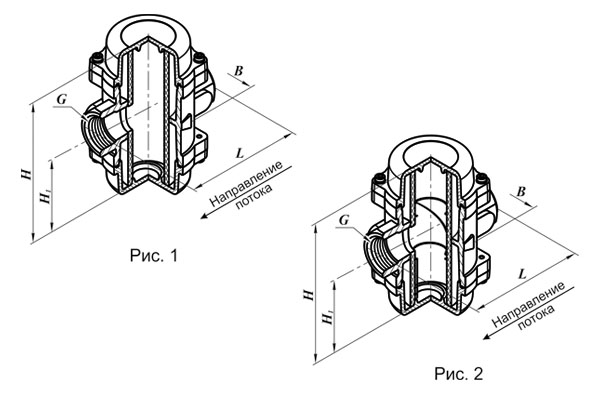

Фильтры газовые муфтовые на DN 32, 40, 50, схема

Наименование фильтра DN Давление рабочее максимальное, МПа G, дюйм Рабочая площадь фильтрующего элемента, м2 Размеры, мм Масса, кг Коэффициент сопротивления Рис.
L B H Н1
ФН11/4-2 32 0,3 11/4 0,03 140 100 180 90 3 3,3 1
ФН 11/4-6 0,6 2
ФН11/2-2 40 0,3 11/2 162 108 198 99 3,2 3,2 1
ФН11/2-6 0,6 2
ФН2-2 50 0,3 2 118 188 94 3,4 3,4 1
ФН2-6 0,6 2
