Запорные клапаны КЗГЭМ и КЗЭУГ

с электромагнитным приводом или управлением

Газовый клапан электромагнитный относится к категории трубопроводной арматуры и используется для распределения рабочей среды (газа) и его отсечки. Электромагнитные клапаны для газа применяются при обустройстве как индивидуального газового оборудования, так и промышленных его аналогах.

Управление таким устройством осуществляется путем изменения напряжения в сети – при подаче электроэнергии на катушку газового электромагнитного клапана, вмонтированный в нем якорь втягивается, поднимая за собой плунжер. Благодаря этому и обеспечивается беспрепятственный ход газа в рабочую область. Обратный процесс (отсечение газа) происходит при прекращении подачи электричества на клапан. Тогда плунжер, за счет встроенной пружины, возвращается в исходное положение, прекращая тем самым движение рабочей среды трубопровода.

Газовый клапан электромагнитный используется для контроля над рабочей средой в магистральных газопроводах, колонках, котлах и другом оборудовании, в котором в качестве основного источника энергии выступает газ.

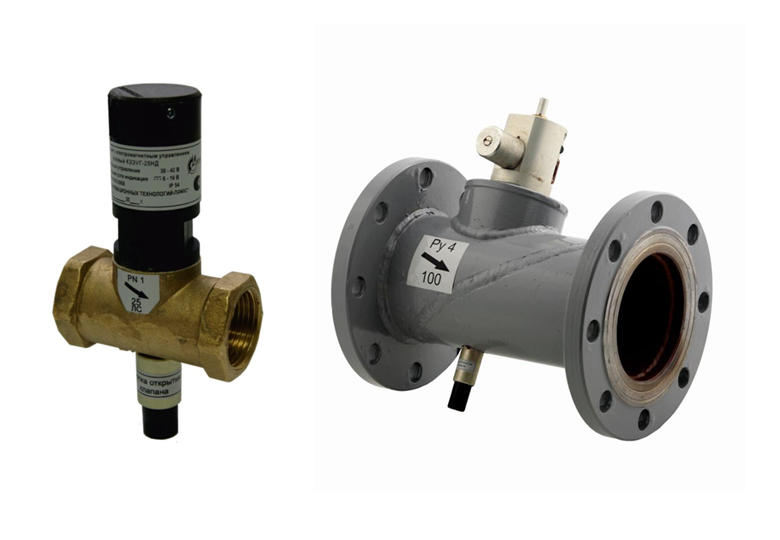

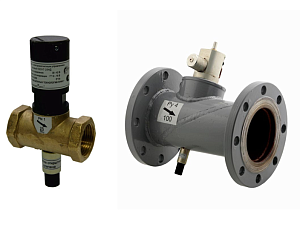

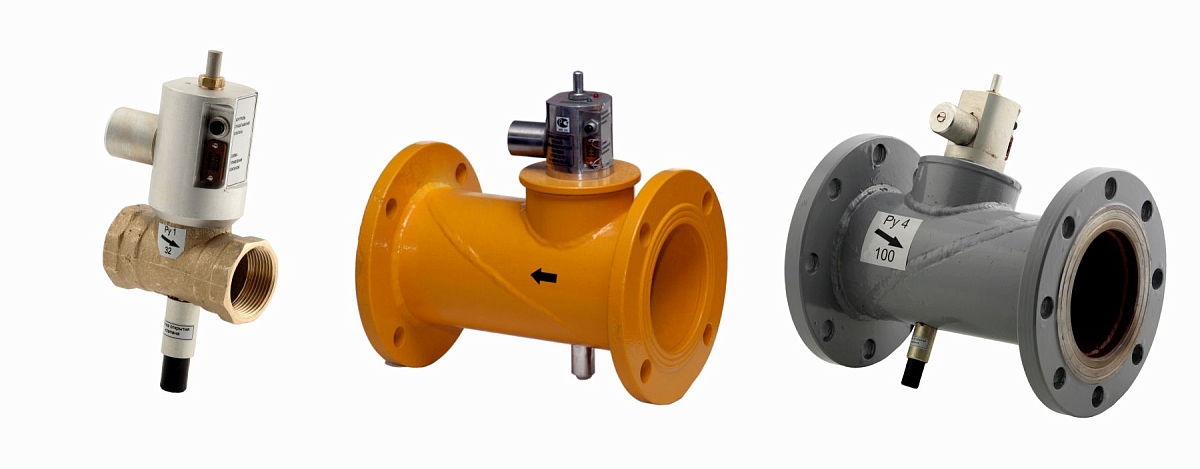

Наиболее распространенным представителем такого оборудования являются газовый клапан электромагнитный серии КЗГЭМ и КЗЭУГ.

КЗГЭМ

Газовый клапан электромагнитный КЗГЭМ может выступать в роли запорного устройства в газо- или воздухопроводах с давлением до 0,3 МПа.

К эксплуатационным особенностям изделия данного класса можно отнести следующие его характеристики:

  • Клапан закрывается при амплитуде импульса управляющего сигнала равного 20-42 В;
  • Диапазон условного давления запорных элементов НД и СД составляет 0,1 и 0,4 МПа соответственно;
  • При подаче/отключении электроэнергии, время срабатывания клапана не превышает 1 секунды;
  • Показатель герметичности затвора относится к классу А;
  • Монтироваться изделие может только на горизонтальном участке трубопровода;
  • Взвод клапана модели КЗГЭМ-У необходимо осуществлять вручную.

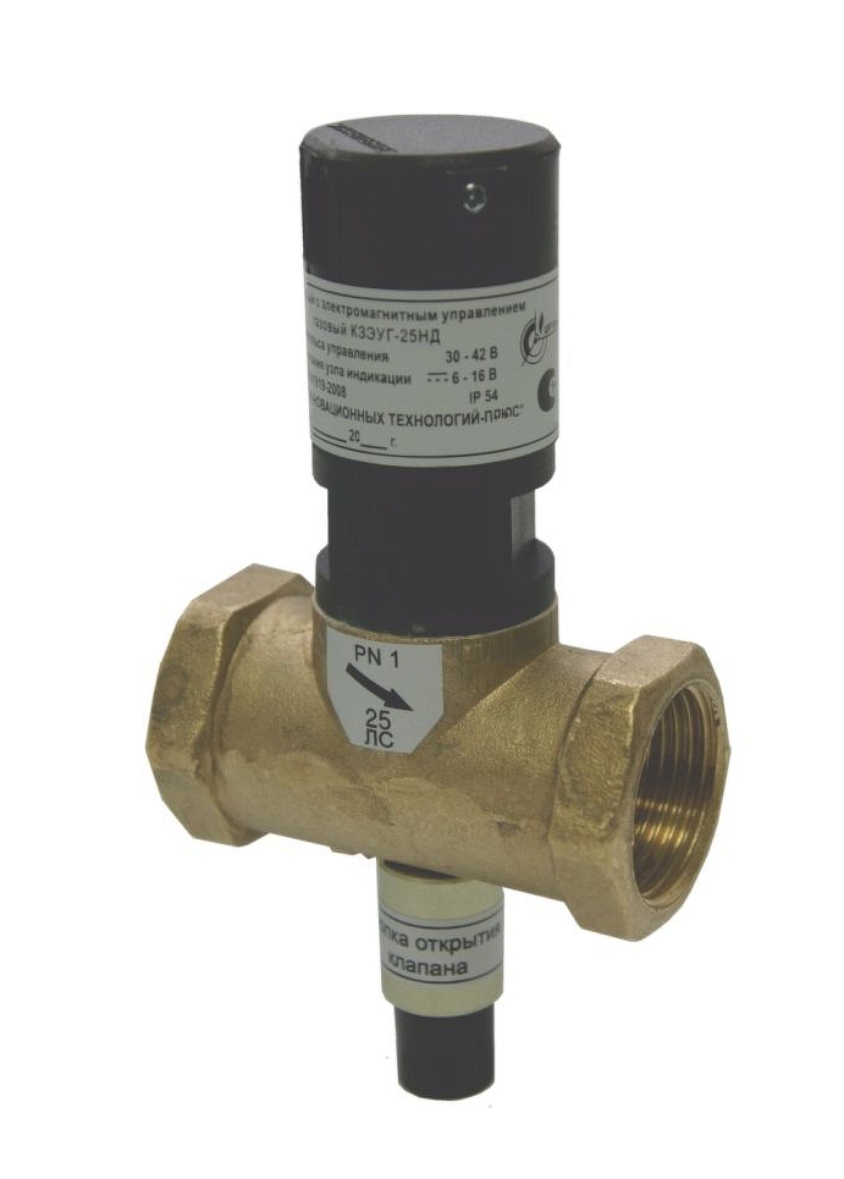

КЗЭУГ

Газовый клапан электромагнитный КЗЭУГ может выступать в роли запорного устройства в газо- или воздухопроводах с давлением до 0,005 МПа. Корпус клапана изготавливается из латуни методом литья в форму, а присоединяется он к трубопроводу при помощи муфтового соединения согласно ГОСТ 6527-68.

  • К отличительным характеристикам данного изделия от клапана КЗГЭМ можно отнести то, что его установка может производиться как на горизонтальном, так и на вертикальном участке трубопровода.

Остальные эксплуатационные показатели клапана идентичны с предыдущей моделью.

Мы предлагаем своим клиентам купить газовый клапан электромагнитный КЗГЭМ и КЗЭУГ по конкурентоспособной цене.

Все изделия обладают высокой степенью надежности и долговечности, что подтверждается наличием соответствующих сертификатов.


Технические данные КЗГЭМ

Характеристика КЗГЭМ-У 25 НД (СД) КЗГЭМ-У 32 НД (СД) КЗГЭМ-У 40 НД (СД) КЗГЭМ-У 50 НД (СД)
Условный проход, мм 25 32 40 50
Габаритные размеры, мм, не более 105х90х155 110х90х210 87х90х210 105х95х220
Масса, кг не более 0,9 не более 1,4 не более 1,5 не более 2,0
Способ присоединения к трубопроводу муфтовый муфтовый муфтовый муфтовый
Вид корпуса литой литой литой литой
Технические условия ТУ 3712-002-51391678-03 ТУ 3712-002-51391678-03 ТУ 3712-002-51391678-03 ТУ 3712-002-51391678-03

Характеристика КЗГЭМ-У 65 НД (СД) КЗГЭМ-У 80 НД (СД) КЗГЭМ-У 100 НД (СД) КЗГЭМ-У 150 НД (СД)
Условный проход, мм 65 80 100 150
Габаритные размеры, мм, не более 215х120х285 230х195х275 270х215х300 370х290х355
Масса, кг не более 7,0 не более 9,5 не более 13,0 не более 25,0
Способ присоединения к трубопроводу муфтовый фланцевый фланцевый фланцевый
Вид корпуса литой сварной сварной сварной
Технические условия ТУ 3712-002-51391678-03 ТУ 3712-002-51391678-03 ТУ 3712-002-51391678-03 ТУ 3712-002-51391678-03

Технические данные КЗЭУГ

Характеристика КЗЭУГ-15 КЗЭУГ-20 КЗЭУГ-25
Условный проход, мм 15 20 25
Габаритные размеры, мм не более 60х50х155 не более 70х50х155 не более 85х55х160
Масса, кг не более 0,5 не более 0,6 не более 0,7
Технические условия ТУ 3712-003-51391678-03 ТУ 3712-003-51391678-03 ТУ 3712-003-51391678-03

Характеристика КЗЭУГ-32 КЗЭУГ-40 КЗЭУГ-50
Условный проход, мм 32 40 50
Габаритные размеры, мм не более 100х60х190 не более 87х60х190 не более 105х70х200
Масса, кг не более 1,1 не более 1,25 не более 1,7
Технические условия ТУ 3712-003-51391678-03 ТУ 3712-003-51391678-03 ТУ 3712-003-51391678-03
