Газоанализатор КОЛИОН-1B-01С

Назначение:

Газоанализатор КОЛИОН-1В-01С предназначен для измерения концентрации паров углеводородов нефти и нефтепродуктов (кроме метана, этана и пропана), алифатических, ароматических и непредельных углеводородов, органических растворителей, спиртов (кроме метанола), аммиака, этилмеркаптана и других компонентов в воздухе рабочей зоны, сигнализации и формирования релейных сигналов для управления внешними устройствами при превышении пороговых значений концентрации.

Устройство

Газоанализатор выполнен в виде двух блоков: блока измерительного (БИ) и блока питания и выходных сигналов (БПВС).

Газоанализатор КОЛИОН-1В-01С является одноканальным прибором, в настоящее время выпускается его многоканальный аналог - газоанализатор ЭССА-М исполнение ЭССА-М/3 с фотоионизационными измерительными преобразователями, в котором может быть до 4-х каналов (измерительных преобразователей).

Газоанализатор выпускается во взрывозащищенном исполнении для применения во взрывоопасных зонах, где по условиям эксплуатации возможно образование взрывоопасных смесей категорий IIA, IIB,температурных групп Т1 – Т4, имеет маркировку взрывозащиты 1Ex ib IIB T4 Gb. БИ устанавливается во взрывоопасной зоне.

Предусмотрена возможность беспроводной связи с пользователем посредством передачи на его GSM терминал / терминалы (сотовый телефон / телефоны) sms-сообщений в случае превышения Порогов, установленных на газоанализаторе.

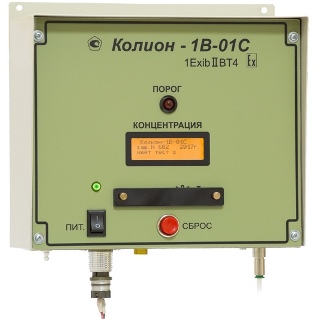

Блок измерительный (БИ)   Блок питания и выходных сигналов (БПВС)

Блок измерительный (БИ)                Блок питания и выходных сигналов (БПВС)

БПВС размещается вне взрывоопасной зоны и имеет маркировку взрывозащиты [Ex ib Gb] IIB. Для соединения БИ и БПВС используются кабели питания - двужильный типа ШВВП, и сигнальный - двужильный типа КСПВГ 2х0,35 (0,5) мм. Максимальное расстояние между БИ и БПВС определяется длиной кабеля питание, которая зависит от площади сечения жилы. Максимальное расстояние между БИ и БПВС (длина кабеля питание) составляет 150 м.

Сечение медной жилы
кабеля «ПИТАНИЕ», мм2
Длина, м
0,50 До 35
0,75 До 55
1,0 До 75
1,5 До 110
2,0 До 150

Анализируемый воздух непрерывно прокачивается через ФИД, установленный в БИ, с помощью встроенного в БИ компрессора. Текущее значение измеряемой концентрации в мг/м3 выводится на индикатор. Газоанализатор имеет два порога сигнализации. Реле, срабатывающие при превышении пороговых значений, находятся в БПВС.

Технические характеристики

Принцип измерения Фотоионизационный
Отбор пробы Принудительный
Диапазон измерения, мг/м3 0 - 2000
Основная погрешность, %
приведенная
относительная
±15
0 - 10 мг/м3
10 - 2000 мг/м3
Время измерения
(при длине пробоотборной трубки 1м), с
Не более 3
Диапазон сигнализации, мг/м3
от 10 до 1999
Сигнализация
2 порога, световая, релейные сигналы
Реле Коммутируемый ток до 3,0 А
при напряжении от 12 до 220 В
Габаритные размеры, мм   220 х 220 х 100
Масса, кг 3,0
Рабочие условия эксплуатации:
температура, °С
относительная влажность, %
От 5 до 45
От 10 до 95 (неконденсируемая)
Расстояние между БИ и БПВС, м
Не более 150
Маркировка взрывозащиты
1Ex ib IIB T4 Gb
Питание
220 В, 50 Гц
Выходные сигналы Цифровая индикация, «сухие» контакты реле,
два реле по одному на каждый порог
выход на компьютер через RS 485,
протокол Modbus RTU
токовый выход 4-20 мА
Межповерочный интервал 12 месяцев
Гарантийный срок 18 месяцев
