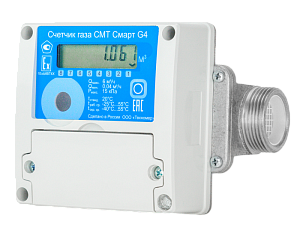

Габаритные и присоединительные размеры счётчиков СМТ-Смарт
Разъём подключения счётчика в газовые сети: штуцер d=G1¼
Габаритные размеры G4/G6, не более: l= 175, b=120, h=110
Основные технические характеристики
|
Характеристика
|
Значение
|
|
Диапазон измеряемых расходов в зависимости от типоразмера счетчика
|
G4 – от 0,04 м3/ч до 7 м3/ч, Qном= 4,0 м3/ч
G6 – от 0,06 м3/ч до 11 м3/ч, Qном = 6,0 м3/ч
|
|
Измеряемая среда
|
Природный газ по ГОСТ 5542–2014
|
|
Измерение стандартного объема
|
tст=+20⁰С
Pст=760 мм.рт.ст. (101,325 кПа)
|
|
Основная относительная погрешность, %
|
± 3 от Qмин до 0,1Qном включ.
± 1,5 св. 0,1Qном до Qмакс включ
|
Доп. погрешность вне диапазона температур от +15 ⁰С до +25 ⁰С
на каждые 10 ⁰С отклонения от границы диапазона
|
±0,4%
|
|
Потеря давления ΔP при Qмакс, Па, не более: G4/G6
|
150/250
|
|
Порог чувствительности, м3/ч: G4/G6
|
0,008/0,012
|
|
Температура окружающей среды, ⁰С
|
От -40 до + 55
|
|
Температура измеряемой среды, ⁰С
|
От -25 до + 55
|
|
Степень защиты от воздействия окружающей среды
|
IP65
|
|
Маркировка взрывозащиты
|
1Ex ib IIB T4 Gb X
|
|
Каналы передачи данных
|
Оптический, GSM, GPRS
|
|
Режимы работы телеметрии
|
1 раз в сутки (режим для ввода в эксплуатацию)
1 раз в декаду
1 раз в месяц
|
|
Срок службы съемного элемента питания телеметрии
|
Не менее 10 лет (при декадном режиме работы телеметрии)
|
|
Архивы
|
Интервальный - предусматривает интервальные записи с периодом 1 час на начало каждого часа;
Суточный - предусматривает интервальные записи с периодом 1 сутки на начало "газового дня";
Архив изменений - предназначен для контроля и хранения данных обо всех изменениях настраиваемых параметров СМТ-Смарт;
Архив системный - предназначен для фиксации нештатных событий, сервисной информации по сбоям аппаратных систем и ПО СМТ-Смарт, а также для логирования процесса работы встроенного модуля телеметрии
|
|
Рекомендуемое программное обеспечение
|
ПО «Газсеть: Стандарт» - ПО для интерактивного сбора данных по оптическому каналу связи
ПО «Газсеть: Комбыт» - ПО для автоматизированного сбора данных по TCP/IP -каналу связи
|
Купить счётчик газа микротермальный СМТ-Смарт у официального дилера ИЛАРТ с доставкой по всей России.
|
Наименование
|
Цена, руб. в т. ч. НДС
|
|
СМТ-Смарт G4 (сверху-вниз)
|
12 830,00
|
|
СМТ-Смарт G4 (слева-направо)
|
12 830,00
|
|
СМТ-Смарт G4 (снизу-вверх)
|
12 830,00
|
|
СМТ-Смарт G4 (справа-налево)
|
12 830,00
|
|
СМТ-Смарт G6 (сверху-вниз)
|
14 310,00
|
|
СМТ-Смарт G6 (слева-направо)
|
14 310,00
|
|
СМТ-Смарт G6 (снизу-вверх)
|
14 310,00
|
|
СМТ-Смарт G6 (справа-налево)
|
14 310,00
|
