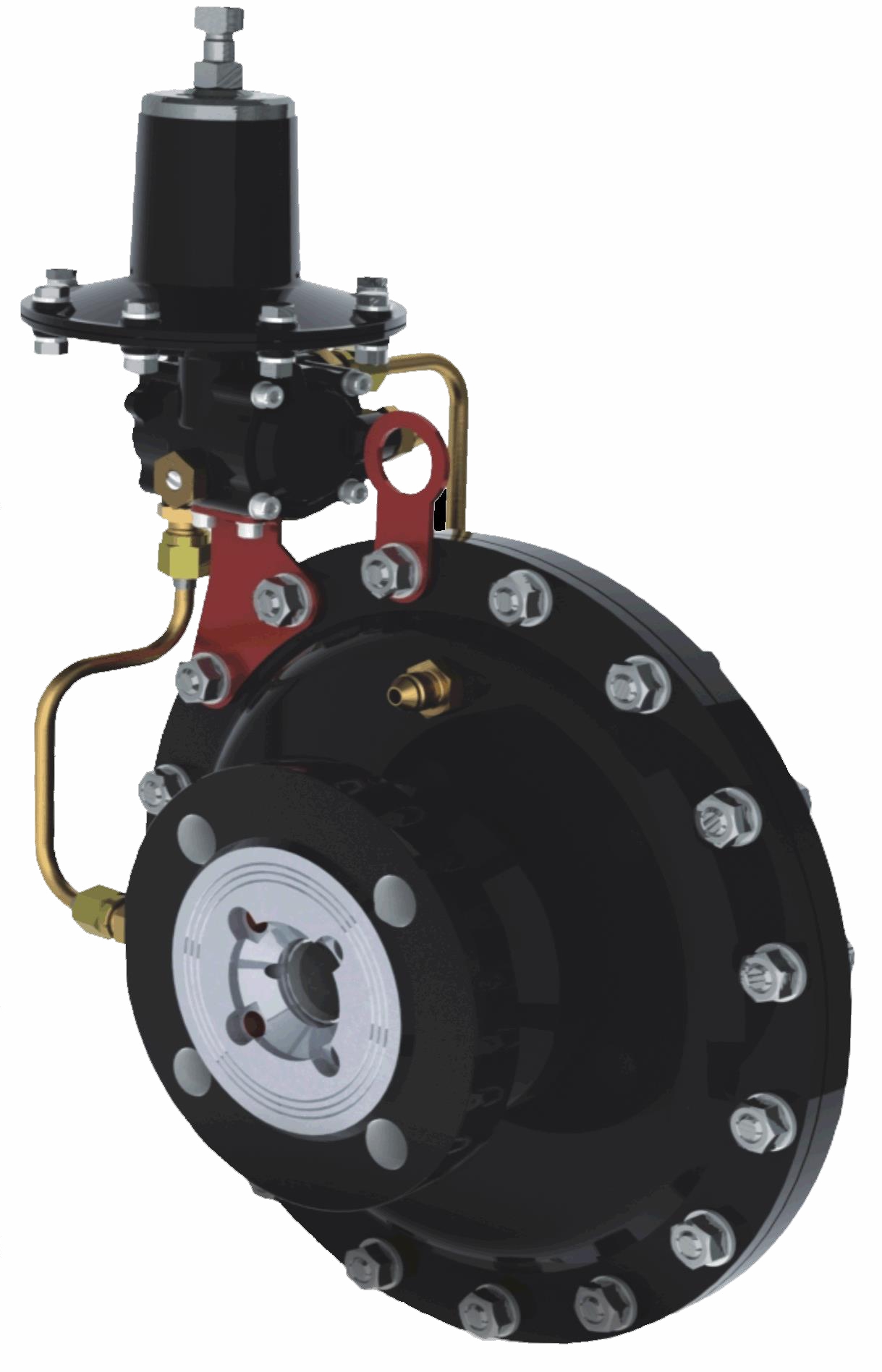

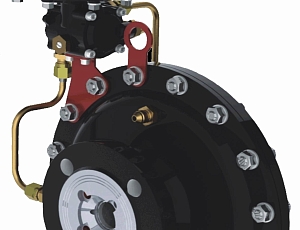

Регулятор давления газа VENIO-С-50 (С-80)

с пилотным управлением

Регуляторы предназначены для редуцирования высокого и среднего давления на низкое, среднее и высокое, автоматического поддержания выходного давления на заданном уровне независимо (кроме режимов которые предусмотрены режимами работы регулятора) от изменения расхода и входного давления.

Регулятор может использоваться в системах газоснабжения в составе ГРП, работающих на природном газе по ГОСТ 5542-87 и сжиженном газе по ГОСТ 20448-90.

Вид климатического исполнения регулятора УХЛ2 по ГОСТ 15150-69 для работы при температуре окружающей среды от минус 40 до +60 ºС.

Регуляторы изготавливаются в следующих модификациях:

  • VENIO-C-50-H, VENIO-C-80-H с выходным давлением от 0,0015 МПа до 0,04 МПа;
  • VENIO-C-50-B, VENIO-C-80-B с выходным давлением от 0,04 МПа до 0,6 МПа.

Технические характеристики

Наименование параметра или размера

VENIO-C-50-H VENIO-C-80-H

VENIO-C-50-B VENIO-C-80-B

1. Рабочая среда

Природный газ по ГОСТ 5542-87 Сжиженный газ по ГОСТ 20448-90

2. Наименьшее входное давление, Рвх, МПа

0,05

0,1

3. Наибольшее входное давление, Рвх, МПа

1,2

4. Пределы регулирования номинальных значений настройки выходного давления, Рвых, кПа

0,0015…0,04

0,04…0,6

5. Точность регулирования, %, кПа, от верхнего предела настройки Рвых

±10

6. Класс точности регулятора

10

7. Зона нечувствительности, % от верхнего предела настройки Рвых

не более 2,5

8. Присоединительные размеры входного и выходного патрубков:

- условный проход DN, мм VENIO-C-50

VENIO-C-80

- вид соединения

50

80

Фланцевое по ГОСТ 12817-80

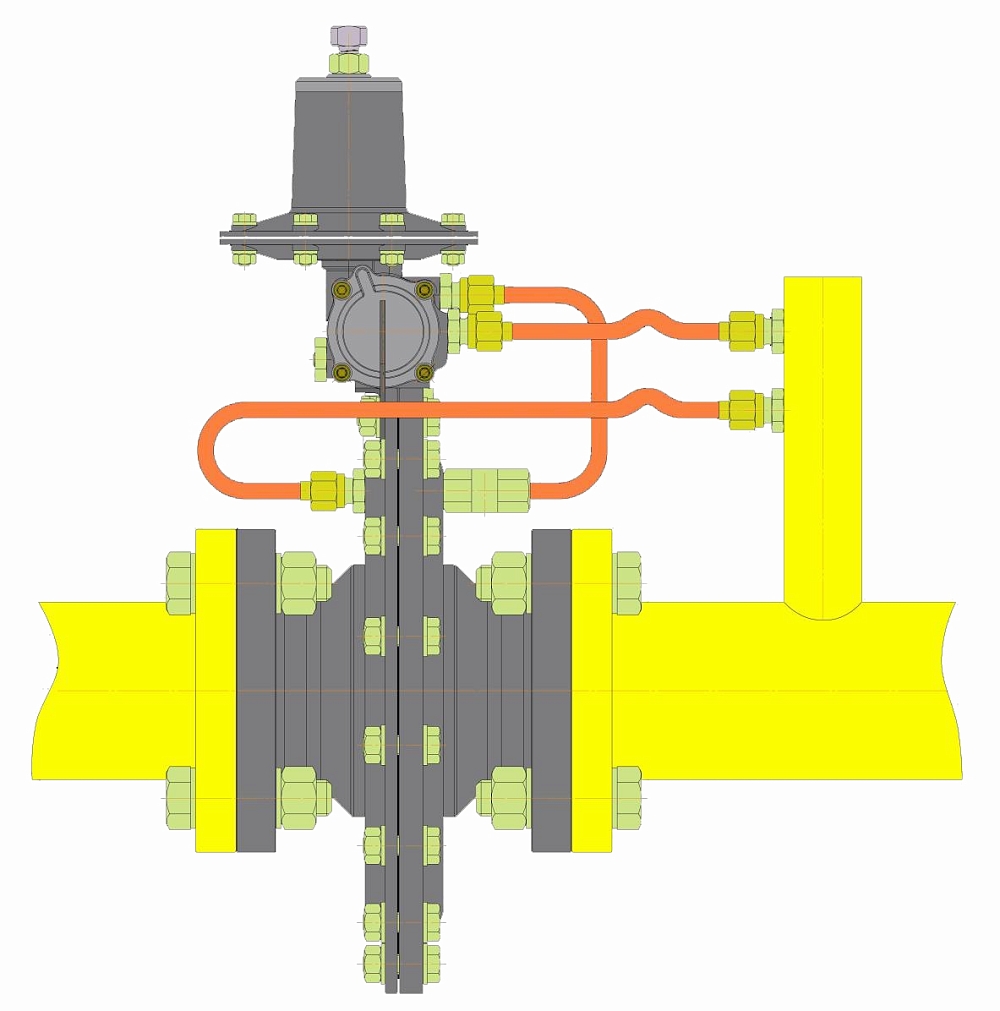

9. Габаритные размеры, мм

см. рисунок 4, 5

10. Строительная длина, мм VENIO-C-50

VENIO-C-80

173

238

11. Масса, кг, не более VENIO-C-50 VENIO-C-80

12,5

20,5
