Характеристика
|
Значение
|
Диапазон измеряемых расходов
|
от 0,4 м3/ч до 72 м3/ч, Qном = 40 м3/ч
|
Измеряемая среда
|
природный газ по ГОСТ 5542
|
Измерение стандартного объёма
|
tст=20⁰С
Pст= 760 мм.рт.ст. (101,325 кПа)
|
Основная относительная погрешность, %
|
± 3 от Qмин до 0,1Qном включ.
± 1,5 св. 0,1Qном до Qмакс включ.
|
Дополнительная допускаемая погрешность вне диапазона температур от +15⁰С до +25⁰С на каждые 10⁰С отклонения от границы диапазона
|
±0,4%
|
Потеря давления ΔP при Qмакс, Па, не более:
|
350
|
Порог чувствительности, м3/час:
|
0,08
|
Максимальное рабочее избыточное давление измеряемой среды, кПа, не более
|
15
|
Температура окружающей среды, ⁰С
|
от -40 до +60
|
Температура измеряемой среды, ⁰С
|
от -25 до + 55
|
Тип присоединения к трубопроводу
|

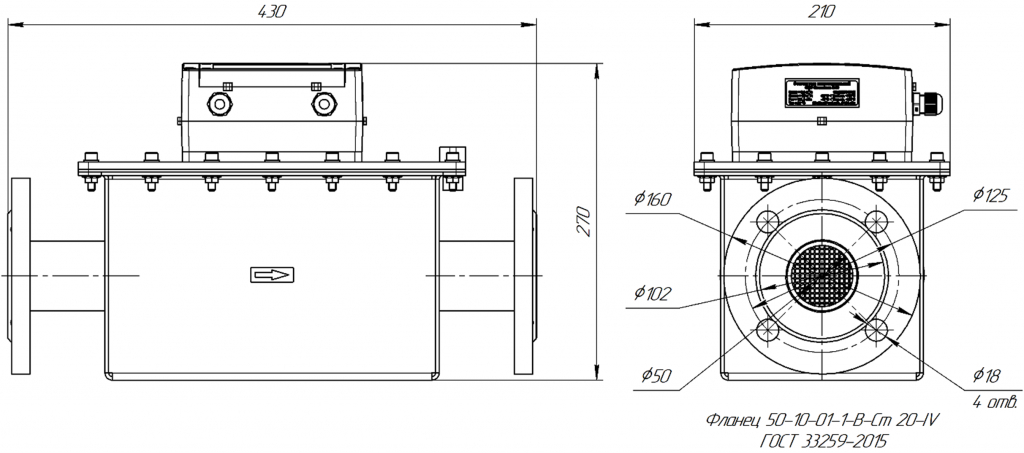

Для исполнения G40 - Фланец DN 50

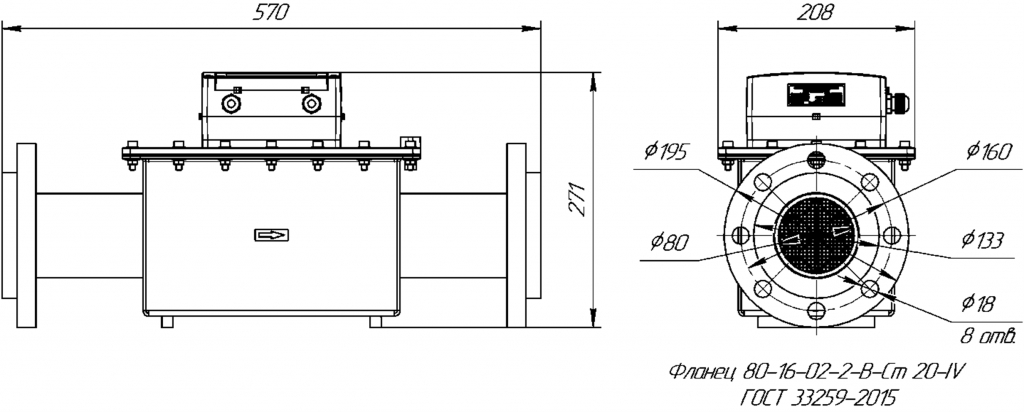

Для исполнения G40-2 - Фланец DN 80
|
Степень защиты от воздействия окружающей среды
|
IP54
|
Маркировка взрывозащиты
|
1Ex ib IIB T4 Gb X
|
Каналы передачи данных
|
Оптический канал,
Встроенная GSM/GPRS телеметрия,
Подключаемая внешняя GSM/GPRS телеметрия
|
Архивы
|
Интервальный - предусматривает интервальные записи с периодом 1 час на начало каждого часа;
Суточный - предусматривает интервальные записи с периодом 1 сутки на начало "газового дня";
Архив изменений - предназначен для контроля и хранения данных обо всех изменениях настраиваемых параметров СМТ-Комплекс;
Архив телеметрии - предназначен для логирования процесса работы встроенного модуля телеметрии, фиксации активности оптического интерфейса;
Архив системный - предназначен для фиксации сервисной информации по сбоям аппаратных систем и ПО СМТ-Комплекс.
|
Срок работы элементов питания для измерений
|
Не менее 12 лет
|
Срок работы элементов питания встроенного модуля телеметрии
|
Не менее 3 лет (при ежесуточном режиме работы), допускается замена элементов питания в течение всего периода эксплуатации
|
