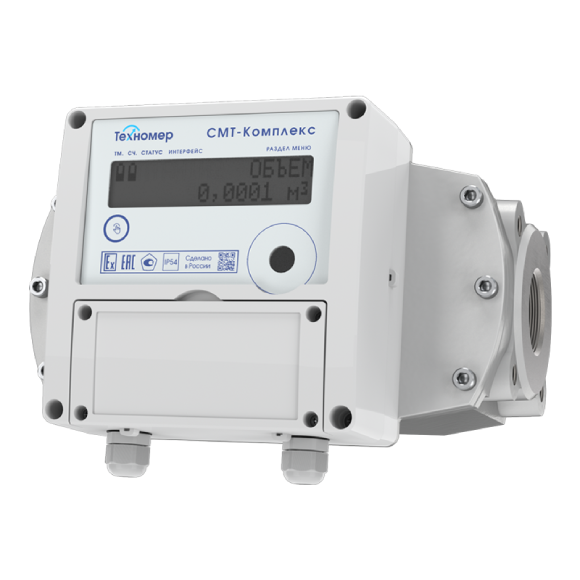

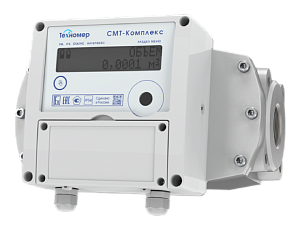

Комплекс учета газа с запорным клапаном СМТ-Комплекс-K G10

Прямой метод измерения объёма природного газа, приведённого к стандартным условиям (t=20⁰С, P=101,3 кПа);
Встроенные системы телеметрии и диагностики работоспособности;
Дистанционное управление клапаном по командам оператора сервера сбора данных;
Закрытие клапана микроконтроллером счётчика;
Не требуется проведение аттестации методики выполнения измерений;
Расширенный функционал телеметрии и меню прибора;
Для коммунального и бытового секторов потребления газа (расход до 45 м3/ч).

Купить комплекс учета газа с запорным клапаном СМТ-Комплекс-K G10 у официального дилера ИЛАРТ с доставкой по Санкт-Петербургу и Ленинградской, Псковской, Новгородской и Калининградской областях.

Наименование	Цена, руб. в т. ч. НДС
Комплекс учёта газа СМТ-Комплекс-К G 10, фланец Ду40 (сверху-вниз) с запорным клапаном	-
Комплекс учёта газа СМТ-Комплекс-К G 10, фланец Ду40 (слева-направо) с запорным клапаном	-
Комплекс учёта газа СМТ-Комплекс-К G 10, фланец Ду40 (снизу-вверх) с запорным клапаном	-
Комплекс учёта газа СМТ-Комплекс-К G 10, фланец Ду40 (справа-налево) с запорным клапаном	-

Дополнительные функции, реализованные с помощью запорного клапана:

Дистанционное управление клапаном по командам оператора сервера сбора данных:

Закрытие клапана на основании решения газоснабжающей организации в случаях существенных нарушений потребителем условий договора за поставленный газ;
Открытие клапана в случае устранения потребителем нарушений условий договора на поставку газа;
Закрытие клапана в иных случаях, например, если существует информация об аварии на объекте газоснабжения;
Открытие клапана после устранения аварийной ситуации, зафиксированной счётчиком, на стороне потребителя.

Закрытие клапана микроконтроллером счетчика в случаях:

Превышения максимально допустимого порога расхода газа;
Разряда встроенной в счётчик батареи до минимально допустимого уровня;
Обнаружения попытки вскрытия крышки корпуса счётчика;
Обнаружения обратного потока газа;
Попытки вмешательства в работу счётчика, которая может привести к искажению результатов измерений или нарушению его работоспособности;
Деинсталляции SIM-карты из держателя;
Отключения батареи телеметрии;
Обнаружения расхода газа после открытия клапана - счётчик газа с запорным клапаном СМТ-Комплекс-К при передаче данных на сервер вместе с архивами измерений передаёт данные архивов по событиям клапана.

Система самодиагностики счётчика газа с запорным клапаном СМТ-Комплекс-К G10, фланец Ду40 с запорным клапаном постоянно контролирует работоспособность основных узлов прибора, в том числе работу запорного клапана. Архивы, передаваемые на сервер, кроме данных об объёме газа, прошедшего через счётчик, содержат информацию о текущем состоянии клапана и его изменениях с указанием времени и причин их вызвавших.

Смарт-функции

Измерение объёма природного газа, приведённого к стандартным условиям;
Реализован прямой метод измерения - аттестация методики выполнения измерений не требуется;
Надёжная защита от внешних несанкционированных воздействий, искажающих результаты измерений;
Система диагностики работоспособности прибора;
Дистанционная передача измеренных данных и архивов событий на сервера поставщика и потребителя газа;
Передача данных по каналам GPRS, GSM, оптическому каналу;
Сбор и анализ данных выполняется программно-техническим комплексом «Газсеть», установленным на серверах поставщика и потребителя газа;
Работа в мобильном приложении «Моя Газсеть» для абонентов узлов учёта газа;
Автономная работа комплекса - не менее 12 лет.

Технические характеристики

Характеристика	Значение
Диапазон измеряемых расходов	от 0,1 м3/ч до 16 м3/ч, Qном 10,0 м3/ч
Измеряемая среда	природный газ по ГОСТ 5542
Измерение стандартного объёма	t_ст=20⁰С P_ст= 760 мм.рт.ст. (101,325 кПа)
Основная относительная погрешность, %	± 3 от Q_мин до 0,1Q_ном включ. ± 1,5 св. 0,1Q_ном до Q_макс включ.
Дополнительная допускаемая погрешность вне диапазона температур от +15⁰С до +25⁰С на каждые 10⁰С отклонения от границы диапазона	±0,4%
Потеря давления ΔP при Qмакс, Па, не более: G25	350
Порог чувствительности, м3/час: G25	0,02
Максимальное рабочее избыточное давление измеряемой среды, кПа, не более	15
Температура окружающей среды, ⁰С	от -40 до +60
Температура измеряемой среды, ⁰С	от -25 до + 55
Тип присоединения к трубопроводу	Фланец DN 40, Внутренняя резьба 1 ¼″
Степень защиты от воздействия окружающей среды	IP54
Маркировка взрывозащиты	1Ex ib IIB T4 Gb X
Каналы передачи данных	Оптический канал, Встроенная GSM/GPRS телеметрия, Подключаемая внешняя GSM/GPRS телеметрия
Архивы	Интервальный - предусматривает интервальные записи с периодом 1 час на начало каждого часа; Суточный - предусматривает интервальные записи с периодом 1 сутки на начало "газового дня"; Архив изменений - предназначен для контроля и хранения данных обо всех изменениях настраиваемых параметров СМТ-Комплекс; Архив телеметрии - предназначен для логирования процесса работы встроенного модуля телеметрии, фиксации активности оптического интерфейса; Архив системный - предназначен для фиксации сервисной информации по сбоям аппаратных систем и ПО СМТ-Комплекс.
Срок работы элементов питания для измерений	Не менее 12 лет
Срок работы элементов питания встроенного модуля телеметрии	Не менее 3 лет (при ежесуточном режиме работы), допускается замена элементов питания в течение всего периода эксплуатации
