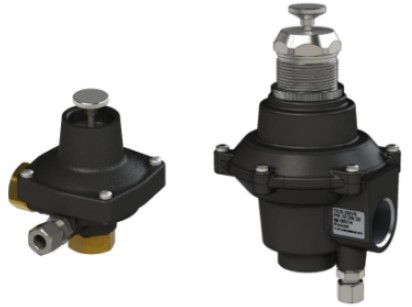

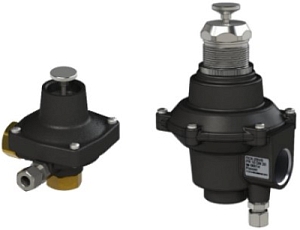

Предохранительные сбросные клапаны ПСК

Назначение

Клапаны предназначены для защиты технологического и газоиспользующего оборудования от чрезмерного повышения давления газа путем сброса избыточного давления в атмосферу до установленной величины.

Варианты исполнения:

ПСК - ХХ2- Х- Х5 где,

Х1 – диаметр условного прохода из ряда DN20, DN25;
Х2 – тип выходного давления;
Х3 – верхний предел настройки срабатывания в кПа;
Х – тип монтажа;
Х5 – отбор давления.

Доступные варианты заказа

Наименование изделия Dn Тип выходного давления Верхний предел настройки срабатывания, кПа Тип Отбор
H   C   C1 C2 B   5     6     20   50   75   125 300 360 400 700 -     МК - Ф
ПСК 20 + + + + + +
+ + + + + +
+ + + + + +
25 + + + + + + +
+ + + + + + + +
+ + + + + + +

Технические характеристики

  • Рабочая среда: природный газ по ГОСТ 5542;
  • Точность срабатывания, %, не более: ±5;

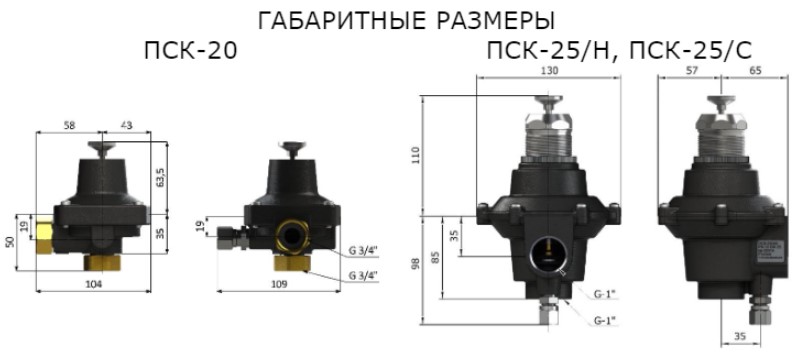

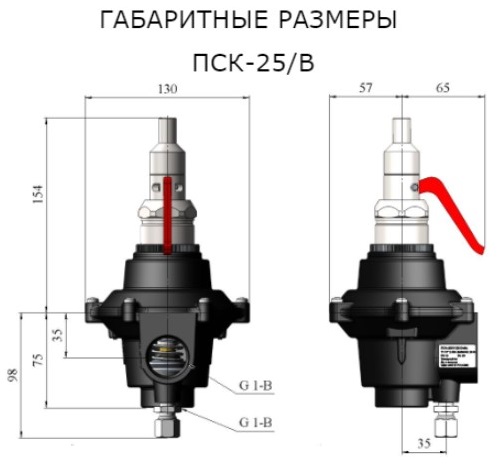

  • Присоединительные размеры: DN20 - G3/4, DN25 - G1-B;
  • Масса, кг, не более: DN20 - 0,5, DN25 - 2;
  • Класс герметичности: Класс «А» по ГОСТ 9544-2015;
  • Средний срок службы, лет: 30.
Наименование параметра или размера Величины по исполнениям
ПСК-20
H/6 C1/50 C2/360
Максимальное давление на входе, кПа 6 50 360
Диапазон настройки срабатывания, кПа  2...6 6...50 50...360
Наименование параметра или размера Величины по исполнениям
ПСК-25
H/5 H20 C/75 C/125   C/300   B/400   B/700
Максимальное давление на входе, кПа 5 20 75 125 300 400 700
Диапазон настройки срабатывания, кПа 2...5 5...20 20...75 50...125 125...300 125...400 400/700

Основные преимущества

  • Защита уплотнения рабочего клапана от продавливания калибровочным устройством, позволяющим сохранять стабильность и точность закрытия/открытия в течение длительного периода эксплуатации (применено для исполнения DN25);
  • Возможность подключения устройств настройки непосредственно к клапану через встроенный в корпус выделенный штуцер;
  • Эргономичный механизм настройки давления срабатывания с контровочным кольцом (применено для исполнения DN25);
  • Полимерное покрытие корпусных элементов, позволяет обеспечить длительный срок службы и идеальный внешний вид;
  • Антикоррозионное покрытие всех элементов конструкции обеспечивает длительный срок службы компонентов;
  • Монтажный комплект для подключения к трубопроводам на входе и выходе (ниппель + гайка).

ПОЧЕМУ ПРИМЕНЕНИЕ ПСК ООО «АТЛАНТ» ВАЖНО!

Защита уплотнения рабочего клапана ПСК Защита уплотнения рабочего клапана.

Примененная технология исключает чрезмерную деформацию рабочего клапана от длительного воздействия регулировочной пружины, а также исключает ненормируемые протечки и увеличивает срок службы клапана в целом.

Решение повышает удовлетворенность от использования качественных комплектующих устройств в составе шкафных и блочных пунктов

Встроенный узел средств контроля и поверки.

Конструктивный элемент позволяет исключить установку дополнительной арматуры, изготовление и дополнительные сварные швы на подводящем трубопроводе.

Решение позволяет снизить затраты на производство и обслуживание шкафных и блочных пунктов за счет исключения ряда операций и комплектующих устройств.

Встроенный узел средств контроля и поверки клапан ПСК

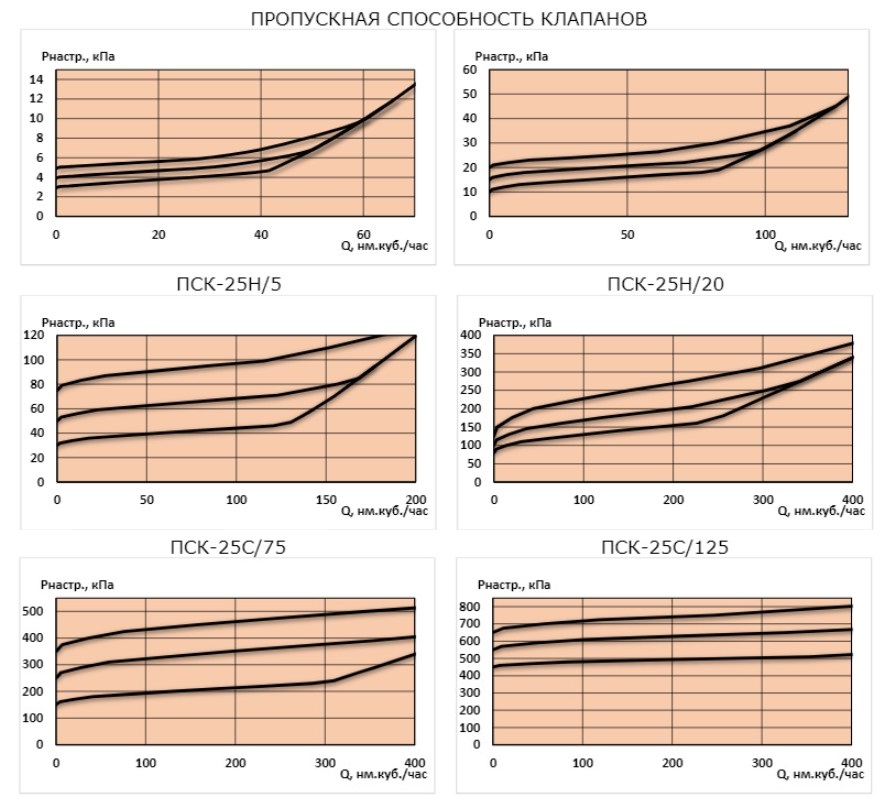

Рекомендации по применению клапанов

Эффективное применение клапанов DN20 возможно на установках с пропускной способностью до 1000 нм3/ч.

Эффективное применение клапанов DN25 возможно на установках с пропускной способностью до 15000 нм3/ч, совместно с такими регуляторами давления газа как: РДНК, РДСК, РДК, РДГ-50, РДБК-50, РДУК-50, РПД-50и иных с условным проходом DN50, а в отдельных случаях и с DN80.
