Фильтры газовые сетчатые ФГС-50

Назначение

Фильтры предназначены для очистки неагрессивных газов и воздуха от механических примесей (окалины и пыли), эрозирующих уплотнительные поверхности клапанов регуляторов давления, предохранительных клапанов, запорной арматуры, а также засоряющих и выводящих из строя импульсные коммуникации и приборы в сетях газораспределения и газопотребления.

Технические характеристики

Рабочая среда: природный газ по ГОСТ 5542, неагрессивные газы;
Номинальный диаметр: DN 50;
Номинальное давление: PN 16;
Перепад давления на фильтр-элементе: до 10 кПа;
Пропускная способность: до 6000 нм³/ч;
Присоединение: фланцевое;
Масса: не более 6 кг;
Диапазон рабочих температур: от -40 до +60 °С.

Основные преимущества

Увеличенная полость фильтра;
Отбойник механических частиц;
Отверстие для слива конденсата;
Встроенный индикатор перепада давления (опция);
Подключение внешнего индикатора перепада давления Delta15 (опция);
Посадочные места для подключения внешнего индикатора (опция);
Подключение продувочного трубопровода непосредственно к корпусу фильтра;
Сменный фильтр-элемент.

Варианты исполнения

ФГС - 50 Delta ХХ ТУ 3683-004-26850492-2017
|
(Переменные опции)

Переменные опции:

01 — Встроенный индикатор перепада давления; Защитное покрытие корпуса; Направление потока среды любое; Отверстие G3/4-B для подключения продувочного трубопровода; Заглушка для слива конденсата.
02 — Направление потока среды слева-направо; Отверстие G3/4-B для подключения продувочного трубопровода.
03 — Направление потока среды справа-налево; Отверстие G3/4-B для подключения продувочного трубопровода.

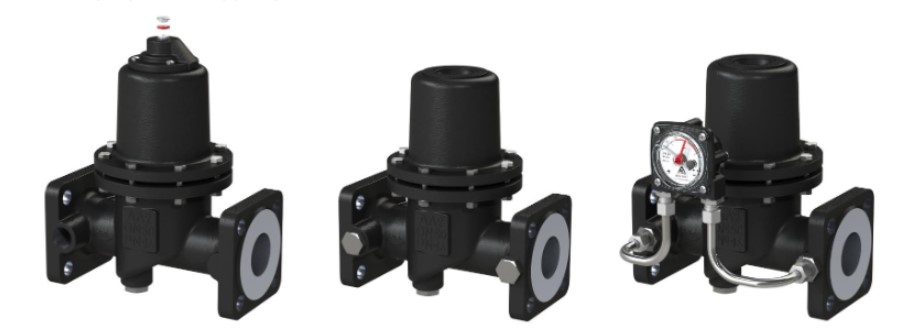

Варианты исполнения ФГС-50 Delta

Примечание! Фильтры не стандартных исполнений, в том числе и с внешними индикаторами, доступны к заказу.

ФИЛЬТРЫ ВЫСОКОГО КАЧЕСТВА залог длительной эксплуатации оборудования Газорегуляторных Пунктов

Технические решения, заложенные в современных качественных фильтрах для газораспределения, позволяют обеспечить:

защиту клапанов и подвижных элементов защитной, редуцирующей и предохранительной арматуры за счет высокой степени фильтрации от механических частиц;
защиту фильтрующего элемента от пробоя крупными частицами;
надежное уплотнение съемных частей фильтра;
длительный срок службы резьбовых соединений подверженных механическому воздействию во время регламентных работ по очистке фильтра;
мониторинг текущего уровня засорения фильтро-элемента;
контроль засорения в часы пикового потребления газа.

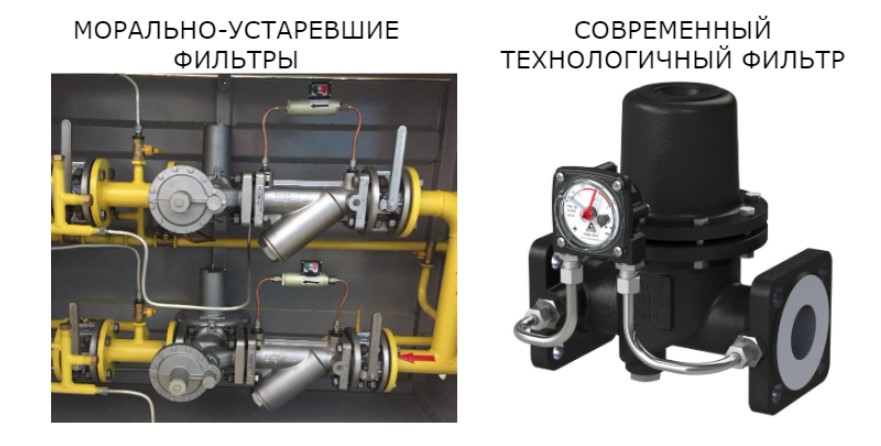

Фильтры газовые сетчатые

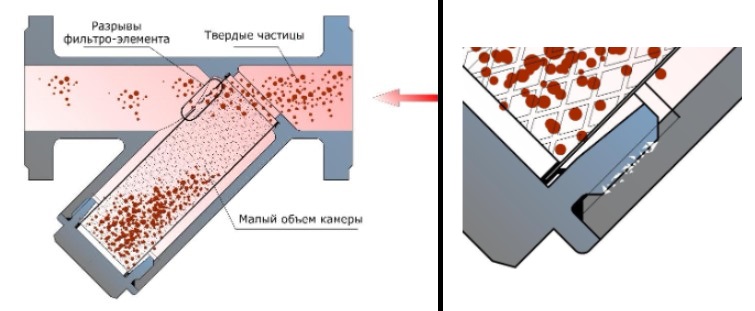

Минусы использования устаревших фильтров

Высокий риск пробоя фильтрующей кассеты из-за того, что поверхность фильтро-элемента расположена на пути следования крупных механических элементов;
Малый объем камеры ведет к увеличению сопротивления потоку и занижению пропускной способности;
Резьба на деталях из литейных алюминиевых сплавов разрушаются от частого свинчивания, что ведет к их полному износу и непригодности дальнейшей эксплуатации фильтров.

Минусы использования устаревших фильтров

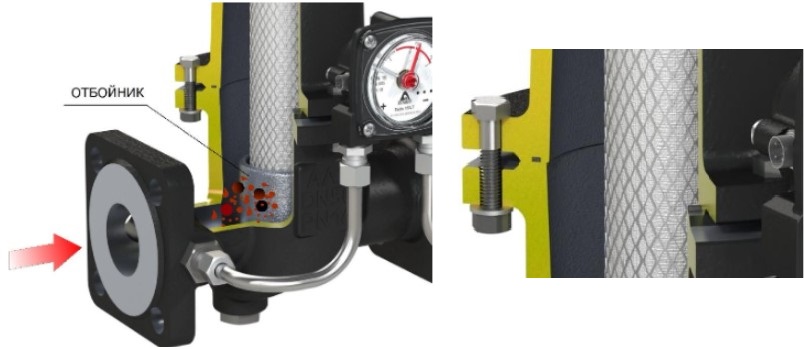

Плюсы фильтров DELTA

В фильтрах Deltaреализована защита фильтро-элементаза счет установки на пути следования потока поверхности отбоя;
Увеличенный объем камеры позволяет уменьшить сопротивление потоку и значительно повысить пропускную способность фильтра.
Все съемные элементы реализованы на основе фланцевых соединений и стандартизованных резьбовых деталей (болт+ гайка) повышенной прочности.

Плюсы фильтров DELTA

При всех плюсах цена современных фильтров не многим выше морально-устаревших и небезопасных. Стоимость владения (приобретение + затраты на эксплуатацию) современными фильтрами значительно ниже за счет надежной и длительной эксплуатации!
