Регуляторы-стабилизаторы давления в базовой комплектации DN 32-100, с присоединительными фланцами PN 16
Новости компании

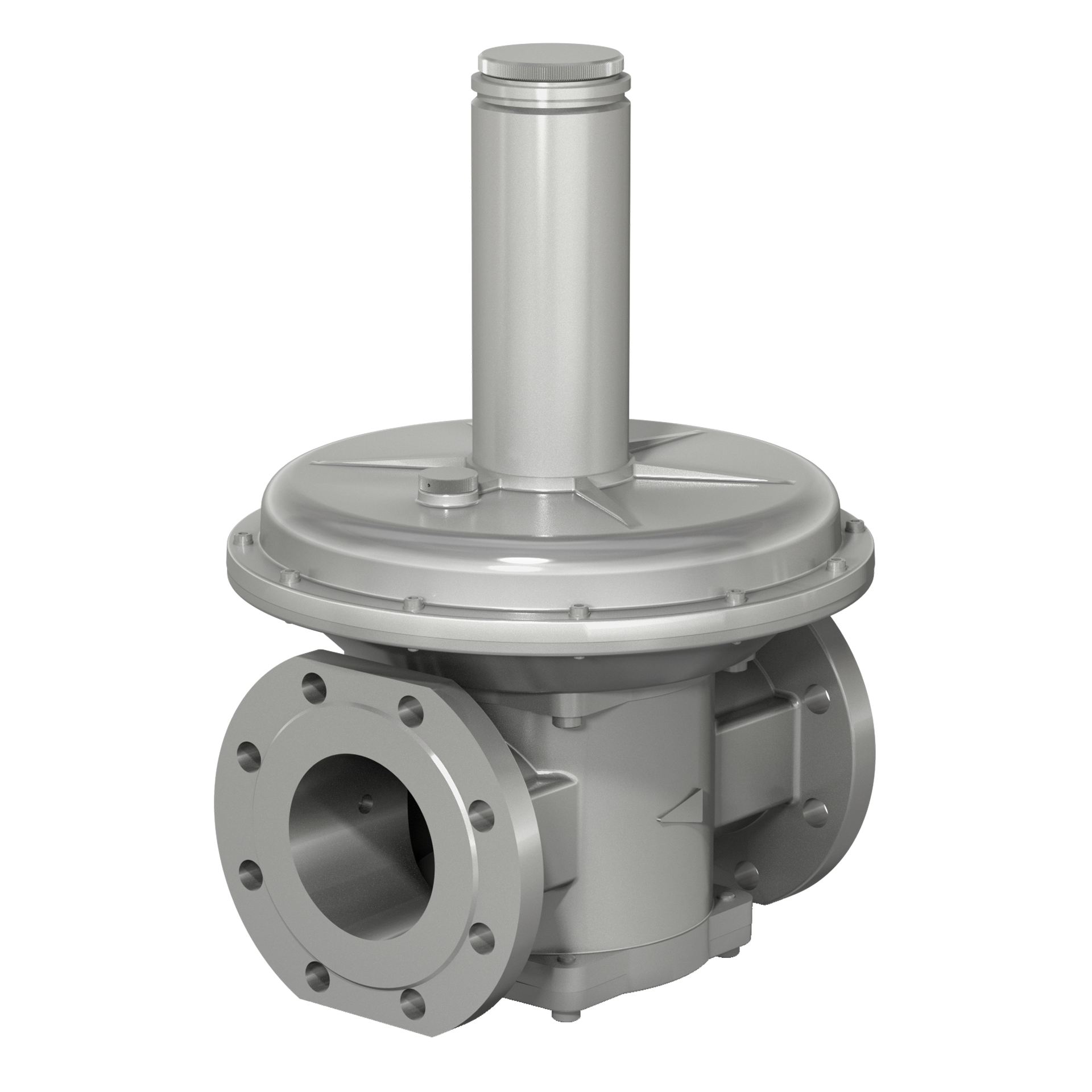

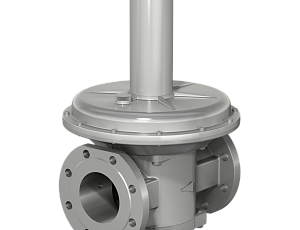

Регуляторы-стабилизаторы давления в базовой комплектации DN 32-100, с присоединительными фланцами PN 16

Регуляторы-стабилизаторы давления предназначены для снижения, регулирования и поддержания давления (расхода) углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов на выходе постоянным в заданных пределах независимо от изменений входного давления и работают без использования постороннего источника энергии.

При заказе регуляторов-стабилизаторов с присоединительными фланцами PN16 обязательно необходимо указывать в заявке: «с присоединительными фланцами PN16».

Материал корпуса: Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

Климатическое исполнение:

  • У3.1 (-30...+60 °C);
  • У2 (-40...+60 °C).

Максимальное давление на входе:

  • Для РС ... - 1 - ... - 1 бар (1 000 мбар);
  • Для РС ... - 6 - ... - 6 бар (6 000 мбар).

Максимальное отклонение давления на выходе: ±15 % от настроенной величины при изменении входного давления в пределах ±30 % от фактического.

Давление закрытия регулятора: Не превышает выходного давления, полученного при расходе, равном 5 % от максимального расхода, более чем в 1,5 раза.

Монтажное положение: Любое, за исключением, когда труба располагается ниже продольной оси регулятора.

Средний срок службы стабилизатора давления газа: Не менее 9 лет.

Дополнительно: Диапазон регулирования выходного давления определяется типоразмером пружины, установленной в корпус регулятора-стабилизатора.

Пример обозначения регулятора-стабилизатора давления номинальным диаметром DN-100 (4 дюйма), на максимальное рабочее давление 1 бар (0,1 МПа), диапазон выходного давления (7...30) мбар, что соответствует исполнению 042; исполнение с присоединительными фланцами PN 16 бар, вид климатического исполнения У3.1:

Регулятор-стабилизатор давления РС 4-1-В-042 (исполнение: с присоединительными фланцами PN 16), У3.1.

Исполнения регуляторов-стабилизаторов давления в базовой комплектации с присоединительными фланцами PN 16:

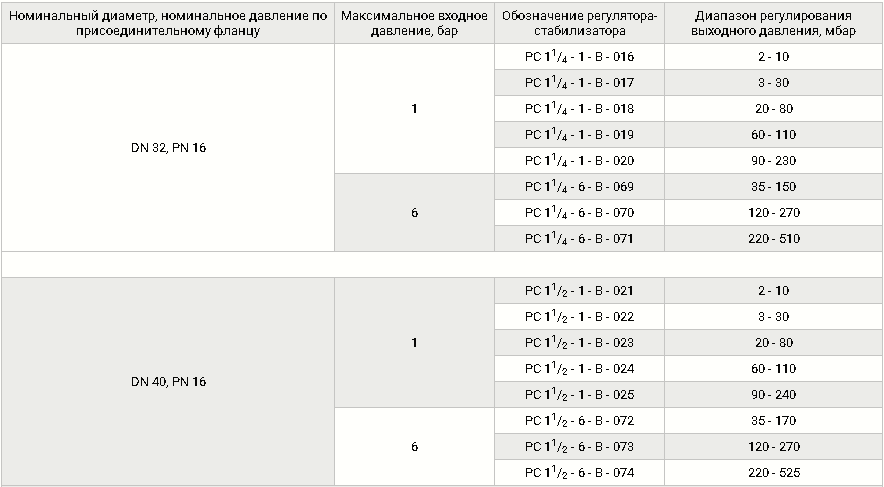

Стабилизаторы базовые DN 32-100, с фланцами, таблица 1

Стабилизаторы базовые DN 32-100, с фланцами, таблица 2

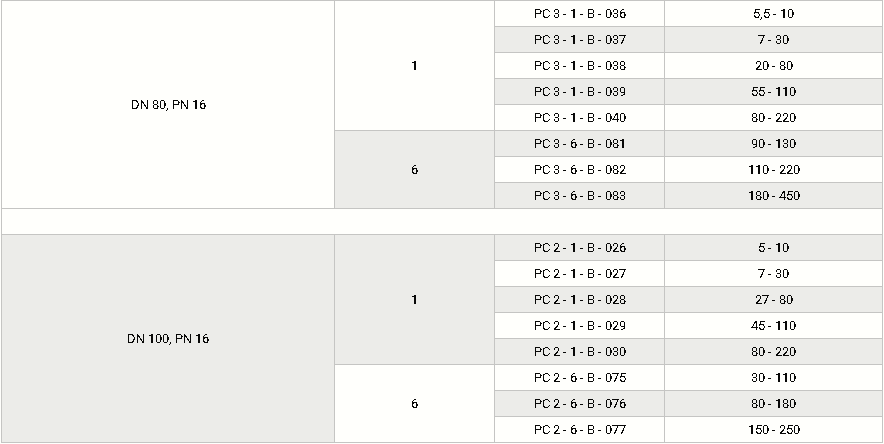

Стабилизаторы базовые DN 32-100, с фланцами, таблица 3

Стабилизаторы базовые DN 32-100, с фланцами, схема

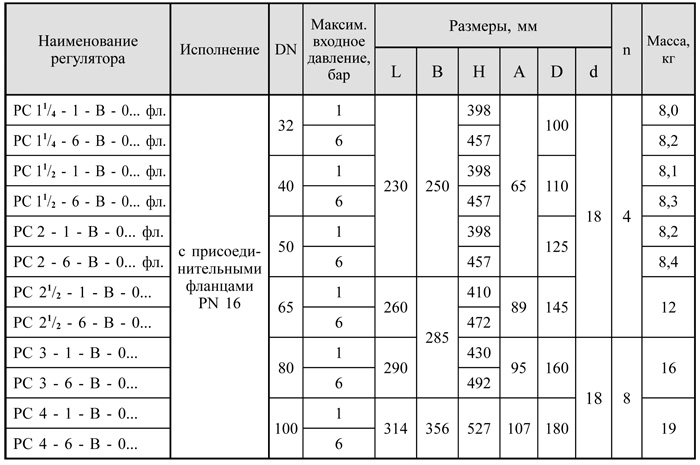

Стабилизаторы базовые DN 32-100, с фланцами, таблица
