Регуляторы-стабилизаторы давления со встроенным ПСК DN 15-100, с присоединительными фланцами PN 16
Новости компании

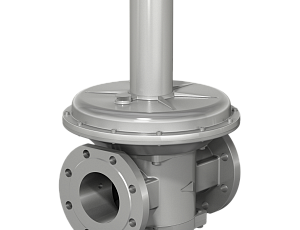

Регуляторы-стабилизаторы давления со встроенным ПСК DN 15-100, с присоединительными фланцами PN 16

Регуляторы-стабилизаторы давления предназначены для снижения, регулирования и поддержания давления (расхода) углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов на выходе постоянным в заданных пределах независимо от изменений входного давления и работают без использования постороннего источника энергии.

Предохранительно-сбросной клапан (далее - ПСК), входящий в состав регулятора давления, производит выпуск газа в атмосферу при незначительном повышении контролируемого давления на выходе.

При заказе регуляторов-стабилизаторов с присоединительными фланцами PN16 обязательно необходимо указывать в заявке: «с присоединительными фланцами PN16».

Материал корпуса: Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

Климатическое исполнение:

  • У3.1 (-30...+60 °C);
  • У2 (-40...+60 °C).

Максимальное давление на входе:

  • Для РС ... - 1 - ... - 1 бар (1 000 мбар);
  • Для РС ... - 6 - ... - 6 бар (6 000 мбар).

Максимальное отклонение давления на выходе: ±15 % от настроенной величины при изменении входного давления в пределах ±30 % от фактического.

Давление закрытия регулятора: Не превышает выходного давления, полученного при расходе, равном 5 % от максимального расхода, более чем в 1,5 раза.

Монтажное положение: Любое, за исключением, когда труба располагается ниже продольной оси регулятора.

Средний срок службы стабилизатора давления газа: Не менее 9 лет.

Дополнительно: Диапазон регулирования выходного давления определяется типоразмером пружины, установленной в корпус регулятора-стабилизатора.

Пример обозначения регулятора-стабилизатора давления номинальным диаметром DN-80 (3 дюйма), на максимальное рабочее давление 1 бар (0,1 МПа), диапазон выходного давления (20...60) мбар, диапазон настройки предохранительно-сбросного клапана (40...170) мбар (диапазоны настроек соответствуют трехзначному коду 135); исполнение с присоединительными фланцами PN 16 бар, вид климатического исполнения У3.1:

Регулятор-стабилизатор давления РС3-1-С-135 (исполнение: с присоединительными фланцами PN 16), У3.1.

Исполнения регуляторов-стабилизаторов давления со встроенным ПСК с присоединительными фланцами PN 16:

Стабилизаторы давления с ПСК DN 15-100, с фланцами PN 16, таблица 1

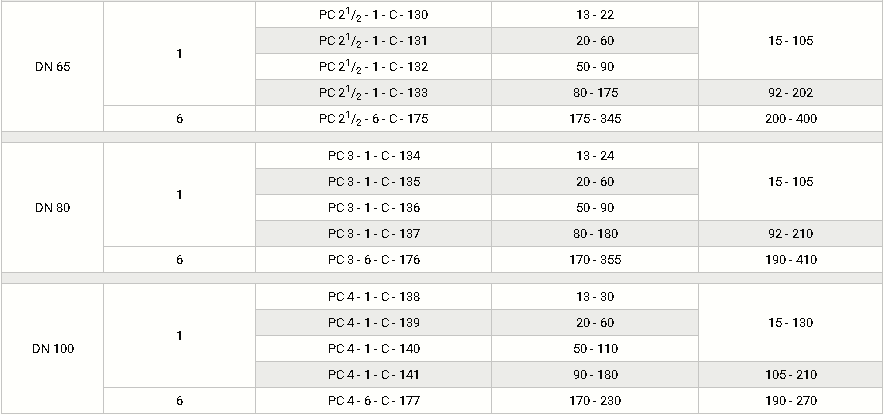

Стабилизаторы давления с ПСК DN 15-100, с фланцами PN 16, таблица 2

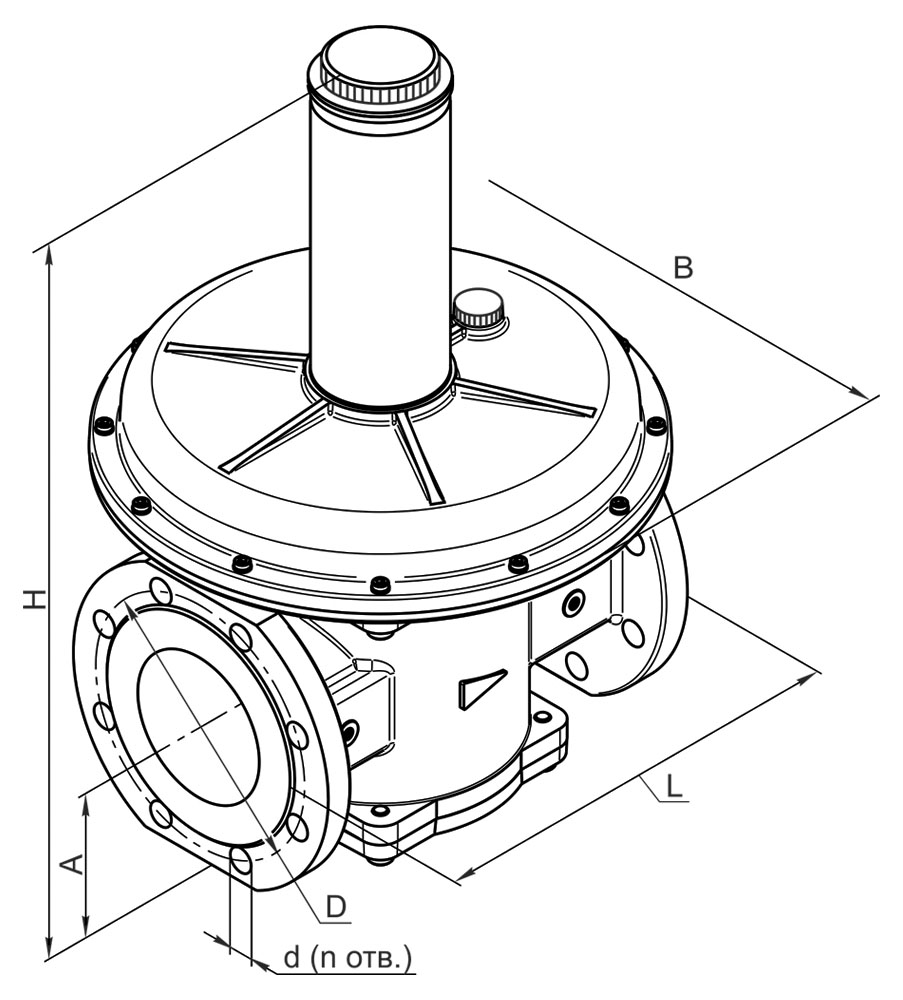

Стабилизаторы давления с ПСК DN 15-100, с фланцами PN 16, схема

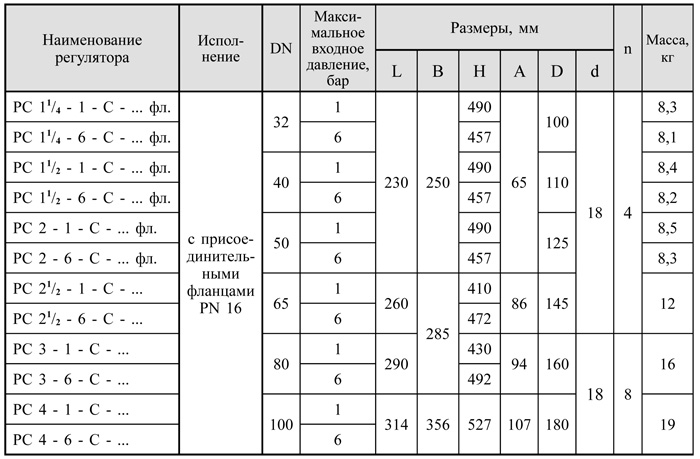

Стабилизаторы давления с ПСК DN 15-100, с фланцами PN 16, таблица
