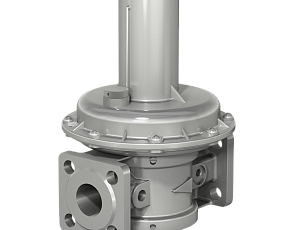

Регуляторы соотношения давления газ-воздух DN 15-100

Регулятор соотношения давления газ-воздух – предназначен для получения смеси газ-воздух в необходимом соотношении и автоматического поддержания данного соотношения.

Изготавливаются в трех исполнениях по назначению:

  • 1 - регулятор соотношения давления газ-воздух 1:1;
  • 2 - регулятор соотношения давления газ-воздух (давление газа меньше давления воздуха Рвозд. / Ргаз. ≤ 10);
  • 3 - регулятор соотношения давления газ-воздух (давление газа больше давления воздуха Ргаз. / Рвозд. ≤ 2).

Материал корпуса: Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

Климатическое исполнение:

  • У3.1 (-30...+60 °C);
  • У2 (-40...+60 °C).

Максимальное давление на входе: 0,5 бар (500 мбар).

Диапазон давлений на выходе: (0...+200) мбар.

Монтажное положение: Любое, за исключением, когда труба располагается ниже продольной оси регулятора.

Средний срок службы стабилизатора давления газа: Не менее 9 лет.

Условия применения для исполнения 1:

Регулятор соотношения давления газ-воздух 1:1 (исполнение 1) предназначен для получения смеси газ-воздух в соотношении 1:1 и автоматического поддержания данного соотношения. Давление газовой линии подается на входной патрубок. Воздушная линия подсоединяется к резьбовому отверстию верхней крышки. В момент подачи газа на вход регулятора на выходе давление отсутствует до момента подачи давления воздуха.

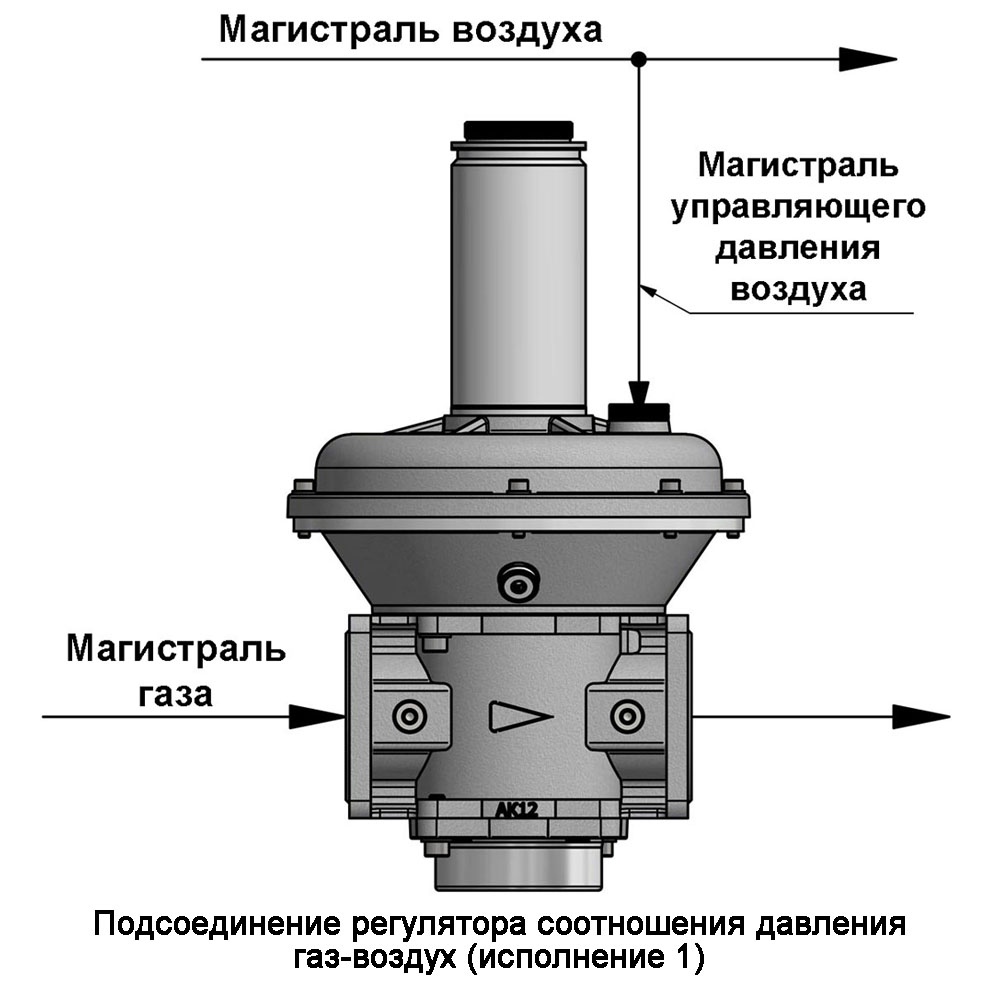

Регулятор газ-воздух, присоединение 1

Условия применения для исполнения 2:

Регулятор соотношения давлений газ-воздух (давление газа меньше давления воздуха Рвозд. / Ргаз. ≤ 10, исполнение 2) - давление газовой линии подается на входной патрубок. Воздушная линия подсоединяется к резьбовому отверстию верхней крышки. Регуляторы соотношения исполнения 2 поставляются в комплекте с дросселирующим узлом, который монтируется на воздушную (управляющую) магистраль. Принцип действия аналогичен регулятору соотношения 1:1, но дополнительно на воздушной магистрали устанавливается дросселирующий узел, регулировка которого позволяет изменять соотношение давлений газ-воздух.

Комплект регулятора соотношения давления газ-воздух и дроссельного узла, устанавливаемого на воздушную магистраль (исполнение 2)

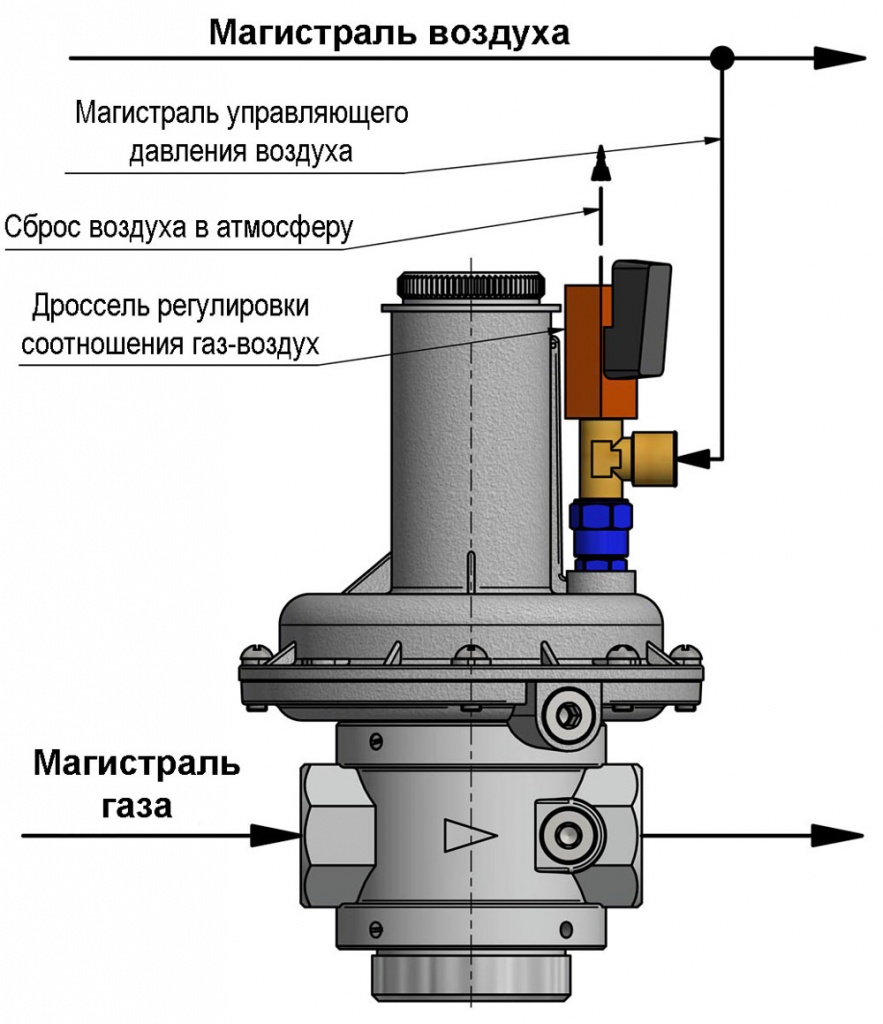

Регулятор газ-воздух, присоединение 2

Условия применения для исполнения 3:

Регулятор соотношения давлений газ-воздух (давление газа больше давления воздуха Ргаз. / Рвозд. ≤ 2, (исполнение 3) - давление газовой линии подается на входной патрубок. Воздушная линия подсоединяется к резьбовому отверстию верхней крышки. Регуляторы соотношения исполнения 3 поставляются в комплекте с дросселирующим узлом, который монтируется на газовую (управляющую) магистраль. Принцип действия аналогичен регулятору соотношения 1:1, но дополнительно на газовой магистрали устанавливается дросселирующий узел, а внутренняя импульсная трубка блокируется.

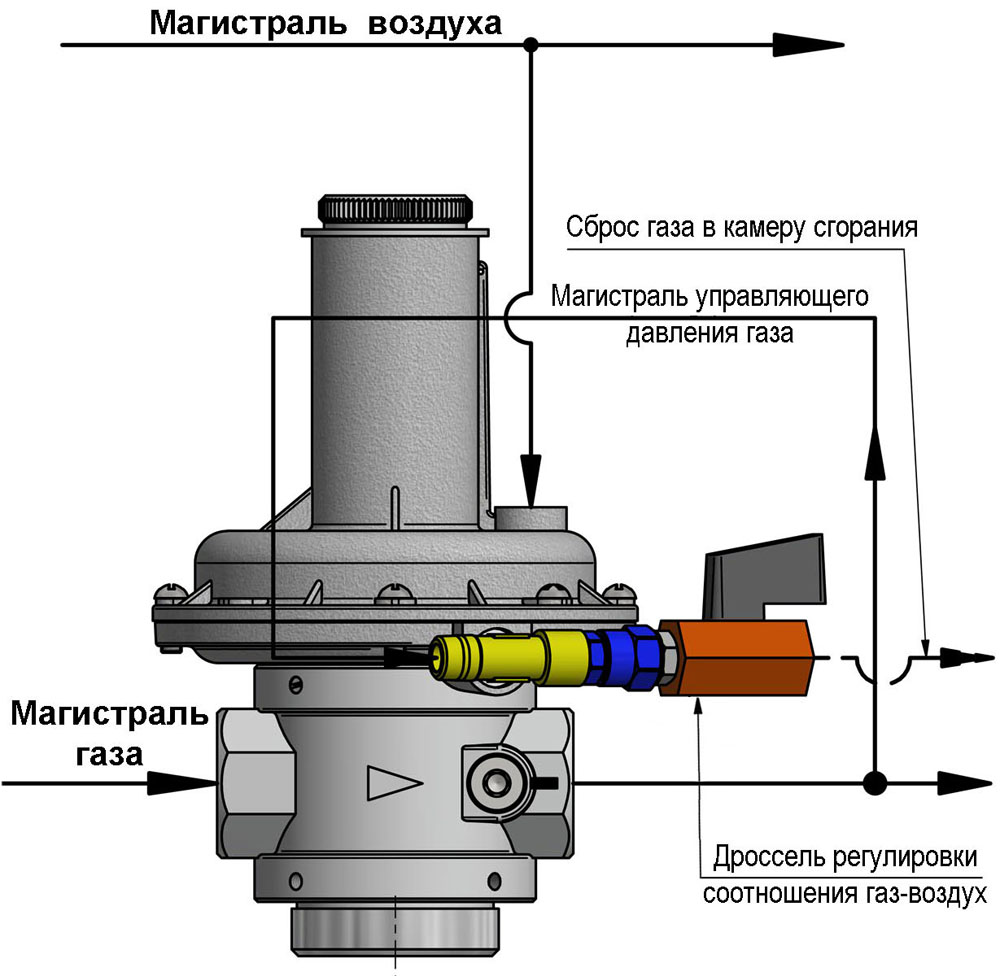

Регулятор газ-воздух, присоединение 3

Комплект регулятора соотношения давления газ-воздух и дроссельного узла, устанавливаемого на газовую магистраль (исполнение 3).

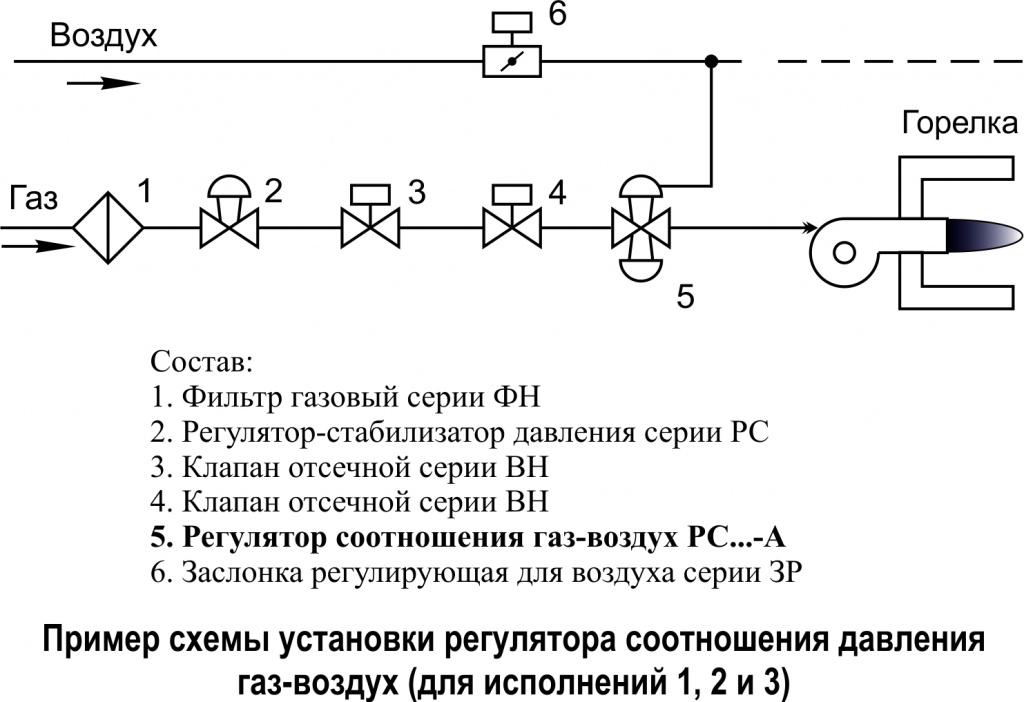

Регуляторы газ-воздух, установка

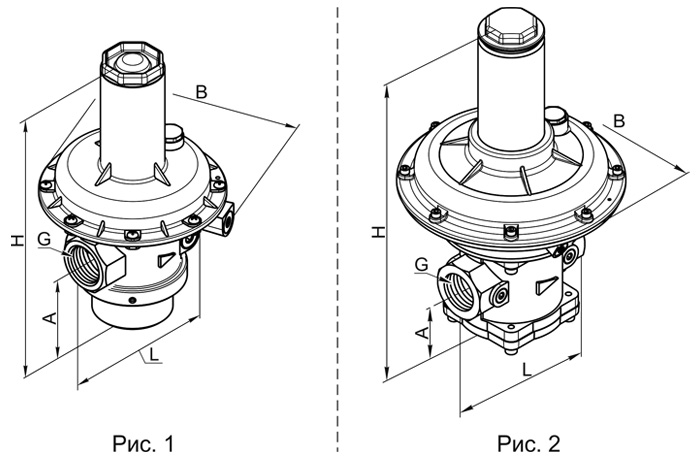

Регуляторы соотношения давления газ-воздух муфтового исполнения:

(дроссельные узлы не показаны)

Регулятор газ-воздух, муфтовый

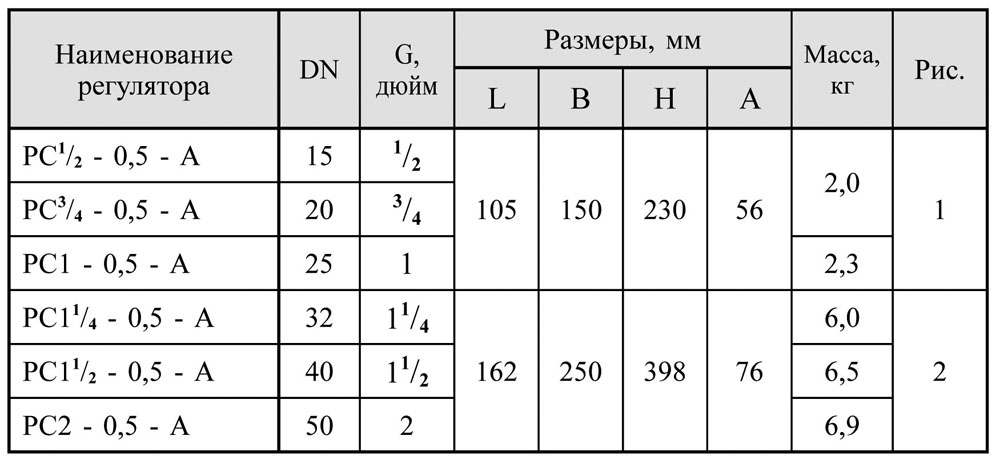

Регулятор газ-воздух, муфтовый, таблица

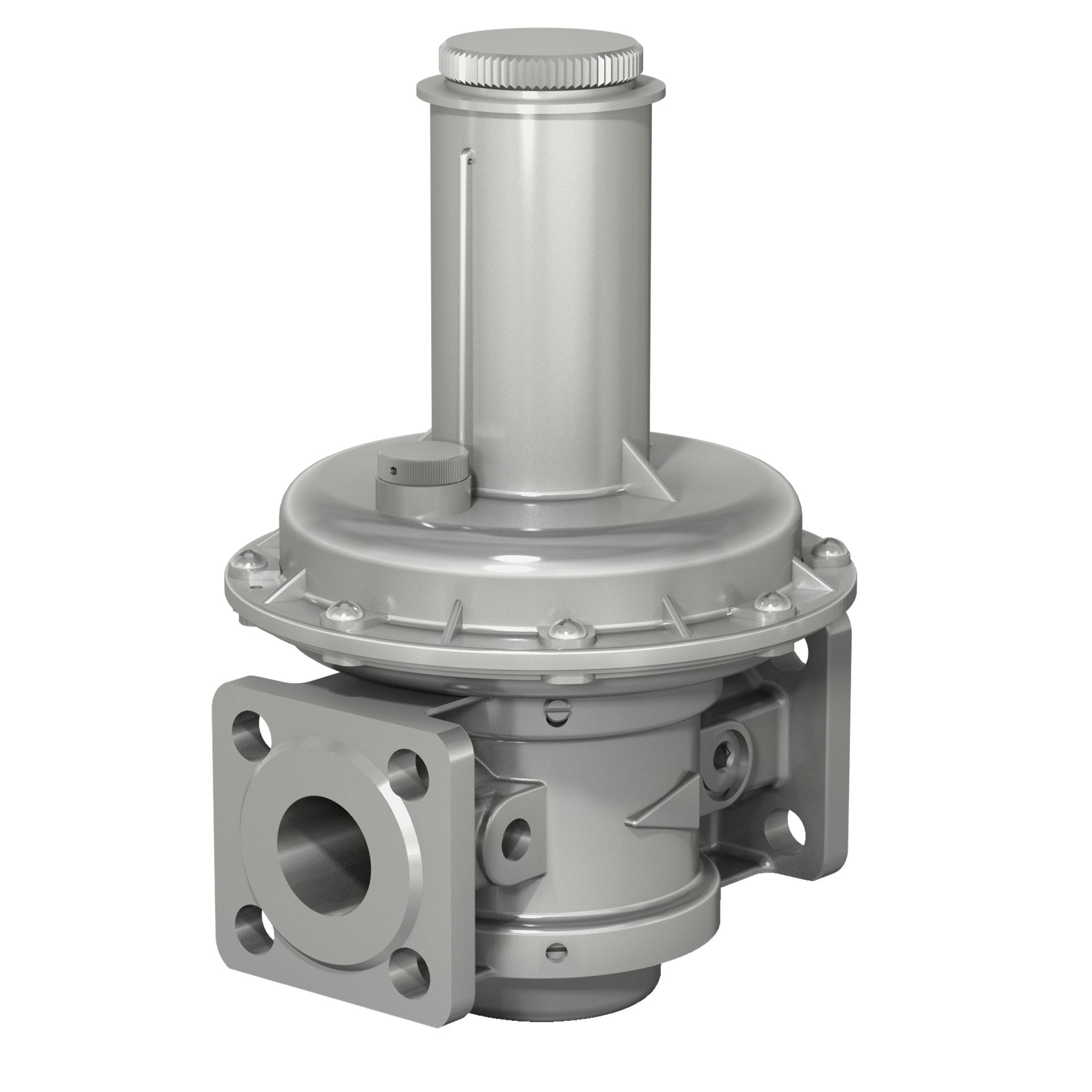

Регуляторы соотношения давления газ-воздух фланцевого исполнения:

(дроссельные узлы не показаны)

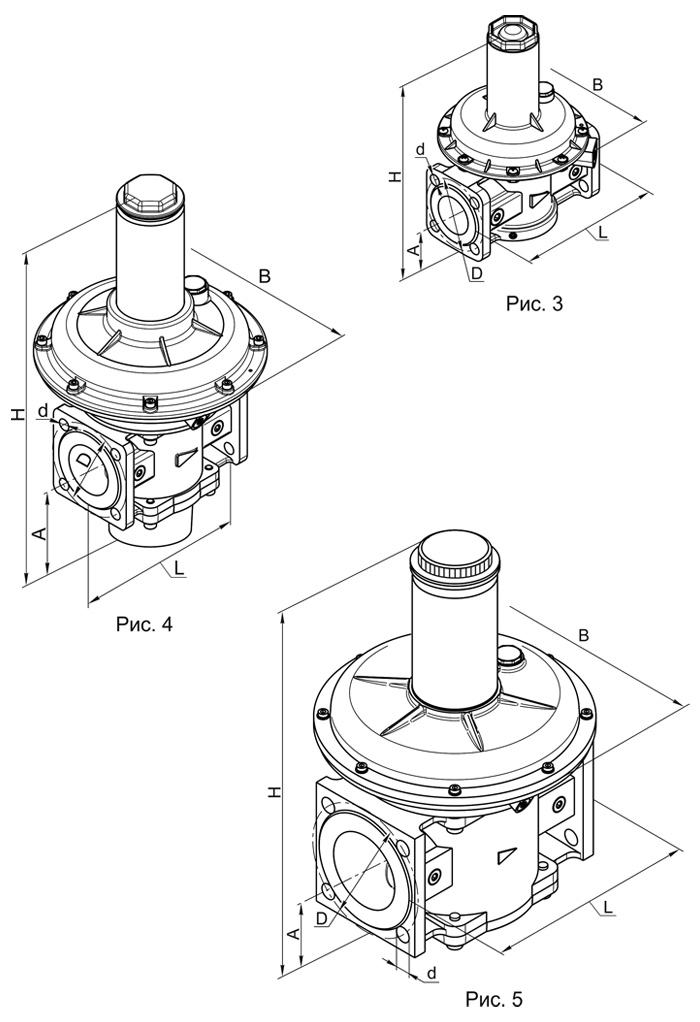

Регулятор газ-воздух, фланцевый

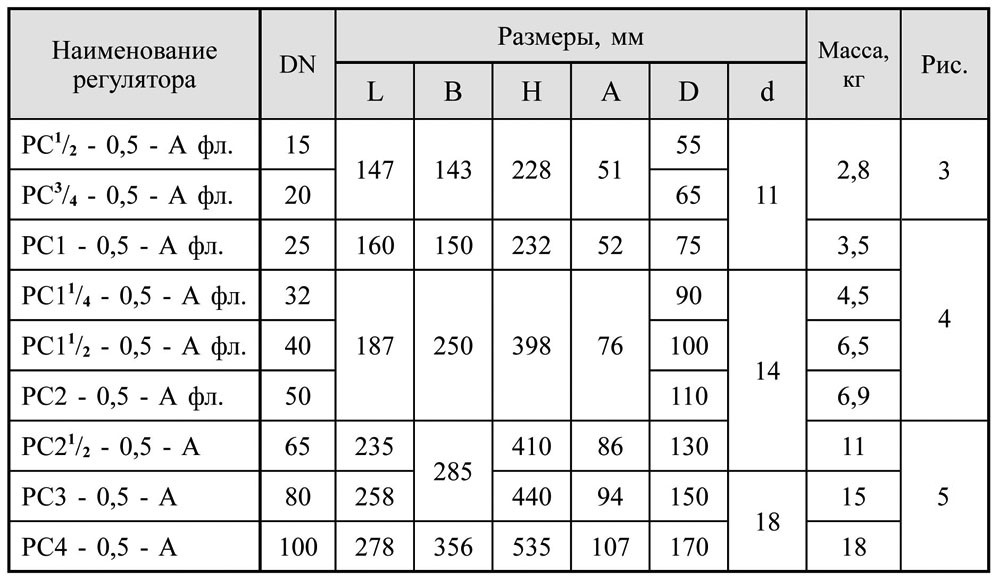

Регулятор газ-воздух, фланцевый, таблица

Регуляторы соотношения давления газ-воздух дополнительно комплектуются:

  • исполнение 2 - дроссельным узлом, устанавливаемым на воздушную магистраль;
  • исполнение 3 - дроссельным узлом, устанавливаемым на газовую магистраль.

Пример записи регулятора соотношения давления газ-воздух номинальным диаметром DN-50 фланцевого исполнения, исполнение 2 (наличие дроссельного узла на воздушной линии), вид климатического исполнения У3.1:

Регулятор РС2-0,5-А фл., исполнение 2 (дроссельный узел на воздушной линии), У3.1
