Муфтовые DN 15-50, с медленным открытием

Характеристики:

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС).
Время открытия:
5...20 с - для DN 15, 20, 25;
5...30 c - для DN 32, 40, 50.
Время закрытия:
не более 1 с.
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Частота включений, 1/час, не более:
30
Полный ресурс, не менее:
50 000 включений
Монтажное положение:
горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз.

В случае заказа клапана во взрывозащищенном исполнении (2 Ex mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву "Е". Пример обозначения: ВН2Т-6Е, 220 В, 50 Гц, У2.

Клапаны с медленным открытием предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа в различных трубопроводных системах, где необходимо медленное открытие клапана (недопустимо наличие пневмоудара в момент включения).

Пример обозначения электромагнитного двухпозиционного клапана номинальным диаметром DN 50 (2 дюйма) с медленным открытием, на рабочее давление 0,6 МПа, муфтового исполнения, напряжение питания 220 В, 50 Гц, вид климатического исполнения У2:

Клапан ВН2Т-6, 220 В, 50 Гц, У2.

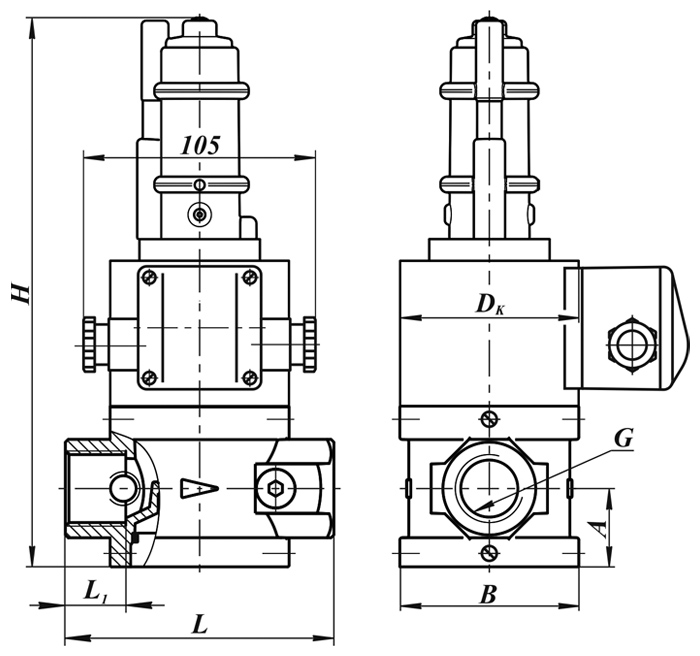

Габаритные и присоединительные размеры
муфтовых клапанов DN 15 - 25 с медленным открытием

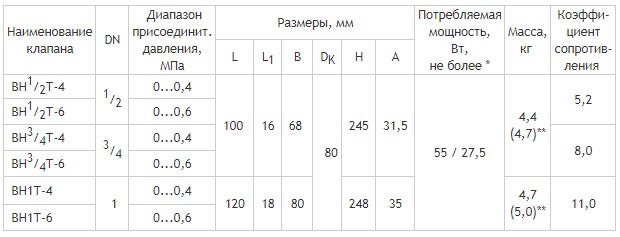

Клапаны муфтовые DN 15 - 25 с медленным открытием, габаритные размеры

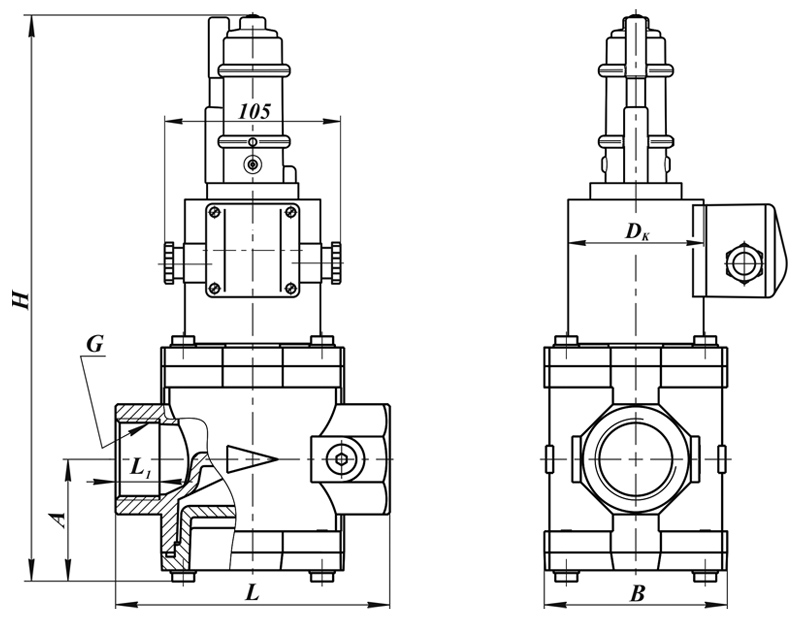

Габаритные и присоединительные размеры
муфтовых клапанов DN 32 - 50 с медленным открытием

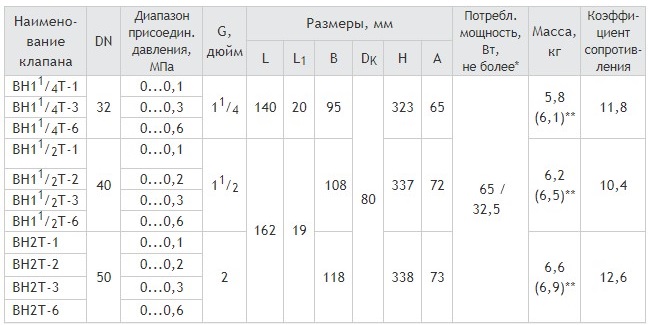

 Клапаны муфтовые DN 32 - 50 с медленным открытием, габаритные размеры

*Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.

**Для взрывозащищенного исполнения клапана.
