Датчики-реле давления газа мембранного типа серии ДРД
Новости компании

Датчики-реле давления газа мембранного типа серии ДРД

Корпусные детали датчика-реле давления выполнены из коррозионностойких материалов (сплавы из цветных металлов, высокопрочная пластмасса, маслобензостойкая резина). Мембрана датчика изготовлена из прорезиненной ткани. Крышка выполнена из прозрачной пластмассы.

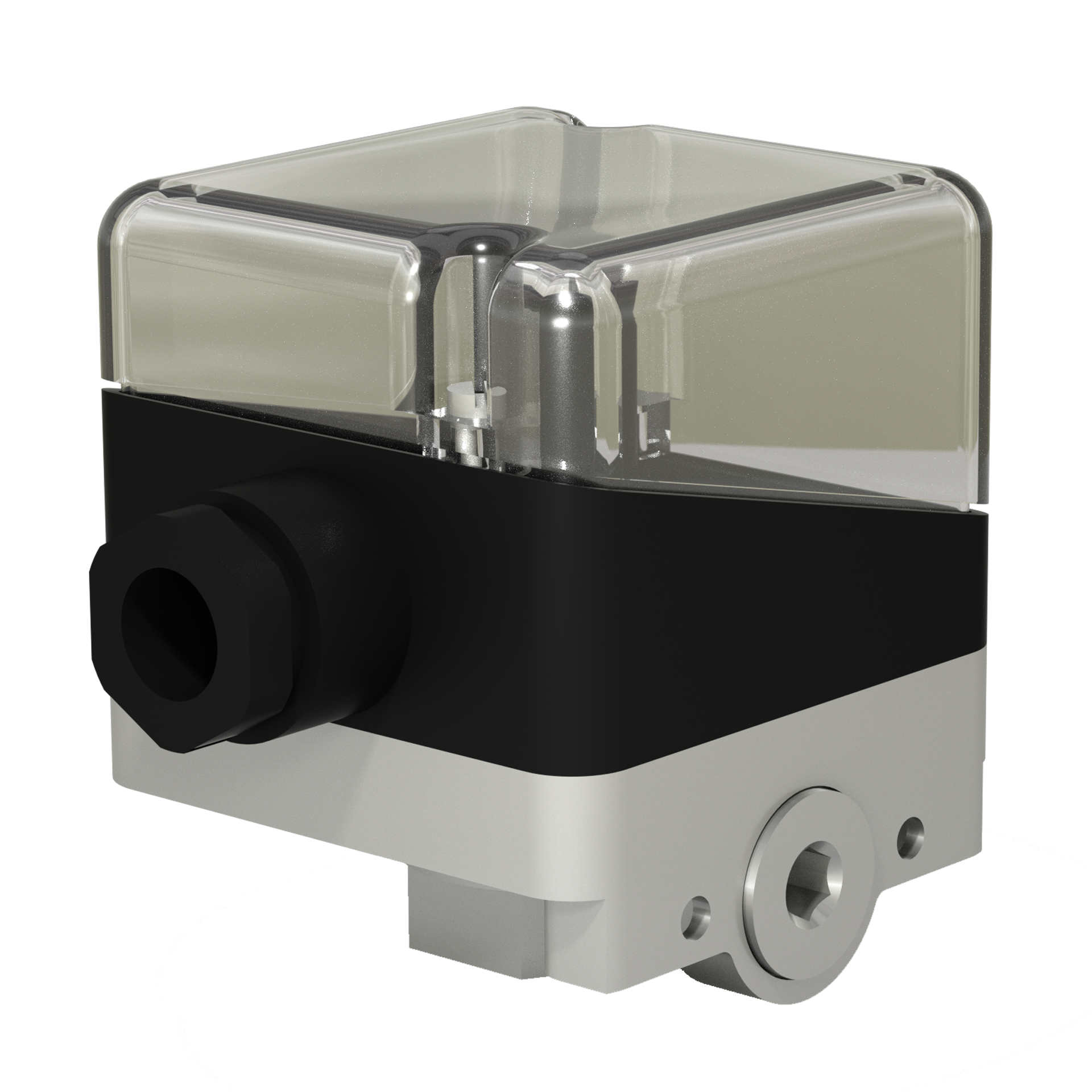

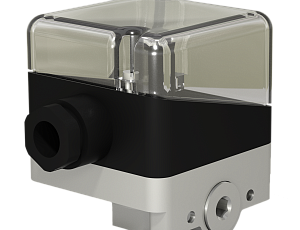

Датчики-реле газовые мембранные ДРД АВ

Датчики-реле избыточного давления ДРД подключаются к системе с помощью резьбовых (G1/4) отверстий А и В. При этом, если давление подаётся через отверстие А, отверстие В закрывается заглушкой и наоборот.

Рекомендуется установка в положении, когда мембрана расположена вертикально (на заводе-изготовителе датчик настроен для эксплуатации в этом положении). При другой установке возникают погрешности из-за влияния массы подвижных деталей, что требует дополнительной настройки датчика с помощью эталонного манометра. При необходимости могут соединяться в блоки (например, если необходимо контролировать верхний и нижний пределы давления).

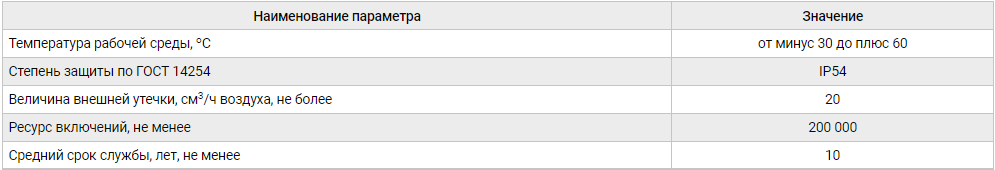

Общие технические характеристики:

Датчики-реле газовые мембранные ДРД, таблица 1

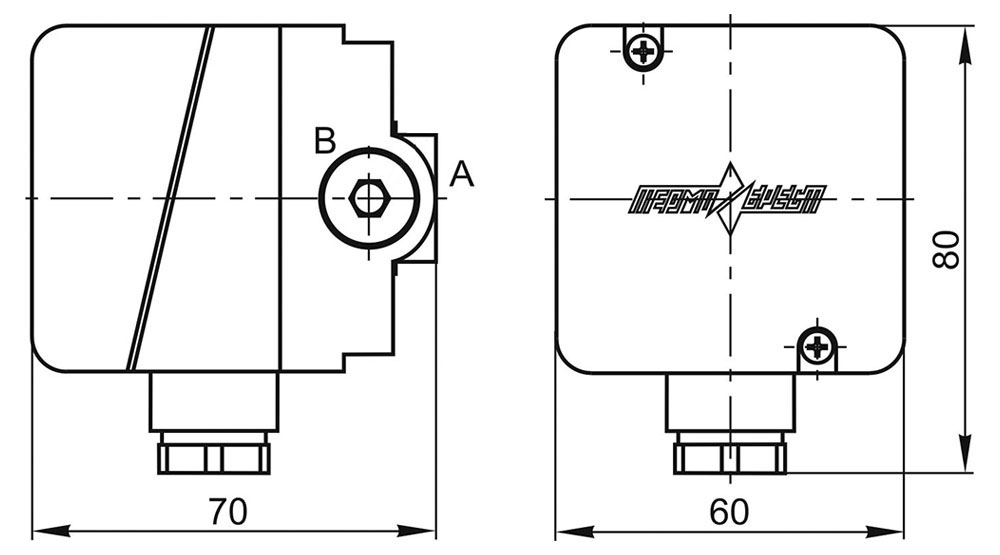

Датчики-реле газовые мембранные ДРД, схема

Габаритные размеры датчиков-реле давления газа серии ДРД (мембранного типа)

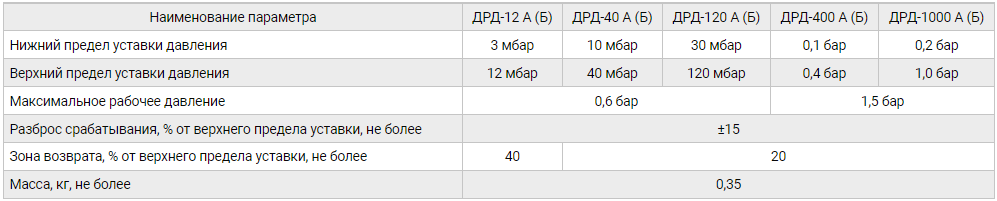

Датчики-реле газовые мембранные ДРД, таблица

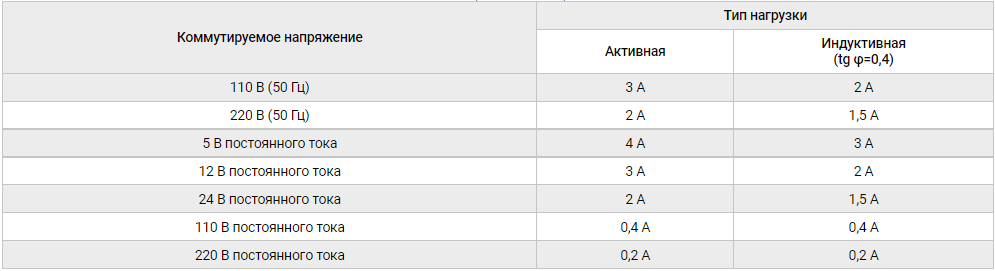

Максимально допустимый ток нагрузки:

Датчики-реле газовые мембранные ДРД, таблица 2

Пример обозначения при заказе модели с верхним пределом уставки равным 1200 Па (12 мбар), предназначенным для контроля избыточного давления, настроенного по шкале на повышение (нарастание) давления: ДРД-12А ТУ РБ 200020142.025-2000.
