Датчики-реле давления газа мембранного типа серии ДРД-Н, ДРД-Т
Новости компании

Датчики-реле давления газа мембранного типа серии ДРД-Н, ДРД-Т

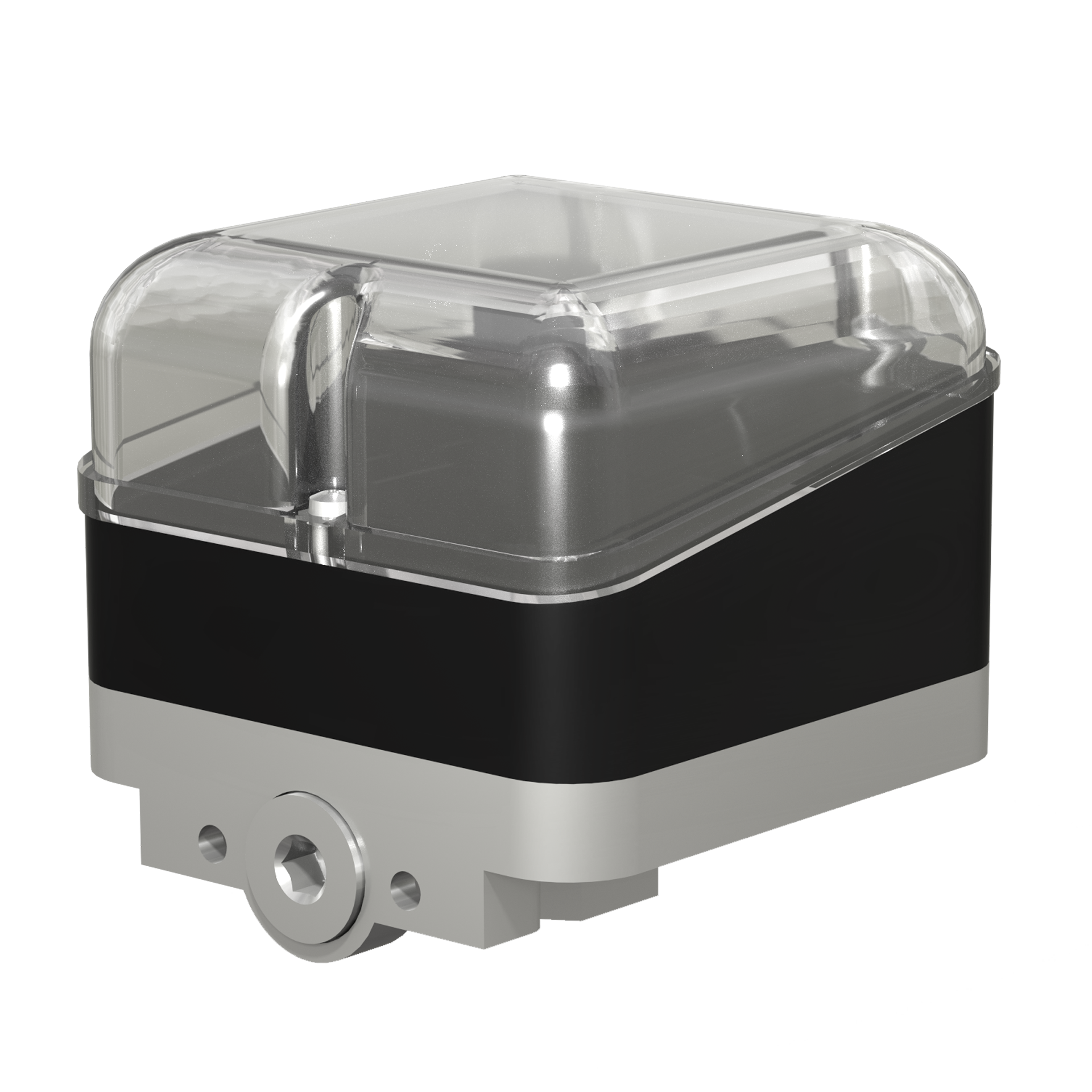

Корпусные детали датчика выполнены из коррозионностойких материалов (сплавы из цветных металлов, высокопрочная пластмасса, маслобензостойкая резина). Мембрана датчика изготовлена из прорезиненной ткани. Крышка выполнена из прозрачной пластмассы.

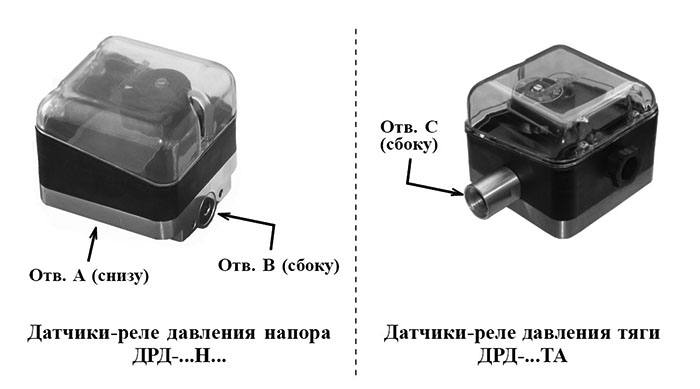

Датчики-реле избыточного давления ДРД-Н (рисунок слева) подключаются к системе с помощью резьбовых (G1/4) отверстий А и В. При этом, если давление подаётся через отверстие А, отверстие В закрывается заглушкой и наоборот. Датчики-реле вакуумметрического давления ДРД-Т (рисунок справа) подключаются к системе с помощью резьбового отверстия C. При этом необходимо, чтобы одно из отверстий (А или В) обязательно было открыто (соединялось с атмосферой). Рекомендуется установка датчика в положении, когда мембрана расположена вертикально (на заводе-изготовителе датчик настроен для эксплуатации в этом положении). При другой установке датчика возникают погрешности из-за влияния массы подвижных деталей, что требует дополнительной настройки датчика с помощью эталонного манометра. При необходимости датчики могут соединяться в блоки (например, если необходимо контролировать верхний и нижний пределы давления).

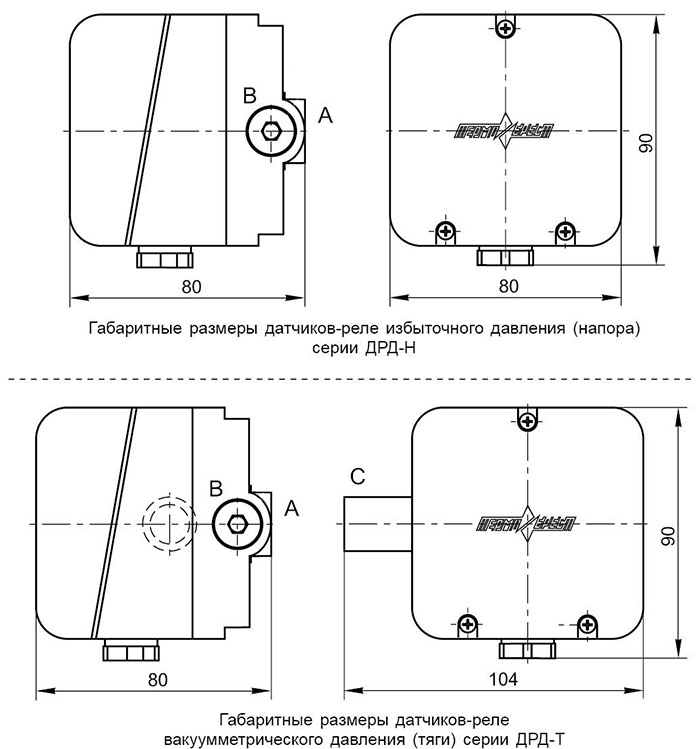

Датчики-реле газовые мембранные ДРД-Н, ДРД-Т, схема

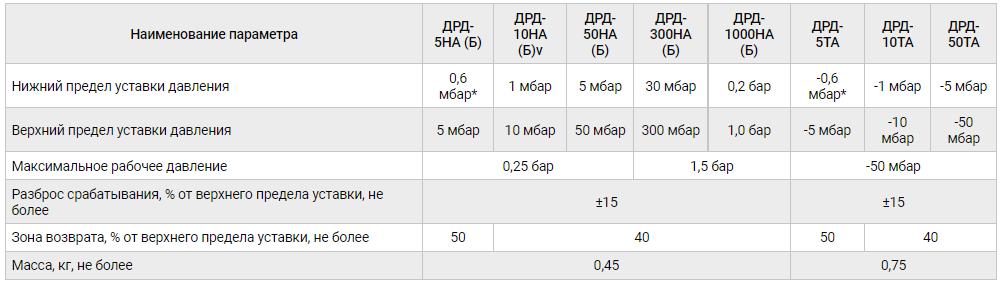

Датчики-реле газовые мембранные ДРД-Н, ДРД-Т, таблица

* В пределах уставки до 1 мбар (100 Па) зона возврата не нормируется.
