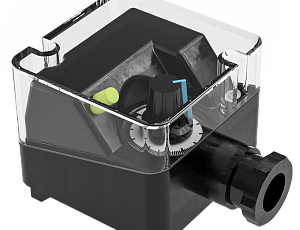

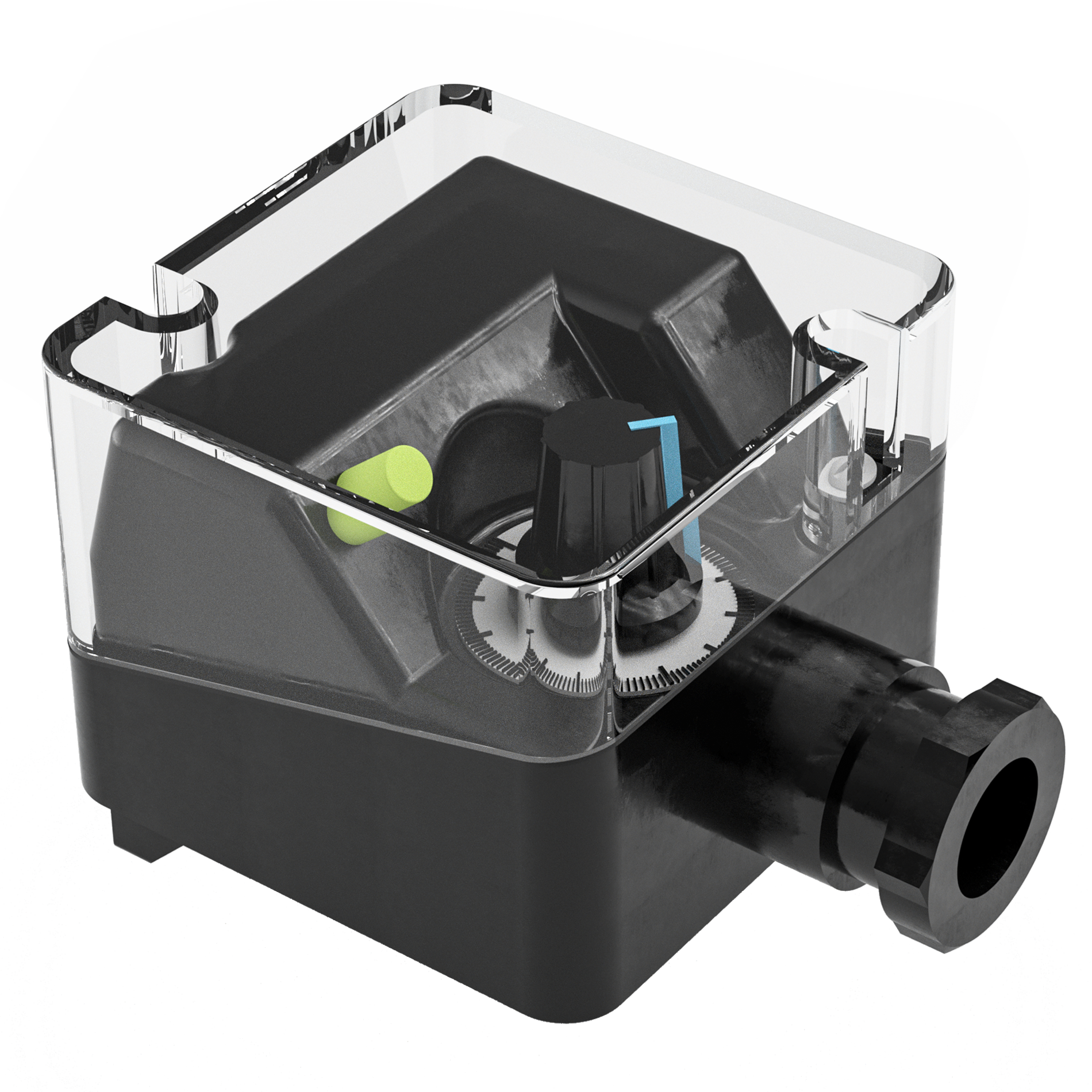

Датчики-реле давления газа электронного типа серии ДРД-Е

Корпусные детали датчика выполнены из коррозионностойких материалов (сплавы из цветных металлов, высокопрочная пластмасса). Крышка выполнена из прозрачной пластмассы.

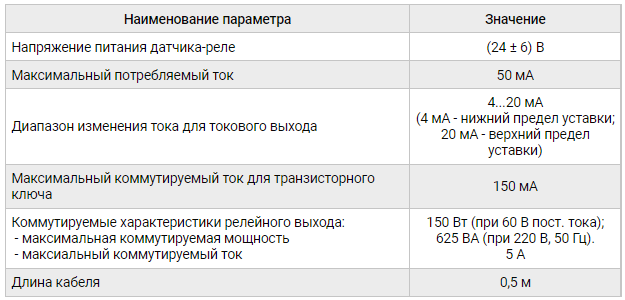

Электрические характеристики датчиков-реле давления газа электронного типа

Датчики-реле газовые электронные ДРД-Е, таблица 1

Электрические провода подключаются к контактам датчика согласно схем приведенных в разделе "Модификации". Подключение должно производиться в соответствии с цветовой маркировкой проводов кабеля.

В датчиках-реле электронного типа присутствуют устройства электронной индикации:

токовый выход и транзисторный ключ со структурой N (npn - «общий +»);
токовый выход и транзисторный ключ со структурой P (pnp - «общий -»);
токовый и релейный выходы.

Срабатывание датчика-реле давления газа контролируется по индикатору (светодиоду), имеющемуся в конструкции датчика-реле. При давлении меньшем давлению срабатывания (настройки) присутствует зеленое свечение индикатора. При достижении давления настройки или более - загорается индикатор красного цвета.

Датчики-реле газовые электронные ДРД-Е, схема

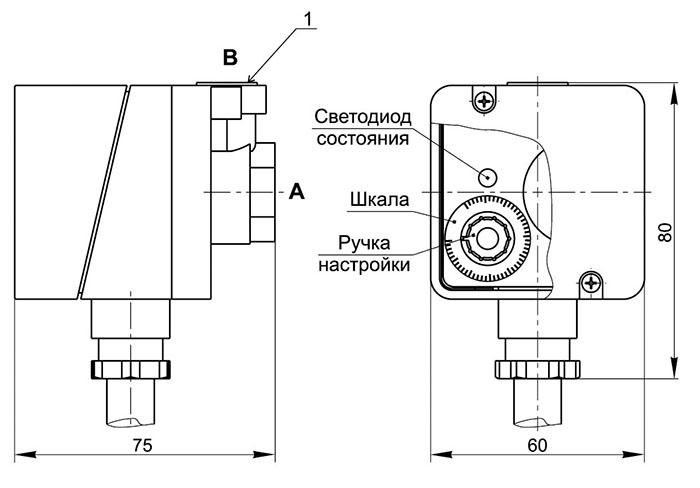

Габаритные размеры датчиков-реле давления газа электронного типа

Технические данные

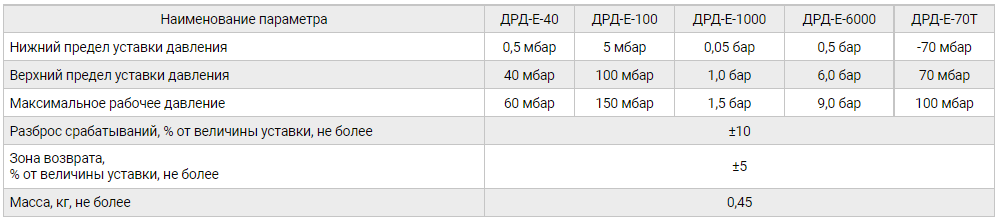

Датчики-реле газовые электронные ДРД-Е, таблица 2

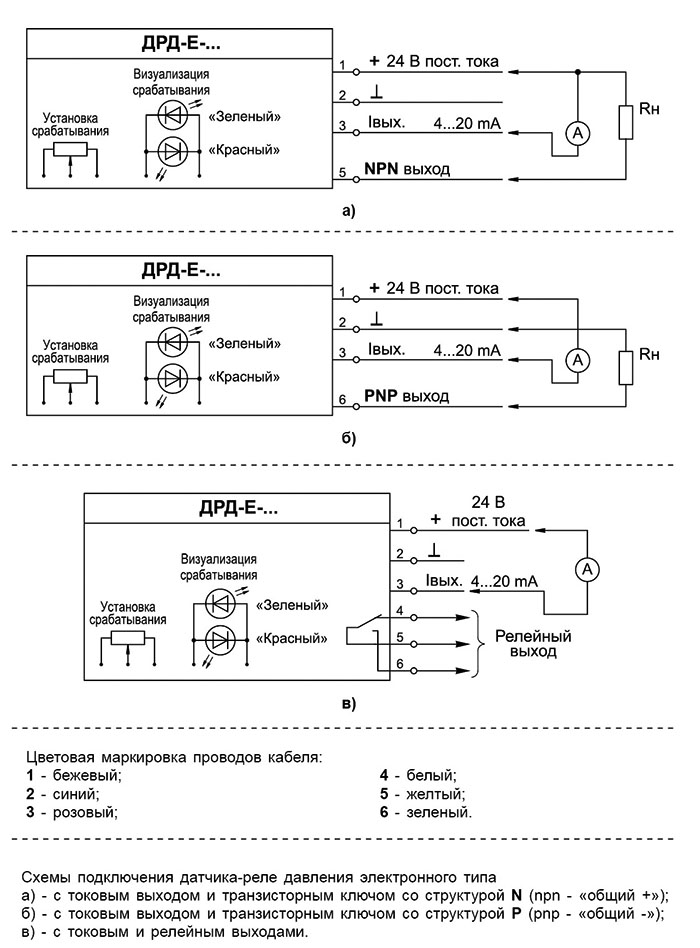

Электрическое подключение датчика-реле электронного типа производится в соответствии со схемами приведенными ниже. Подключение должно производиться в соответствии с цветовой маркировкой проводов кабеля.
