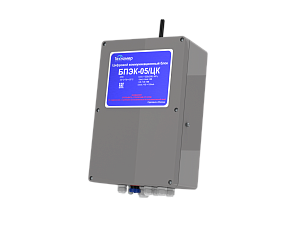

Цифровой коммуникационный блок БПЭК-05/ЦК

Назначение

Цифровой коммуникационный блок БПЭК-05/ЦК предназначен для передачи данных с корректоров ЕК260-290, ТС220, ФЛОУГАЗ, ФЛОУГАЗ-Т, ULTRAMAG, БК, СПГ741, СПГ742, СПГ761,СПГ762, СПГ763, ИРВИС (РС4, PC4M, РС4-УЛЬТРА, РС4M-УЛЬТРА), Гобой-1М, Гобой-2М, Гобой-1 на сервер данных по сети сотовой связи GSM/GPRS.

Область применения

Автоматические системы сбора данных (АССД) с измерительных комплексов учёта газа.
БПЭК-05/ЦК устанавливается вне взрывоопасной зоны.

Основные технические характеристики

Электрические характеристики
Номинальное напряжение питания от сети переменного тока	220 В
Потребляемая мощность, не более	10 Вт
Количество дискретных входов	4
Интерфейсы передачи данных	RS232/RS422/RS485
Максимальная длина кабеля в зависимости от интерфейса, м	50/500/1000
Характеристики встроенной телеметрии
Тип модуля телеметрии	GSM/GPRS/3G
Поддерживаемые стандарты	GSM/GPRS/EDGE/UTMS/HSDPA
Диапазон рабочих частот, МГц	GSM/GPRS:900/1800 UTMS/HSDPA: 900/2100
Протоколы передачи данных	CSD/FTP/SMS
Количество SIM-карт	2 шт.
Режимы работы SIM-карт	основная/резервная две независимые SIM-карты
Эксплуатационные характеристики
Температура окружающей среды, °С	от -40 до +50
Атмосферное давление, кПа	от 84 до 106,7
Относительная влажность воздуха при 35°С, %	до 95
Класс защиты	IP 65
Габаритные размеры (ДxВxШ), мм, не более	170х80х300
Масса без кабеля, кг, не более	2,5
Материал корпуса	ABS пластик

Выполняемые функции

Питание стабилизированным напряжением электронного корректора, установленного вне взрывоопасной зоны.
Ретрансляция сигналов с цифрового коммуникационного интерфейса электронного корректора (RS232/RS422/RS485).
Удалённый опрос и приём данных с электронного корректора по технологии CSD посредством GSM сети в составе программного обеспечения «Газсеть: Стандарт».
Автоматический сбор и передача данных по технологии GPRS (FTP) с электронного корректора на удалённый сервер сбора данных под управлением программного обеспечения «Газсеть: Экстра» с последующей обработкой, анализом и отображением полученных данных.
Непрерывный контроль состояния четырёх дискретных входов с передачей пользовательских SMS-сообщений на заранее установленный телефонный номер и/или пульт диспетчера в случае изменения состояний дискретных входов.

Отличительные особенности

Широкий перечень поддерживаемых корректоров.
Формирование внутренних архивов служебной информации (архив изменений, архив событий, системный архив).
Поддержка протоколов передачи данных CSD, FTP, TCP.
Поочерёдная работа с двумя установленными SIM-картами в режиме «две независимые SIM-карты», либо режиме «основная и резервная SIM–карты».
Наличие внешнего USB-порта.

Структурная схема

Структурная схема цифровой коммуникационный блок БПЭК-05/ЦК
