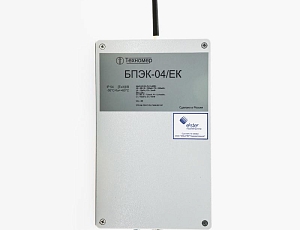

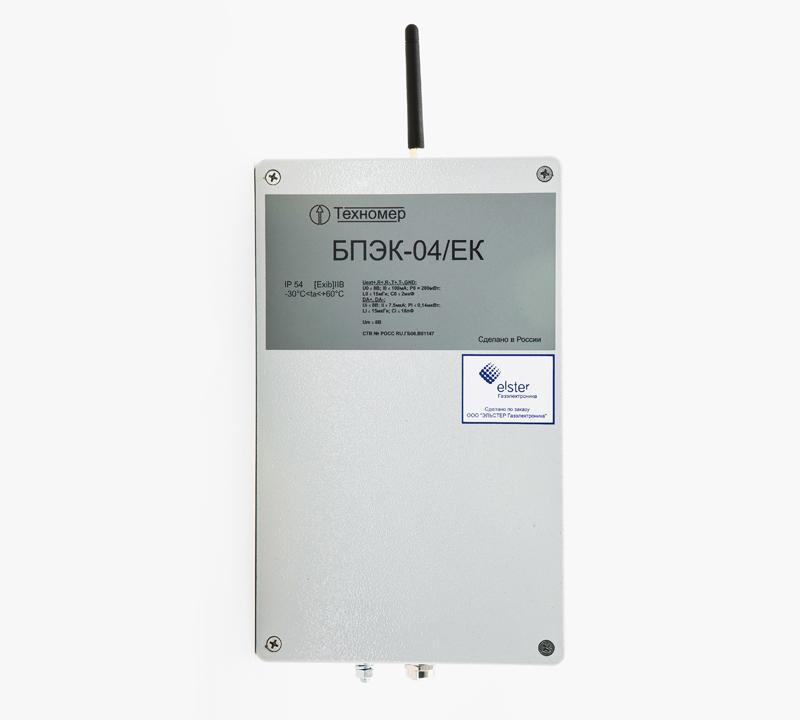

Коммуникационный модуль БПЭК-04/ЕК

Автономный коммуникационный модуль БПЭК-04/ЕК предназначен для передачи данных с электронных корректоров ЕК260, ЕК270, расположенных во взрывоопасной зоне на диспетчерский пункт через GSM/GPRS сеть 1800/900 МГц.

Область применения

  • Системы дистанционного сбора информации с узлов учета газа.
  • Для сбора данных с небольшого количества ЕК260 / ЕК270 по GSM каналу на компьютере владельца узла учета устанавливается программный комплекс «ГазСеть: Стандарт».
  • Сбор данных по GPRS каналу применяется при необходимости работы с большим количеством корректоров ЕК260 / ЕК270 и требует применения программно-технического комплекса «ГазСеть: Экстра».

Конструкция

В состав модуля БПЭК-04/ЕК входят источники автономного питания, что позволяет устанавливать его в местах, где комплексы учёта газа дистанционно удалены не только от линий телефонной связи, но и от сетей электропитания. В данном случае становится невозможным подключение коммуникационного оборудования, которое требует дополнительного питания.

Выполняемые функции

БПЭК-04/ЕК подключается к электронному корректору ЕК260, ЕК270, после чего в корректоре настраивается временной интервал сеанса связи, в пределах которого будет происходить считывание данных. За пределами установленного временного интервала передача данных невозможна. В том случае, если передача данных была инициирована в пределах временного интервала, то она продолжается независимо от его завершения.

Обработку данных, формирование пакетов для передачи, а также управление работой GSM/GPRS-модема осуществляет встроенный микроконтроллер.

Нагрузка на элементы питания происходит только в пределах данного интервала, таким образом, срок автономной работы БПЭК-04/ЕК без замены элементов питания может составлять до 5 лет и зависит от количества используемых элементов питания и длительности установленного интервала сеанса связи.

Технические характеристики

  • Маркировка взрывозащиты - [Ex ib] IIB.
  • Габаритные размеры (с кабельными вводами), мм - 290х160х90.
  • Материал корпуса - Алюминий.
  • Вес не более 2 кг.
  • Автономное питание - 3 модуля элементов питания.
  • Блок питания обеспечивает трансляцию интерфейса RS485 во взрывоопасную зону.
  • Данные с электронного корректора ЕК260, ЕК270 передаются по GSM либо GPRS каналу.
  • Условия эксплуатации блока питания:
    1. Диапазон рабочих температур от минус 30 до плюс 60 °С.
    2. Относительная влажность воздуха до 98 % при +35 °С и более низких температурах без конденсации влаги.
  • Класс защиты: IP 65.
  • Максимальная длина соединительного кабеля между ЕК260, ЕК270 и БПЭК-04/ЕК (кабель БПЭК-04/ЕК): 300м.

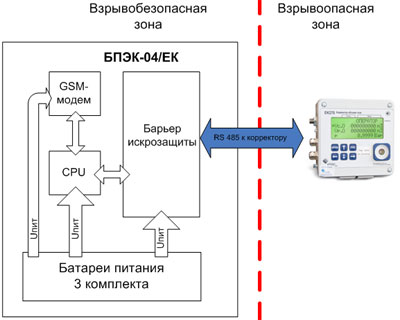

Функциональная схема автономного коммуникационного модуля БПЭК-04/ЕК

Функциональная схема автономного коммуникационного модуля БПЭК-04/ЕК
