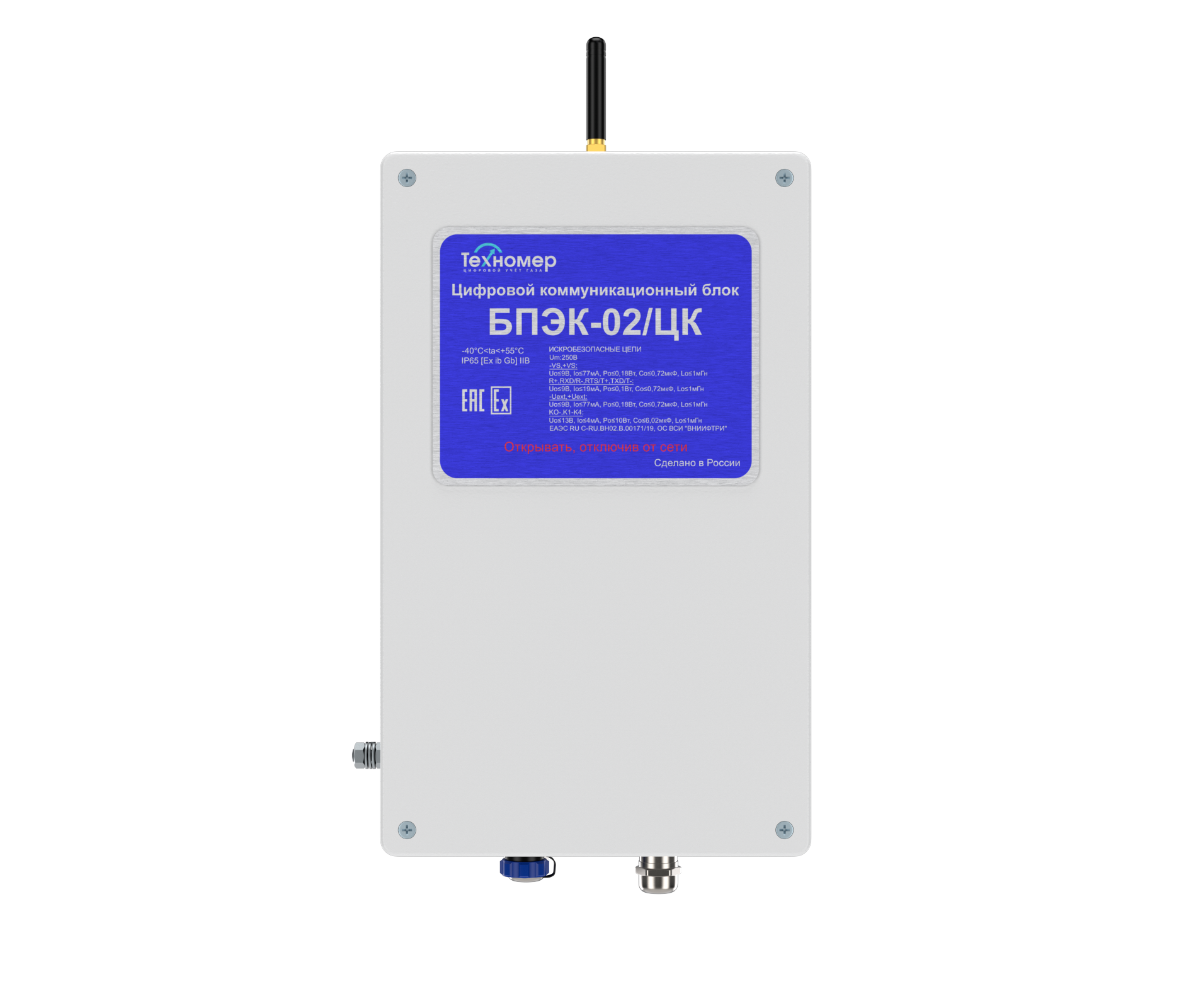

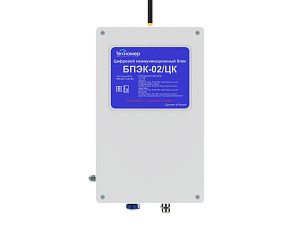

Цифровой коммуникационный блок БПЭК-02/ЦК

Назначение

Цифровой коммуникационный блок БПЭК-02/ЦК предназначен для передачи данных c корректоров ЕК260, ЕК270, ЕК280, ЕК290, ТС220, Флоугаз, Флоугаз Т, FLOWSIC на сервер сбора данных по сети сотовой связи GSM/GPRS.

Область применения

Автоматические системы сбора данных (АССД) с электронных корректоров объёма газа серий ЕК, ТС, Флоугаз, Флоугаз Т, FLOWSIC.
БПЭК-02/ЦК устанавливается вне взрывоопасной зоны.

Выполняемые функции

Передача архивных данных с электронных корректоров серий ЕК, ТС, Флоугаз, FLOWSIC, а также собственных архивов на несколько серверов (до 4 серверов) по каналам сотовой связи протоколов CSD, FTP, TCP.
Питание стабилизированным напряжением электронных корректоров серий ЕК, ТС, Флоугаз, FLOWSIC др. размещённых во взрывоопасной зоне.
Непрерывный контроль 4 дискретных входов с регистрацией их состояния в архиве событий. Передача определённых SMS – сообщений на заранее установленный телефонный номер и пульт диспетчера в случае изменения состояний дискретных входов.
Ретрансляции сигналов интерфейса RS485, RS422, RS232 во взрывоопасную зону через встроенные барьеры искрозащиты.

Отличительные особенности

Наличие встроенного контроллера для управления различными режимами работы.
Наличие встроенных барьеров искрозащиты для соединения с приборами, размещёнными во взрывоопасной зоне.
Формирование внутренних архивов служебной информации (архив изменений, архив событий, системный архив).
Поддержка протоколов передачи данных CSD, FTP, TCP.
Поочерёдная работа с двумя установленными СИМ -картами в режиме «две независимые SIM – карты», либо режиме «основная и резервная SIM–карты».
Резервное автономное питание от встроенных литиевых батарей при отсутствии внешнего питания в течение 240 ч.
Наличие внешнего USB-порта.

Основные технические характеристики

Связанное оборудование (корректоры)	ЕК 260, ЕК 270, ЕК280, ЕК290, ТС220, Флоугаз, Флоугаз Т, FLOWSIC
Основное питание	От сети переменного тока напряжением 220±10%В, частотой (50±1) Гц
Резервный питание	Автономное питание в течении 240 ч от сменного комплекта литиевых батарей
Выходное напряжение искробезопасной цепи питания	8,6÷9,0В
Маркировка взрывозащиты	[Ex ib Gb] IIB
Диапазон рабочих температур	от минус 40 до плюс 55°С
Класс защиты	IP 65
Поддерживаемые стандарты связи	GSM, GPRS
Поддерживаемые протоколы передачи данных	CSD, FTP, TCP
Количество SIM-карт	2 шт. (два различных операторов связи – основной и резервный)
Интерфейсы	RS232, RS422, RS485, USB
Максимальная длина соединительного кабеля между корректором и БПЭК	до 1200 м
Материал корпуса	Алюминиевый сплав
Габаритные размеры (ДxВxШ), мм	160х290х90
Вес не более	3 кг
Срок службы до списания	не менее 12 лет

Структурная схема

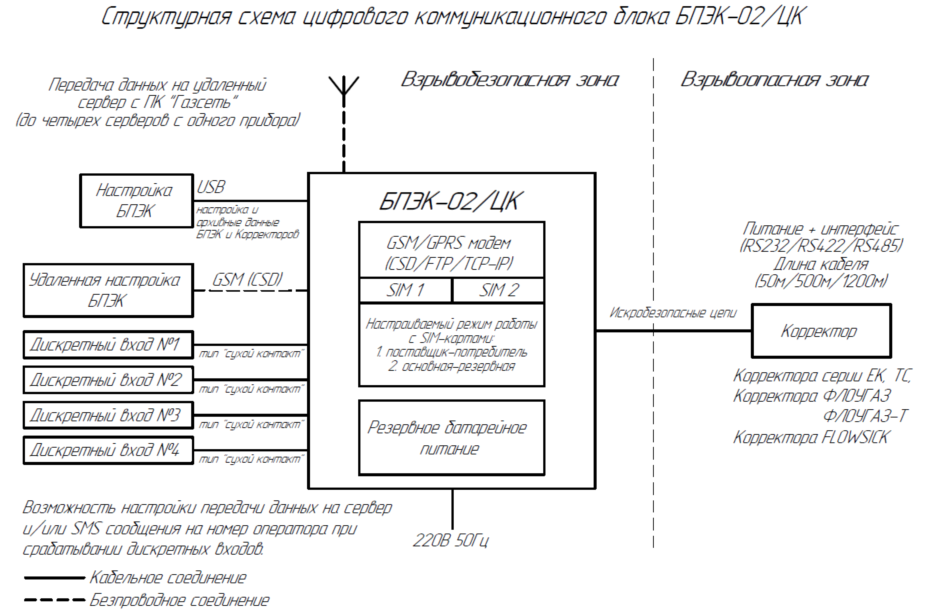

Структурная схема цифрового коммуникационного блока БПЭК-02/ЦК
