КИ-СТГ-РС-Ф

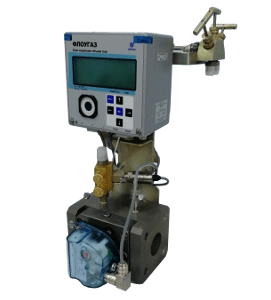

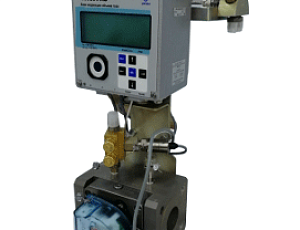

Комплекс на базе ротационного счетчика РСГ ЭПО Сигнал с корректором Флоугаз

Назначение

Комплексы для измерения количества газа КИ-СТГ-РС-Ф (далее по тексту - комплекс) предназначены для измерения объема неагрессивного, сухого газа (далее – газ), приведенного к стандартным условиям по ГОСТ 2939 путем измерения объема газа при рабочих условиях счетчиками газа турбинным (СТГ) или ротационным ( РСГ) и автоматической электронной коррекции по измеренным значениям температуры, давления газа, вычисленного по ГОСТ 30319 или подстановочному значению коэффициента сжимаемости газа.

Комплексы предназначены для измерения объёма и объемного расхода природного газа с приведением по давлению, температуре и коэффициенту сжимаемости. Для измерения объема природного газа и других неагрессивных сухих газов в газораспределительных станциях, газорегуляторных пунктах, котельных и т.д. с рабочими расходами от 0,25 до 400 м³/час (от G10 до G250) с целью его коммерческого и технологического учёта при давлении до 1,6 МПа

Основные параметры:

  • Т окр. среды от -40°С до +60°С
  • Т изм. среды от -30°С до +60°С
  • Р раб. до 1,6 МПа
  • Ду40 …150 мм
  • Основная относительная погрешность комплекса:
       - от Qмин.до 0,1Qном. ±2,5 %
       - 0,1 Qном. до Qмакс. ±1,5 %
  • Варианты повышенной точности ±1,0 (2,0) %
  • Относительная погрешность:
       - канала измерения давления ±0,4%
       - канала измерения температуры газа ± 0,1 %
       - приведения к стандартным условиям ± 0,5 %
       - вычисления ± 0,05 %
  • Пылевлагозащита IP66
  • Взрывозащита РСГ Сигнал 1ExibIIAT6/Т5X / Флоугаз 1ExibIIСT4Х

Выполняемые функции

  • Вычисление приведенного к стандартным условиям объема газа.
  • Отображение на дисплее корректора информации о текущих значениях измеряемых и рассчитываемых параметров (объем, давление, температура и т.д), данных архивов и журналов – суточного потребления и максимальных расходов текущего и прошедшего месяца с указанием времени и даты и т.д..
  • Возможность интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса.
  • Периодический вывод данных на принтер, оснащенный последовательным портом.
  • Представление отчетов о нештатных ситуациях, авариях, несанкционированных вмешательствах.
  • Архивирование основных измеряемых и вычисляемых параметров.
  • Ввод и изменение исходных условий и данных (процедура настройки).
  • Возможность работы по подставному значению расхода.
  • Контроль температуры окружающей среды (опционально).
  • Контроль перепада давления на счетчике газа (опционально, не требует внешнего питания, дооснащение в процессе эксплуатации).
  • Возможность работы с модулями телеметрии БПЭК-04Ех, а также с блоками питания БПЭК-03.
  • Возможность считывания данных по оптическому интерфейсу с использованием кабеля адаптера КА/О-USB.
