Шаровые краны для подземной установки

Шаровые краны для подземной установки

Шаровые краны для подземной установки применяются как запорные устройства в подземных коммуникациях, предназначенных для транспортировки нефти, газа, нефтепродуктов, различных газообразных и жидких веществ. Главное преимущество подземного шарового крана — в надежной и абсолютной герметичности соединений конструкции, минимум обслуживания. Такая запорная арматура не требует подтяжки фланцевых соединений, так как монтаж производится при помощи сварки.

Устройство шарового крана для подземной установки

Шаровой кран состоит:

    Кран шаровой подземный KH
  • из герметичного стального или полиэтиленового корпуса;
  • корпусной и регулировочной гайки;
  • уплотнительного седла;
  • уплотнительной шайбы;
  • затвора в виде шара.

Среда проходит через сквозное отверстие в шаровидном затворе. По размерам отверстие совпадает с диаметром трубопровода, поэтому такие краны называют полнопроходными.

Стальные шаровые краны

Краны выполняются из качественной углеродистой стали марки 20 или 25. Стальную запорную арматуру можно использовать, как на промышленных производствах, так и в жилищно-коммунальных хозяйствах.

Управление стальным шаровым краном может быть любым, на выбор заказчика: рукоятка, редуктор, электропривод, пневмопривод. Ручной способ предполагает монтаж телескопического штока, длиной до 2000 мм, а также возможно изготовление штока по индивидуальному техническому заданию.

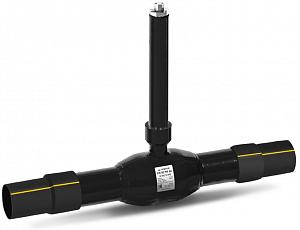

Шаровой подземный кран с удлиненным штоком для бесканальной прокладкиСтальные краны шаровые Temper для бесканальной прокладки

Сейчас в продаже появились новые краны для бесканальной прокладки: с удлиненным штоком с переходом на ПЭ патрубки и с изоляцией весьма усиленного типа Protegol. Запорная арматура разработана для подземных трубопроводов, которые транспортируют газ и другую газообразную рабочую среду. Краны могут монтироваться на стальные и полиэтиленовые трубопроводы.

Тип присоединения к трубопроводу

Стальные шаровые краны имеют несколько типов присоединения:

  • Сварной. Обеспечивает надежную герметичность даже на сложных участках газовой и водопроводной магистрали, например, в болотистой местности.
  • Муфтовый. Это резьбовой тип присоединения, который, как правило, не применяют на газопроводах. Муфтовую арматуру можно использовать для DN⩽100, PN⩽16 МПа.
  • Фланцевый. Фланцы представляют собой круглые или квадратные пластины с проходным отверстием в центре. Монтаж осуществляется при помощи сварки на вход и выход крана.

Стальные шаровые краны для подземной установки КШИ имеют наружное антикоррозионное покрытие и производятся в климатическом исполнении У1, Т1, УХЛ1 по ГОСТ-15150.

ПНД краны шаровые для подземной установки

Шаровой кран подземный KHR Краны из полиэтилена низкого давления с плотным монолитным корпусом и полипропиленовым шаром не восприимчивы к коррозии и могут служить больше 50 лет. Запорная арматура выпускается разными компаниями, но практически все устройства имеют одинаковую конструкцию. Разница может быть в материале затвора, длине патрубков, общего внешнего вида. Например, самые длинные патрубки можно найти у шаровых кранов Friatec — 10 см. Это удобно, если планируется повторно использовать кран на другом участке трубопровода или для случаев, когда арматура монтируется только временно.

Преимущества кранов шаровых для подземной установки

  • стойкость к химическим веществам;
  • срок использования превышает 50 лет;
  • арматура с гладкими внутренними стенками не препятствует транспортировке газа, воды, других рабочих сред;
  • надежный герметичный корпус;
  • устройства подходят для бесколодезного способа монтажа.

Кран шаровой АKHР для боковой врезки под давлениемДля монтажа используется муфтовый способ присоединения, который осуществляется при помощи аппарата для электросварных фитингов. После сварочных работ кран оснащается штоком и вся конструкция засыпается песком. Запорная арматура защищается ковером, который устанавливается на опорную плиту.

Выбор шарового крана для подземной установки зависит от технических условий на производство и приемку трубопроводов. При необходимости, инженеры и проектировщики компании «ИЛАРТ» помогут подобрать запорную арматуру, а также реализуют задачи любой сложности по газификации и отоплению.
