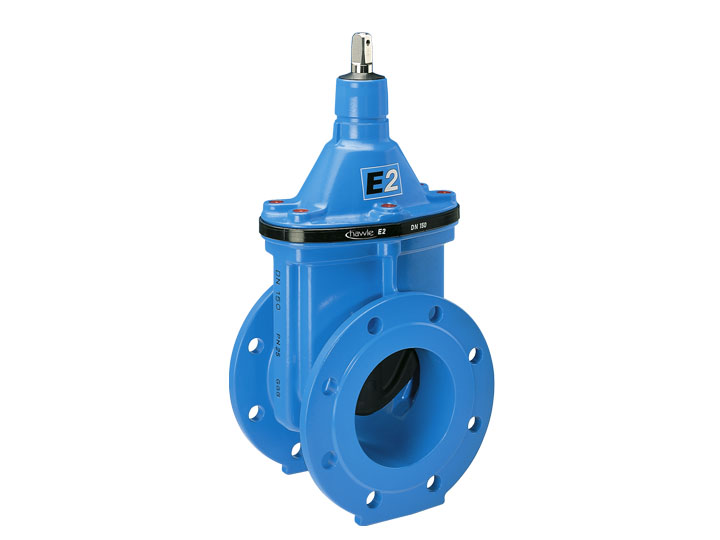

HAWLE 4000E2

Клиновая задвижка с обрезиненным клином

Задвижки Hawle монтируются без сооружения колодцев, что позволяет существенно снизить расходы на проектирование и строительство, и ускорить темпы монтажа. Такой способ монтажа задвижки Хавле позволяет уменьшить площадь строительной площадки и избежать проблем с грунтовыми водами. Обслуживание задвижки производится один раз в год путём закрытия с последующим открытием затворного механизма.

Упруго-запирающаяся клиновая задвижка с гладким проходным каналом и фланцевым присоединением для применения в тяжелых условиях эксплуатации.

Особенности модели:

  • легкое переоборудование, возможен индикатор положения и электропривод на базе типовой крышки задвижки
  • один шток для нескольких диаметров задвижек
  • оптимально расположенные направляющие клина из износостойкого пластика гарантируют минимальное трение, истирание и закрывающие усилия, для частой работы при давлениях до 1.6 МПа
  • 100 % подходит для работы с электроприводом
  • значительное превышение требуемой длины резьбы позволяет гарантировать работу при максимально возможных усилиях на скручивание
  • О-образные сальники установлены в некорродирующие материалы (требования DIN 3547-T1)
  • замена О-образных сальников под давлением (требования ISO 7259)
  • благодаря одинаковому диаметру прохода возможна чистка трубы

Стандартное исполнение: без штока, без штурвала.
Варианты исполнения: длинная, короткая.
Закрытие: по часовой стрелке.

Варианты исполнения

Вариант Применение Ру/МПа 50 65 80 100 125 150 200

4000Е2

короткая (DIN 3202 F 4)
EN 558-1 GR 14
вода, не агрессивные стоки
другие варианты по заказу
1,6 х
х
х
х
х
х
х

4700Е2

длинная (DIN 3202 F 5)
EN 558-1 GR 15
х
х
х
х
х
х
х

4060Е2

по BS 5163 х
х х
х
х

Данная задвижка относится к клиновой упруго-запирающей арматуре. Изделия представленной серии E2 имеют условные проходы от 50 до 200, гладкий проходной канал. Рекомендованы они для применения в сложных эксплуатационных условиях с максимумом усилий на скручивание при давлении среды до 1,6 МПа. Клиновая задвижка производится длинной или короткой. Крышка, корпус и клин изготовлены из чугуна. Клин покрыт гигиеничным эластомером, шпиндель из нержавеющей стали имеет накатанную резьбу, о-образные сальники из эластомера установлены в материалы, не подверженные коррозии. Болты крышки покрыты антикоррозийной заливочной массой.
