Общее представление о счетчиках газа и значение счетчиков газа для домохозяйств и промышленности

В соответствии с требованием ФЗ №261 «Об энергосбережении» от 23.11.2009 года, бытовые счетчики газа обязательно устанавливаются во всех квартирах, домах и предприятиях, которые используют голубое топливо. Приборы учета позволяют не только осуществлять контроль за режимами поставки энергоресурсов, но и избежать неоправданных переплат по завышенным нормативам за использование газа.

Газовые счетчики отличаются по устройству, принципу работы, назначению. В этой статье мы расскажем про назначение газовых счетчиков, о промышленных и бытовых моделях счетчиков газа, отличиях конструкций и как выбрать оптимальный узел учета для квартиры и предприятия.

Что такое счетчики газа?

Газовый счетчик — это устройство, с помощью которого осуществляется учет и передача результатов измерений объема газа, прошедшего по газопроводу. Различают два типа узлов-учета:

• расходомеры-счетчики — самые высокоточные приборы, измеряют или вычисляют проходящее количество голубого топлива за единицу времени (в кубических метрах в час). Используются для коммерческого учета расхода газа;
• квантометры — обладают несколько худшими точностными характеристиками. Не используются в коммерческом учете и предназначены для технологического, внутрихозяйственного учета.

Более современные модели счетчиков газа оснащаются встроенными модулями телеметрии, которые дистанционно передают результаты измерений в газовую компанию.

Назначение счетчика газа

Узлы учета выполняют сразу три функции:

• ведут учет потребляемого газа;
• стимулируют экономию энергоресурсов;
• снижают затраты на ресурсы, используемые конечными потребителями.

Промышленные газовые счетчики также обеспечивают безопасность на предприятиях: благодаря своевременному контролю объема газа можно предотвратить его утечку.

Все приборы учета делятся на три типа, в зависимости от назначения:

• бытовой счетчик — устанавливается в квартирах и частных домах;
• коммунально-бытовой — для многоквартирных домов и других объектов коммунального назначения;
• промышленный — используется в газовых хозяйствах, различных производственных предприятиях и т.д.

Основное отличие таких счетчиков — пропускная способность. У бытовых счетчиков пропускная способность составляет от 1,6 до 6 м3/час. У коммунально-бытовых — 10-40 м3/час. У промышленных — от 40 м3.

Значение счетчиков газа для домохозяйств

Газификация частных домов и коттеджей выгодна владельцам домов благодаря невысоким операционным расходам и удобству. Оплата за потребленное голубое топливо может производиться по нормативам или по счетчику. Последний вариант наиболее выгодный, так как у каждого домохозяйства разный объем потребления в зависимости от частоты приготовления пищи, количества подогретой воды и наличия котла, работающего от системы газоснабжения.

Если дом отапливается газом, то норматив привязывается к отапливаемой площади. И чем севернее располагается регион, тем более высокая плата взимается с потребителя. Установка счетчика позволяет существенно сократить затраты за газ, так как сумма оплаты будет зависеть только от оплаченных кубов, а не от норматива или количества зарегистрированных людей в доме.

Современные бытовые газовые счетчики могут оборудоваться встроенным запорным газовым клапаном и системами контроля утечек газа. Устройства осуществляют постоянный контроль за расходом газа: если идет большой перерасход или наоборот, очень мал, срабатывает автоматика, которая перекрывает поток запорным клапаном. Помимо контроля газа, «умный» счетчик позволяет дистанционно считывать и передавать показания, а также перекрывать подачу газа в случае задолженности.

Значение счетчиков газа для промышленности

Промышленные предприятия, которые в своей деятельности используют большое количества газа, оборудуются более сложным оборудованием для контроля расхода среды. Это связано с большой пропускной способностью, которая составляет более 40 кубов в час. Как правило, на таких предприятиях устанавливаются модели турбинного и вихревого типа.

В турбинных счетчиках турбина вращается со скоростью, пропорциональной объемам расхода газа, поступающего на турбину. Вихревые устройства измеряют частоту колебаний давления, которое возникает в потоке газа в процессе вихреобразования. Если объем расхода газа на промышленном предприятии слишком большой, может применяться роторный счетчик. Принцип работы основан на вытеснении роторами определенного объема газа.

Промышленные счетчики позволяют определить затраты на газ, выдавать ТУ на модернизацию коммерческих узлов учета газа, а также осуществлять контроль за энергопотреблением предприятия.

Обзор счетчиков газа на рынке

Современный рынок предлагает купить счетчики газа механического, электронного типа, а также так называемые «умные» модели. Тип счетчика подбирается с учетом его назначения. Так, устройства ротационного, турбинного и вихревого типа устанавливаются только на промышленных предприятиях. В быту используются мембранные, ультразвуковые и микротермальные.

Механические газовые счетчики

Механические счетчики являются простыми, надежными и относительно бюджетными приборами учета, проверенные временем и тысячами пользователей. Бывают двух типов:

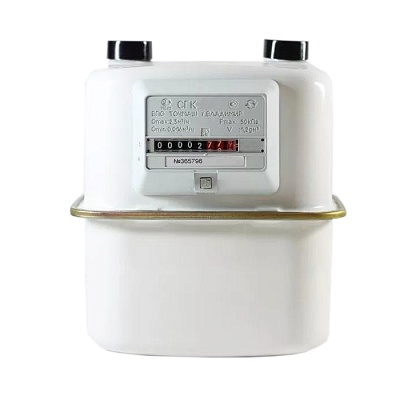

• мембранные или диафрагменные. Их отличает высокая точность и надежность благодаря простоте конструкции, которая почти не содержит элементы, способные выйти из строя. Это бытовые счетчики, рассчитанные на небольшой объем газа. Ограничения производительности связаны с принципом работы: при попадании газа в камеру, он вытесняется в другую, поэтому движение производится небольшими порциями. Бытовые мембранные счетчики обладают высокой точностью и надежностью. Служат до 30 лет, а межповерочный интервал составляет до 10 лет. К недостаткам можно отнести достаточно большие габариты устройства и шумность во время эксплуатации. Прибор довольно чувствителен к перепадам давления;
• ротационные счетчики. Устанавливаются на промышленных предприятиях и не предназначены для бытового использования. У них большая пропускная способность, которая может достигать более 200 м3/час. Обладают компактным корпусом и небольшой массой. Среди недостатков можно отметить шумность работы и неточность измерений при перепаде температур;
• турбинные счетчики. Так же как и ротационные используются в промышленности. Принцип работы основан на вращении турбины под напором проходящего потока. Обладают быстрой реакцией на изменяемую струю и скорость потока, широким диапазоном температурных колебаний, устойчивостью к загрязнению среды и неподверженностью к перепадам давления. Межповерочный интервал — 8 лет.

Электронные газовые счетчики

В отличие от механических счетчиков газа, механизм которых учитывает крутящий момент, передаваемый на шестерни, электронные работают от импульсов, подсчитываемым прибором. Счетчики обладают большей точностью, компактностью и бесшумностью. Электронные газовые счетчики чаще всего устанавливаются в квартирах и частных домовладениях.

Любой газовый электронный счетчик работает по следующему принципу. При поступлении, газ подвергается физическому воздействию, что стимулирует электрические датчики вырабатывать сигналы, которые передаю данные счетному устройству.

В основе импульсов лежат следующие явления:

• ультразвуковой — счетчик газа измеряет скорость прохождения ультразвуковых колебаний в изменяющемся газовом потоке;
• струйные приборы — учитываются колебания пьезоэлемента, который генерирует электроимпульсы;
• механическое воздействие напора — прибор использует изменение сопротивления чувствительного элемента.

«Умные» счетчики

«Умные» расходомеры относятся к электронным счетчикам, представляя собой функциональную современную электронику на базе микропроцессора. Такие модели ценятся потребителями за высокую точность измерений, высокую степень надежности, надежной защитой от несанкционированного доступа и автоматическую передачу показаний. Устройства выполняют измерения объема газа независимо от давления, проводят самодиагностику, дистанционно определяют и фиксируют внешние воздействия. Среди неоспоримых преимуществ «умных» счетчиков — самостоятельное определение характеристик бытового газа, который поступает в квартиры и дома, а также ведение архива сведений по измерениям и техническим событиям.

Среди многообразия «умных» счетчиков можно отметить следующие модели:

• микротермальные счетчики «Техномер». Устройство с электронной платой и микроконтроллером с соответствующей обвязкой электронными компонентами и подключенным цифровым табло. Электроника платы обеспечивает измерение газа, а также формирование и передачу данных через модуль телеметрии;
• диафрагменные счетчики «Вектор». Приборы выпускаются с механическими и электронными отсчетными устройствами, могут комплектоваться датчиками импульсов и устройствами с функцией коррекции объема газа по температуре. Дополнительно можно заказать комплектацию электромагнитным клапаном, который устанавливается в корпусе счетчика и управляется по командам от ЭОУ;
• ультразвуковые, например счетчики «Принц». Ультразвуковой импульс проходит внутри мерного тракта с частотой выше двух раз в секунду. Ультразвуковые импульсы ускоряются при прохождении внутри потока газа по его движению, а против движения происходит замедление. Измеряемый объем подсчитывается благодаря вычислению разницы между скоростью прохождения импульсов в одну и другую стороны.

Преимущества и недостатки различных типов счетчиков газа

Каждая модель газового счетчика имеет свои плюсы и минусы. Ниже разберем преимущества и недостатки каждого вида. Однако в первую очередь важно понимать, что не бывает «плохих» и «хороших» приборов: у каждой модели есть своя рыночная ниша. Главное — правильно выбрать устройство в соответствии с целью использования (коммерческий, технологический учет газа), назначением (бытовой, промышленный) и пропускной способности.

Достоинства и недостатки механических счетчиков газа

К преимуществам механических счетчиков относятся:

• простота конструкции;
• невысокая стоимость относительно электронных аналогов;
• отсутствие источника питания, который потребует замены в случае выхода из строя; длительный срок службы.

К недостаткам относятся шумность, сравнительно немалые габариты и небольшой межповерочный интервал.

Достоинства и недостатки электронных газовых счетчиков

Электронные счетчики обладают следующими преимуществами:

• высокая точность измерений;
• простая эксплуатация;
• компактные размеры;
• межповерочный интервал в среднем составляет 10 лет;
• длительный срок службы.

Электронные счетчики могут быть такими же шумными, как и механические. Еще один минус — более высокая цена по сравнению с механическими моделями.

Достоинства и недостатки «умных» счетчиков

«Умные» счетчики ценятся за следующие отличительные характеристики:

• экономия времени за счет автоматической фиксации и передачи показаний за потребленный ресурс поставщику газа;
• высокая точность измерений, сохранение информации об объемах потребления топлива;
• прибор самостоятельно отслеживает сроки передачи данных, что значительно упрощает жизнь;
• устройство отправляет сигналы о нарушениях в процессе газоснабжения, а также в случае возникновения аварийной ситуации. Если случается сбой или возникает неисправность, счетчик фиксирует событие в памяти, что минимизирует разногласия между поставщиком и потребителем;
• позволяет дистанционно контролировать функционирование газовых приборов;
• большой межповерочный интервал и длительный срок службы элементов питания;
• малые габариты, современный дизайн, который впишется в любой дизайн.

«Умные» счетчики могут устанавливаться как в квартирах и домах, так и на предприятиях. Пожалуй, единственный недостаток таких моделей — это цена, которая на порядок выше электронных и механических устройств.

Заключение

Счетчики газа фиксируют фактические объемы потребленного или израсходованного топлива, что позволяет сократить финансовую нагрузку, т.к. оплата по счетчику значительно дешевле оплаты по средним значениям.

Для квартир и частных домов подходят бытовые счетчики газа мембранного, ультразвукового и микротермального типа с пропускной способностью до 10 м3/час. Для крупных частных домохозяйств с большим потребление газа, а также для небольших котельных подбираются модели с пропускной способностью до 40 м3/час. В промышленной сфере используются ротационные и турбинные счетчики с пропускной способностью от 40 м3/час.
