ГРПШ-400-01 с регулятором РДНК-400М

ГРПШ-400-01 с регулятором РДНК-400М используется в коммунальных, промышленных и сельскохозяйственных системах газоснабжения. Климатическое исполнение газорегуляторного пункта шкафного — У1 (ХЛ1) категории 1. Согласно ГОСТ 15150-69, ГРПШ можно эксплуатировать в умеренных и холодных макроклиматических районах с температурой окружающей среды от -40 до +60 °С и от -60 до +60 °С соответственно.

Современная аббревиатура ГРПШ-400-01 с регулятором РДНК-400М поменялась и соответствует ГРПШ VENIO.C.6.Р.Н. Ранее использовалось название ГРПШ-05-2У1 Стандарт на базе РДНК-400М.

ГРПШ VENIO.C.6.Р.Н. - производится Энгельсским приборостроительным объединением “Сигнал” согласно стандартам ГАЗСЕРТ, что подтверждается наличием сертификата ГАЗСЕРТ.

Как устроен ГРПШ-400-01 с регулятором РДНК-400М

ГРПШ выполняет следующие функции:

• редуцирует высокое или среднее давление газа на требуемое;
• выполняет автоматическую поддержку заданного выходного давления независимо от выходного;
• выполняет автоматическое отключение подачи газа, если выходное давление рабочей среды отклоняется от допустимых заданных значений;
• очищает газ, поставляемый по ГОСТ 5542-87.

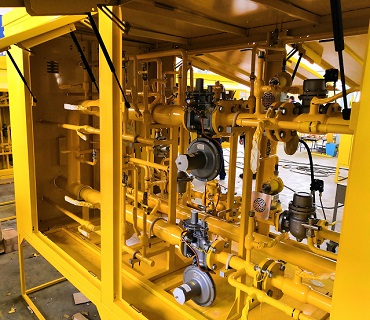

ГРПШ-400-01 с регулятором РДНК-400М представляет собой обшитый металлическими листами обогреваемый шкаф с технологическим оборудованием. Шкафной пункт оборудован естественной постоянно действующей вентиляцией, которая обеспечивает трехкратный воздухообмен в час. Для подъема и погрузки на конструкции ГРПШ предусмотрены места строповки.

Технические характеристики ГРПШ-400-01 с регулятором РДНК-400М

• Тип регулятора давления газа — РДНК-400М
• Регулируемая среда — Природный газ по ГОСТ 5542-87
• Температура окружающей среды — от – 40° до +60°
• Макс. расход газа — 600 м3/ч
• Входное давление — 0,6 МПа
• Максимальное входное давление — 0,6 МПа
• Выходное давление — 2,0-5,0 кПа
• Присоединительные размеры входного и выходного патрубков 3 DN50 мм| DN65 мм
• Межремонтный интервал — не реже раза в 5 лет
• Средний срок службы, до списания — 30 лет
• Гарантийный срок эксплуатации — 5 лет

Работа газорегуляторного пункта

• Через входной трубопровод и входной кран газ поступает в фильтр.
• Фильтрующий элемент очищает поток от окалин, пылевых частиц и других загрязнений.
• Очищенный газ подается на регулятор, снижающий давление до допустимого и поддерживающий его на заданном уровне.
• Подача газа потребителю через выходной кран.

На повышение выходного давления оборудование отвечает открытием предохранительного сбросного клапана, который сбрасывает газ в воздух. Если контролируемое давление продолжает повышаться, вход рабочего потока в регулятор перекрывается предохранительно-рабочим клапаном.

Давление газа входного газопровода показывает манометр 4, который измеряет входное давление и определяет перепад давления на кассете фильтра. Дополнительно можно заказать установку датчика или индикатора перепада давления.

Техническое обслуживание ГРПШ-400-01 с регулятором РДНК-400М

• Техническое состояние оборудования ГРПШ осматривается в сроки, установленные в производственной инструкции организации, которая эксплуатирует пункт.
• Предохранительные запорные и сбросные клапаны проверяются на точность срабатывания минимум раз в квартал, а также после проведения ремонтных работ.
• Техобслуживание ГРПШ-400-01 с регулятором РДНК-400М — раз в полгода.
• Текущие ремонты проводятся раз в пять лет.

Обход производится двумя специалистами. Во время осмотра ГРПШ специалисты должны контролировать:

• давление рабочего потока до и после регулятора;
• перепады давления на фильтрующем элементе;
• возможные утечки газа;
• исправность взвода и срабатывания клапана-отсекателя.

Какие работы выполняются во время техобслуживания

• отключающие устройства и предохранительные клапаны проверяются на плотность закрытия;
• проверяются на плотность все соединения и арматура, устраняются утечки газа;
• осматривается и очищается фильтр;
• смазываются трущиеся части, перенабиваются сальники;
• определяется плотность и чувствительность мембран;
• продуваются импульсные трубки;
• проверяются параметры настройки запорных и сбросных клапанов.

Работы текущего ремонта на ГРПШ-400-01

• регулятор давления и предохранительные клапаны ремонтируются согласно паспортам, РЭ на указанные изделия;
• заменяются или ремонтируются все изношенные детали;
• тестируется надежность фиксации неразборных узлов и деталей;
• разбирается запорная арматура, которая не обеспечивает герметичность закрытия;
• другие работы, которые предусматриваются техническим обслуживанием.

Как транспортировать и хранить ГРПШ-400-01 с регулятором РДНК-400М

• ГРПШ-400-01 с регулятором РДНК-400М можно транспортировать любым видом транспорта, который исключает возможность его повреждения.
• Для хранения обеспечиваются условия, описанные в ГОСТ 15150.
• Длительное хранение предусматривает ежегодную переконсервацию защитными смазками.

Срок хранения ГРПШ-400-01 с регулятором РДНК-400М — три года.
