Friatec: идеальный шаровый кран ПНД для бесколодезной установки

Бесколодезная установка подземной арматуры на сетях воды и газа экономит деньги на стадии проектирования, монтажа и последующей эксплуатации трубопроводов. Для примера, при колодезном методе, затраты на арматуру составляют всего 8%, на трубы — 12%, а на земляные работы и железобетонные конструкции — 80%. При бесколодезной установке расходы на монтаж колодцев и камер значительно сокращаются.

Единственной проблемой бесколодезной установки может стать неправильный выбор подземной запорной арматуры, таких, как шаровых кранов или задвижек. Вот почему при разработке проекта закладывается установка шаровых кранов или задвижек Frialen.

Frialen — это продукция компании Friatec, который уже 150 лет считается флагманом в сфере индустрии строительства пластиковых инженерных сетей газа и воды. Запорная арматура и другая продукция компании зарекомендовали себя на мировом рынке, как надежные, безопасные, технологичные и безопасные изделия.

Устройство подземного шарового крана ПНД Frialen

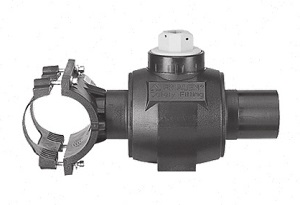

Подземный шаровой кран ПНД Frialen состоит из герметичного цельносварного корпуса и двух патрубков диаметром, соответствующим подключаемым трубам. В корпусе расположен полипропиленовый запорный механизм с плавающей опорой и аксиальными уплотнениями в оси шара.

Предназначение крана — не регулировать, а перекрывать или открывать поток рабочей среды. Такая подземная запорная арматура чаще всего применяется при прокладке газовых и водопроводных сетей, но также может применяться и в других системах трубопроводов. Например, в отводах сточных вод, в трубопроводах минеральной или морской воды, сжатого воздуха.

Ассортимент подземной запорной арматуры ПНД Frialen

Подземные краны шаровый ПНД Frialen типа КН, КНР, АКНР. Компактные изделия, для приварки которых используются муфты MB или UB. Обеспечивает открытие и закрытие потока управляющим приводным элементом на ¼ оборота. Для управления предусмотрена приводная штанга марки Frialen тип BS.

Подземный шаровой кран ПНД Frialen позволяет устанавливать системы трубопроводов полностью из ПЭ с помощью электромуфтовой сварки. При этом не нужно использовать какие-либо переходы на иные материалы или фланцевые соединения.

Подземная задвижка Frialoc. Герметичность — класс «А» без протечек. Адаптивная двухстворчатая система уплотнения, которая была специально разработана для запорной арматуры из полиэтилена, надежно перекрывает поток рабочей среды.

Цельносварной корпус из полиэтилена предупреждает образование коррозии и образование налета длительный период времени. Уменьшенный крутящий момент и сниженное число оборотов обуславливают простоту управления в процессе эксплуатации.

К трубопроводу подключается седлообразными фитингами SA или SA-TL Frialen. Если подключение нужно осуществить к чугунным или стальным трубам, для подключения применяются механические соединения — фланцевые адаптеры, обжимные фитинги, переходные соединения.

При бесколодезной установке используется приводная штанга FBS, а в открытом пространстве — приводное колесо.

Преимущества подземного крана шарового ПНД Frialen

• Кран эффективно компенсирует возможные деформации при изгибе благодаря плавающей опоре и аксиальным уплотнениям в оси шара.
• Внутренняя поверхность не восприимчива к воздействию химических и электрических реакций, не образуются отложения.
• Срок эксплуатации — 50 лет и больше без поломок.
• Обеспечивает оптимальную скорость потока при малых потерях давления.
• Компактные габариты, незначительный вес.
• Благодаря удлиненным отводным штуцерам, операция сварки может быть выполнена дважды. Дважды сварку провести нельзя только с типоразмерами d 160-225.
• Специальный штрих-код обеспечивает протоколирование, которое помогает отслеживать элемент в дальнейшем.
• Не требует обслуживания на протяжении всего времени эксплуатации.
• Аккуратная сборка сварного соединения исключает вскипания и межвитковые замыкания.

Подземный кран шаровой ПНД Frialen образует собой единый надежный модуль без фланцев, уплотнений, металлических переходников.

Монтажный набор BS для крана подземного шарового ПНД Frialen

• Благодаря телескопической приводной штанге осуществляется бесступенчатое управление краном без применения какого-либо дополнительного инструмента. Управление ограничено только допустимым диапазоном регулирования.
• При любом выдвинутом положении телескопической части устройство остается самонесущим.
• Самопроизвольное и избыточное выдвигание исключено благодаря предохранению.
• Длина телескопической части меняется как при установленном устройстве, так и при трубопроводах, находящихся под нагрузкой.
• Для изготовления соединительных штифтов используется высококачественная нержавеющая сталь.
• Принадлежность к системам водо- и газоснабжения обозначают шайбы разных цветов.

Если у вас есть вопросы по проектам установки газовых сетей или нужна консультация по продукции Frialen, свяжитесь с нами. Мы поможем с разработкой проекта и поможем выбрать оптимальную запорную арматуру для систем трубопроводов любой сложности.
