Устройство
Газоанализатор выполнен в виде двух блоков: блока измерительного (БИ) и блока питания и выходных сигналов (БПВС).
Газоанализатор выпускается во взрывозащищенном исполнении для применения во взрывоопасных зонах, где по условиям эксплуатации возможно образование взрывоопасных смесей категорий IIA, IIB,температурных групп Т1 – Т4, имеет маркировку взрывозащиты 1Ex ib IIB T4 Gb. БИ устанавливается во взрывоопасной зоне. БПВС размещается вне взрывоопасной зоны и имеет маркировку взрывозащиты [Ex ib Gb] IIB.
Предусмотрена возможность беспроводной связи с пользователем посредством передачи на его GSM терминал / терминалы (сотовый телефон / телефоны) sms-сообщений в случае превышения Порогов, установленных на газоанализаторе.

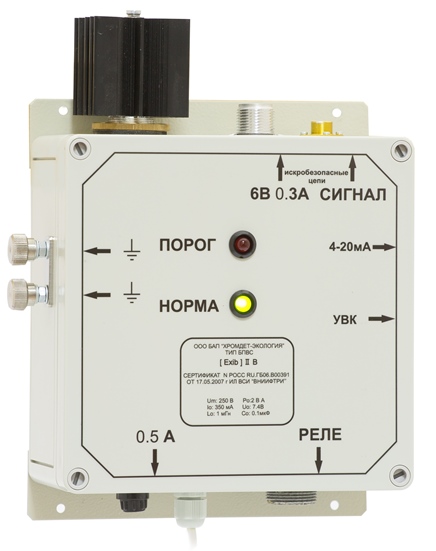

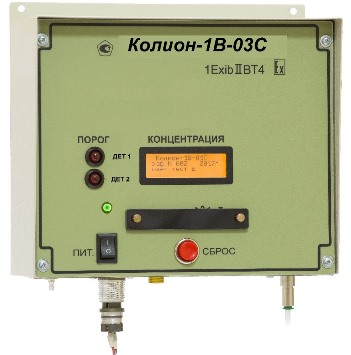

Блок измерительный (БИ) Блок питания и выходных сигналов (БПВС)
Для соединения БИ и БПВС используются кабели питания - двужильный типа ШВВП, и сигнальный - двужильный типа КСПВГ 2х0,35 (0,5) мм. Максимальное расстояние между БИ и БПВС определяется длиной кабеля питание, которая зависит от площади сечения жилы. Максимальное расстояние между БИ и БПВС составляет 150 м.
Сечение медной жилы
кабеля «ПИТАНИЕ», мм2
|
Длина, м
|
|
0,50
|
До 35
|
|
0,75
|
До 55
|
|
1,0
|
До 75
|
|
1,5
|
До 110
|
|
2,0
|
До 150
|
В газоанализаторе установлены два детектора: ФИД и электрохимический (ЭХД H2S).Анализируемый воздух непрерывно прокачивается через детекторы, установленные в БИ, с помощью встроенного компрессора. Текущее значение измеряемой концентрации выводится на двухстрочный дисплей БИ. Газоанализатор имеет два порога сигнализации по каналу ФИД и один порог - по каналу сероводорода. Реле, срабатывающие при превышении пороговых значений, находятся в БПВС.
Технические характеристики
|
Принцип измерения
|
Фотоионизационный, электрохимический
|
|
Отбор пробы
|
Принудительный
|
Диапазон измерения, мг/м3
ФИД
ЭХД (H2S)
|
0 - 2000
0 - 30
|
Основная погрешность, %
приведенная
относительная
|
ФИД
|
ЭХД (H2S)
|
±15
0 - 10 мг/м3
10 - 2000 мг/м3
|
±15
0 - 10 мг/м3
10 - 30 мг/м3
|
Диапазон сигнализации, мг/м3
ФИД
ЭХД H2S
|
От 10 до 1999
от 3
|
Время измерения
(при длине пробоотборной трубки 1м), с
|
Не более 3
|
|
Реле
|
Коммутируемый ток 1А, 220В
|
|
Сигнализация
|
2 порога, световая, релейные сигналы
|
|
Габаритные размеры, мм
|
220 х 220 х 100
|
Масса, кг
|
3,0
|
Рабочие условия эксплуатации:
температура, °С
относительная влажность, %
|
От 5 до 45
От 10 до 95 (неконденсируемая)
|
|
Расстояние между БИ и БПВС, м
|
Не более 150
|
|
Маркировка взрывозащиты
|
1Ex ib IIB T4 Gb
|
Питание
|
12 месяцев
|
Выходные сигналы
|
Цифровая индикация, «сухие» контакты реле,
выход на компьютер через RS 485,
протокол Modbus RTU, 4-20 мА
|
|
Межповерочный интервал
|
12 месяцев
|
|
Гарантийный срок
|
18 месяцев
|
