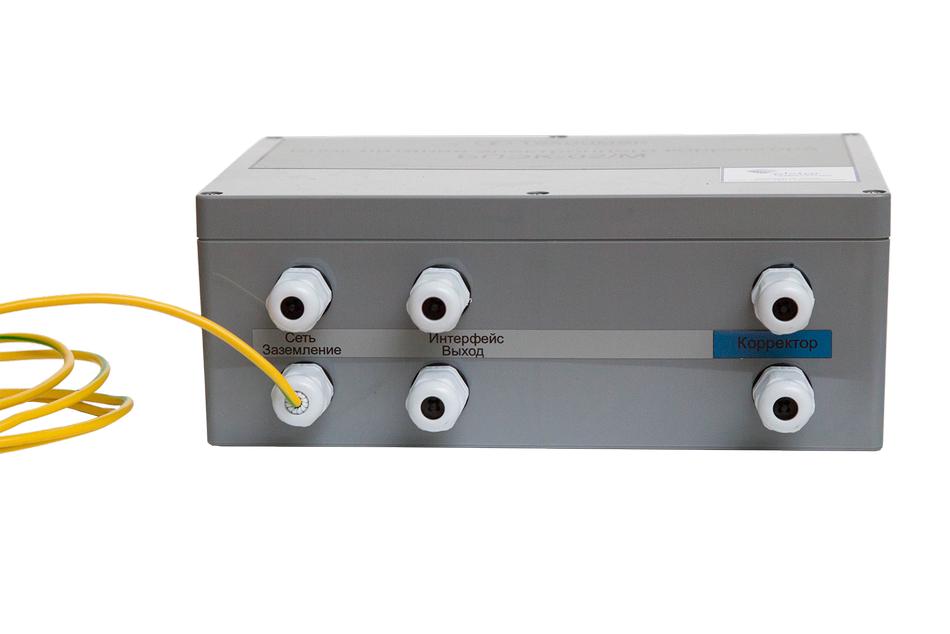

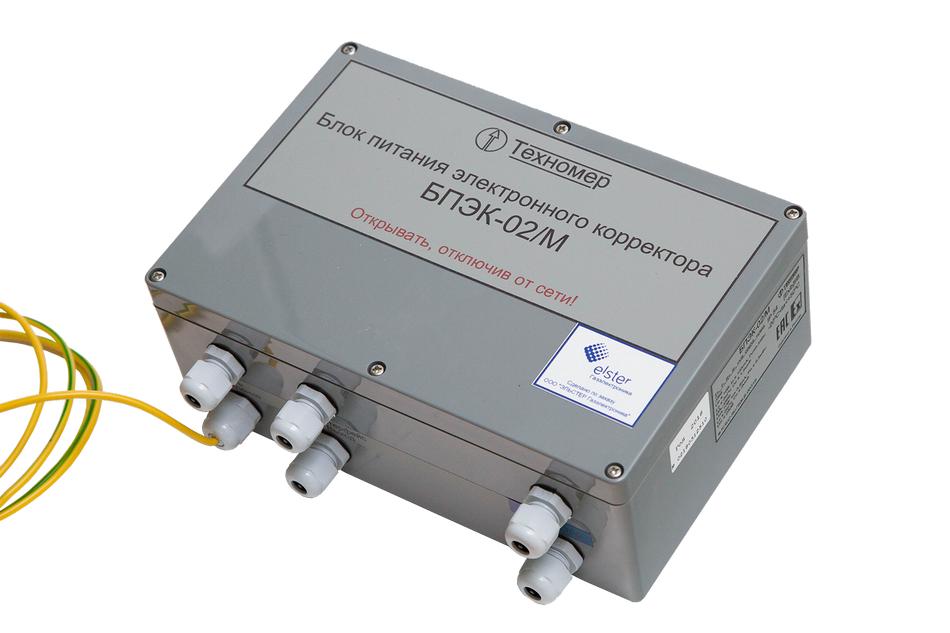

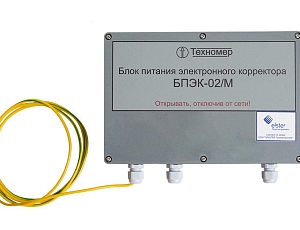

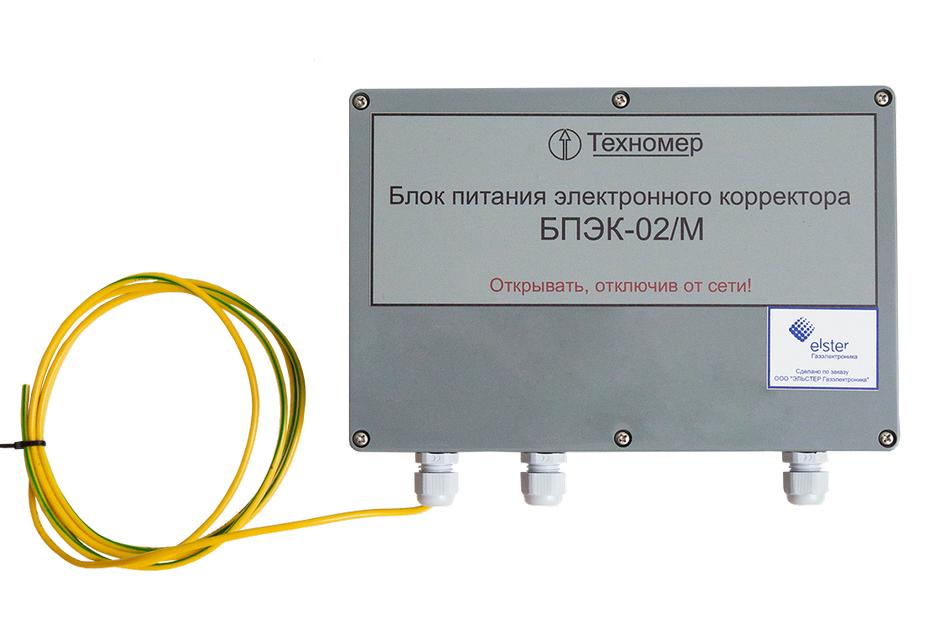

Блок питания БПЭК-02/М

Блок питания БПЭК-02/М (в дальнейшем - БПЭК-02/М) предназначен:

для питания электронных корректоров объёма газа ЕК270 (ЕК260) и других взрывозащищенных устройств с видом взрывозащиты «искробезопасная электрическая цепь» стабилизированным напряжением;
ретрансляции импульсного информационного сигнала от взрывозащищенного устройства во взрывобезопасную зону;
ретрансляции сигналов (линий) интерфейса RS485 (полный дуплекс) во взрывоопасную зону;
преобразование сигналов интерфейса RS485 в RS232 для подключения модема, принтера или компьютера.

Область применения:

Область применения: системы сбора информации с комплексов учета газа СГ-ЭК.
Блок питания является барьером искрозащиты и устанавливается вне взрывоопасной зоны.

Технические характеристики:

Цепи питания

Питание блока питания осуществляется от сети переменного тока напряжением не ниже 110В и не выше 240В, частотой (50±1)Гц, номинальное напряжение питания – 220В.
Выходное напряжение искробезопасной цепи питания - 8,6÷9,0В.
Искробезопасная цепь питания рассчитана на подключение взрывозащищенных устройств с током потребления до 50мА.
Маркировка взрывозащиты - [Ex ib] IIB, СТВ № РОСС RU.ГБ04.Б01191.

Интерфейс

Блок питания обеспечивает трансляцию четырёхпроводного интерфейса RS485 во взрывоопасную зону.
Блок питания может быть подключен к конечному устройству (модем, компьютер) во взрывобезопасной зоне как по интерфейсу RS485 (полный дуплекс 4-х проводный), так и по интерфейсу RS232 (конвертация интерфейса).

Импульсные и статусные входы

Блок питания обеспечивает трансляцию статусного или импульсного выхода корректора ЕК270 (ЕК260) во взрывобезопасную зону.
Выходное напряжение статусного выхода во взрывобезопасной зоне – не более 30В.
Максимальный ток статусного выхода во взрывобезопасной зоне – 50мА.
Максимальная частота импульсного сигнала - не более 500Гц.

Условия эксплуатации блока питания

Диапазон рабочих температур от минус 20 до плюс 50°С.
Относительная влажность воздуха до 98% при +35°С и более низких температурах без конденсации влаги.
Класс защиты: IP 54.
Максимальная длина соединительного кабеля между ЕК270 (ЕК260) и БПЭК-02/М – 300м.
Максимальная длина соединительного кабеля между БПЭК-02/М и коммуникационного оборудования 1200м.
