СГ-ТК

Комплексы СГ-ТК, модификации СГ-ТК-Т, СГ-ТК-Р и СГ-ТК-Д

Назначение

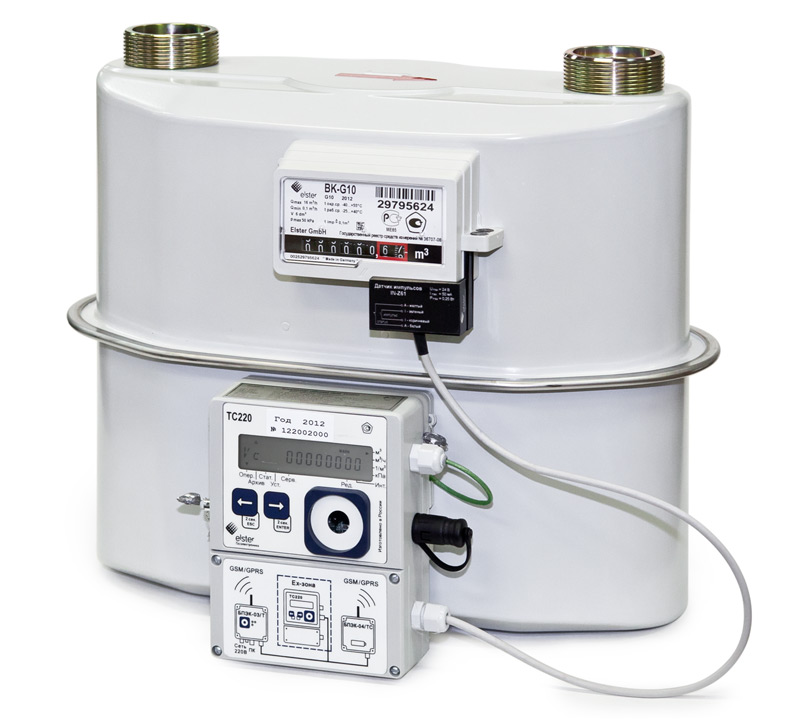

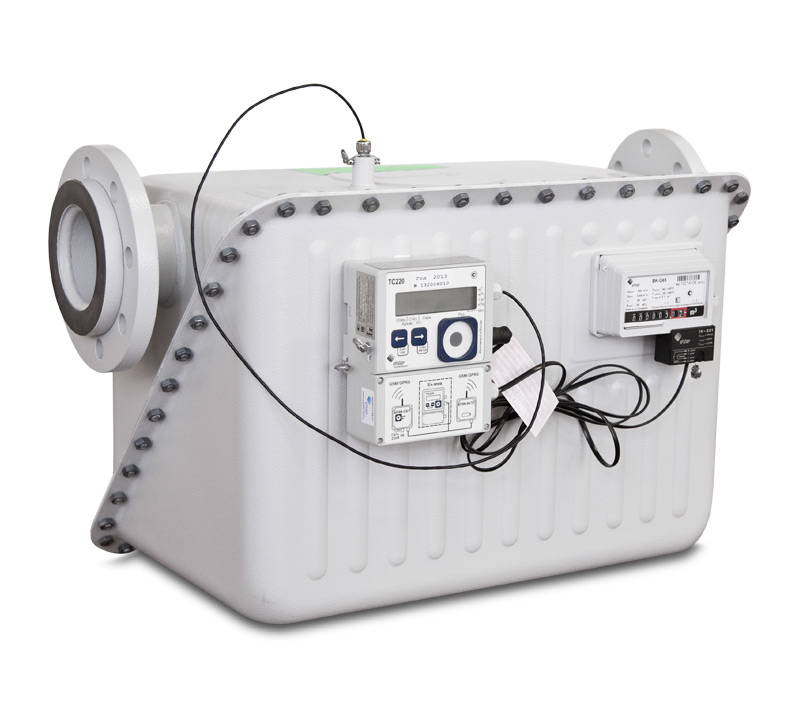

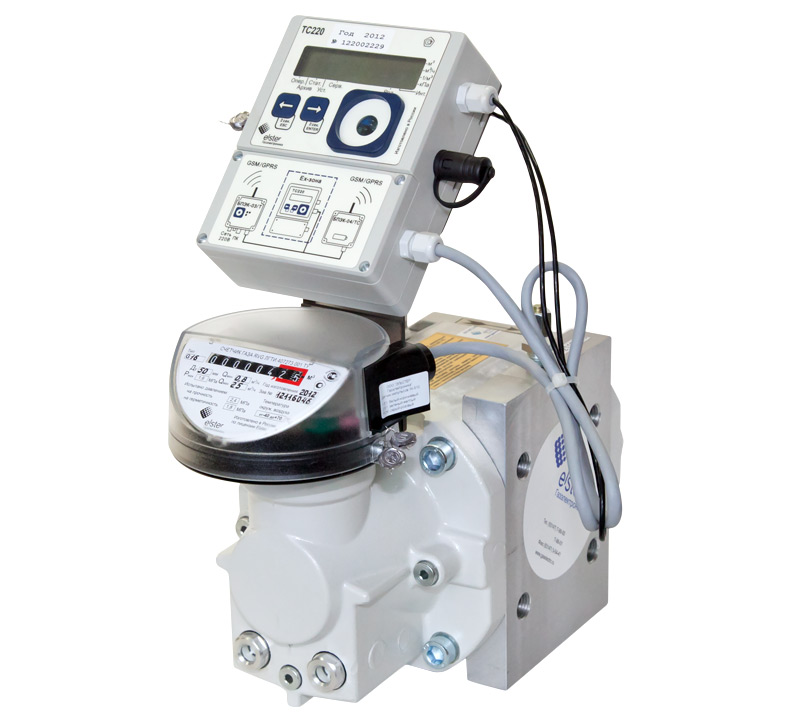

Комплексы СГ-ТК, модификации СГ-ТК-Т (на базе турбинных счетчиков газа TRZ, СГ), СГ-ТК-Р (на базе ротационных счетчиков газа RVG, RABO) и СГ-ТК-Д (на базе диафрагменных счетчиков газа ВК), предназначены для измерения объема природного газа по ГОСТ 5542 и других неагрессивных, сухих и очищенных, одно- и многокомпонентных газов в единицах приведенного к стандартным условиям объема (количества) посредством автоматической электронной коррекции показаний турбинных (TRZ, СГ), ротационного (RVG, RABO), диафрагменного (ВК) счетчиков газа по температуре и при фиксированных значениях давления и коэффициента сжимаемости газа.

Для комплексов СГ-ТК-Д разработана методика выполнения измерений (Свидетельство об аттестации методики измерений № 181-560-01.00270-2013) в соответствие с которой относительная расширенная неопределенность комплекса СГ-ТК на базе счетчика газа ВК с температурными корректорами ТС215 и ТС220 не превышает ±3%, что соответствует требованиям ГОСТ Р 8.741-2011.

Выполняемые функции

  • Программирование и считывание информации с корректора с помощью оптического порта, установленного на передней панели прибора.
  • Отображение на дисплее текущих измеряемых и рассчитываемых параметров, данных архива.
  • Формирование архива объемом более 2200 записей с интервалом час, день или месяц по рабочему и стандартному объему газа, подстановочному давлению, температуре газа, коэффициенту коррекции. Запись значений в архив происходит по истечении измерительного периода, а также в случае возникновения аварийной ситуации (превышение предельных значений измеряемых параметров) или в случае проведения изменений в настройках корректора.
  • Программирование 2-х цифровых выходов для передачи значений объемов газа в виде импульсов, и/или передачи сообщений об ошибках.
  • Сигнализация о внештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т.п.).
  • Интерфейс дистанционного доступа - RS232/RS485.
  • Дистанционная передача данных архива и технологических данных с помощью программного комплекса «СОДЭК ТС», «СОДЭК Стандарт» или «СОДЭК Экстра».
  • Возможность подключения модулей телеметрии БП-ЭК-03/Т, БПЭК-04/ТС.
  • Передача SMS сообщений.

Принцип действия комплекса СГ-ТК основан на одновременном измерении объема газа (при рабочих условиях), прошедшего через счетчик и температуры газа с последующим вычислением, обработкой и архивированием приведенного к стандартным условиям объема газа с учетом условно-постоянных (подстановочных) значений давления и коэффициента сжимаемости газа с помощью корректора объема газа ТС220.

Основные характеристики:

  • Диапазон рабочих расходов: для модификаций СГ-ТКn*-Т1: от 10 м3/ч до 2500 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:20);
    для модификаций СГ-ТКn-Т2: от 5 м3/ч до 6500 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:30);
    для модификаций СГ-ТКn-Р: от 0,8 м3/ч до 650 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:160);
    для модификаций СГ-ТКn-Д: от 0,016 м3/ч до 160 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:160).
  • Погрешность измерения в зависимости от исполнения комплекса:
    исполнение СГ-ТКn*-Т1 (на базе счетчика СГ):
    –диапазон расходов от 0,2 Qmax до Qmax; ± 1,2%;
    –диапазон расходов от Qmin до 0,2Qmax; ± 2,2%.
    исполнение СГ-ТКn-Т2-250...6500 (на базе счетчика TRZ G160 ... G4000):
    – диапазон расходов от 0,1 Qmax до Qмах; ± 1,2%;
    – диапазон расходов от Qmin до 0,1Qmax; ± 2,2%.
    исполнение СГ-ТКn-Т2-100 (на базе счетчика TRZ G65):
    – диапазон расходов от 0,2 Qmax до Qмах; ± 1,2%;
    – диапазон расходов от Qmin до 0,2 Qmax; ± 2,2%.
    исполнение СГ-ТКn-Р (на базе счетчика RVG):
    – диапазон расходов от 0,1 Qmax до Qmax; ± 1,2%;
    – диапазон расходов от Qmin до 0,1 Qmax. ± 2,2%.
    исполнение СГ-ТКn-Д (на базе счетчика ВК):
    – диапазон расходов от 0,1 Qnom до Qmax; ±1,7%;
    – диапазон расходов от Qmin до 0,1 Qnom ± 3,2%.
  • Диаметр условного прохода Ду,мм:СГ-ТКn-Т1: Ду50...Ду200
    СГ-ТКn-Т2: Ду50...Ду300
    СГ-ТКn-Р: Ду50...Ду150
  • Подстановочное значение рабочего давления (избыточное) в зависимости от исполнения комплекса:
    для исполнения СГ-ТКn*-Д (со счётчиком газа типа ВК): до 0,05 МПа;
    для исполнений СГ-ТКn*-Т1(-Т2, -Р) со счётчиками газа типа СГ (TRZ, RVG): до 0,1 МПа.
  • Диапазон температур окружающей среды комплекса СГ-ТК: от -30 0С до +600С.
  • межповерочный интервал 5 лет.
  • Взрывозащищённость:
    Комплекс СГ-ТК2 (на базе корректора объема газа ТС220) предназначен для установки вне взрывоопасной зоны.
  • Интерфейс
    Комплексы имеют оптический интерфейс локального доступа.
    Комплекс СГ-ТК2 (на базе корректора объема газа ТС220) дополнительно имеет интерфейс дистанционного доступа RS232 и возможность подключения внешнего источника питания постоянного тока +5…9В, что позволяет использовать его в автоматизированной системе коммерческого учета газа (АСКУГ).

Технические характеристики.

Параметры СГ-ТК1-Д65
Номинальный расход Qном. 40
Максимальны расход Qмакс. 65
Минимальный расход Qмин. 0,40
Относительная погрешность при расходе.
От Qмин. до 0,1 Qном. % +/-3
Свыше 0,1 Qном. до Qмакс. % +/- 1,5
Максимальное рабочее давление кПа 50
Температура окружающей среды С -40...+55
Масса 28
Межповерочный интервал, лет. 10
Межосевое расстояние, мм. ---
Габаритные размеры 570*392*403
Ду, мм 80
