СГ-ЭК

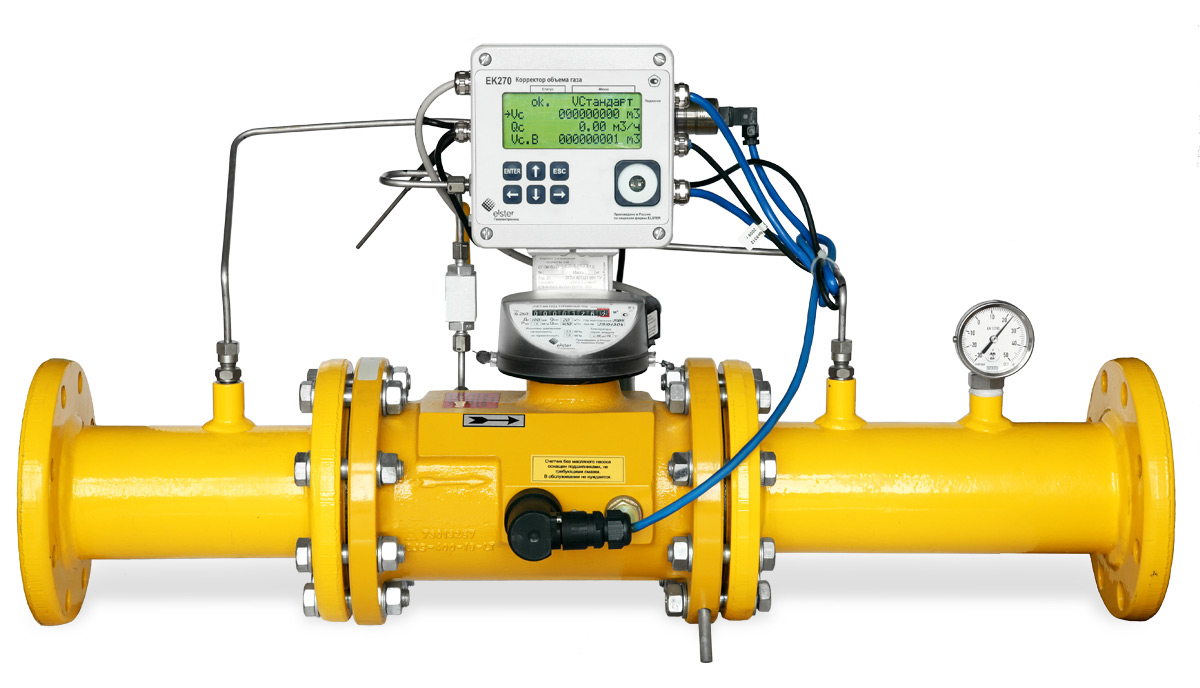

Измерительный комплекс СГ-ЭК-вз на базе корректора ЕК-270 или ЕК-280

Назначение

Комплексы для измерения количества газа СГ-ЭК (далее по тексту - комплекс) предназначены для измерения объема неагрессивного, сухого газа (далее – газ), приведенного к стандартным условиям по ГОСТ 2939 путем измерения объема газа при рабочих условиях счетчиками газа турбинными (TRZ, TRZ2, СГ) или ротационными (RABO, RVG) и автоматической электронной коррекции по измеренным значениям температуры, давления газа, вычисленного по ГОСТ 30319 или подстановочному значению коэффициента сжимаемости газа.

Состав

Комплекс СГ-ЭК состоит из корректора объема газа ЕК270 или EK280 и счетчика газа в зависимости от исполнения:

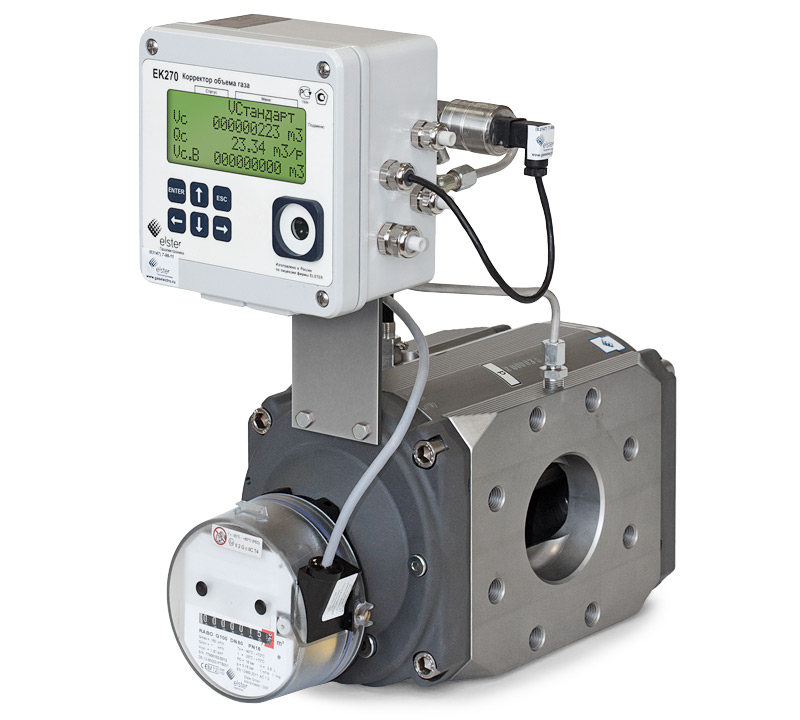

  • СГ-ЭК-Р со счетчиком газа ротационным типа RABO или RVG;

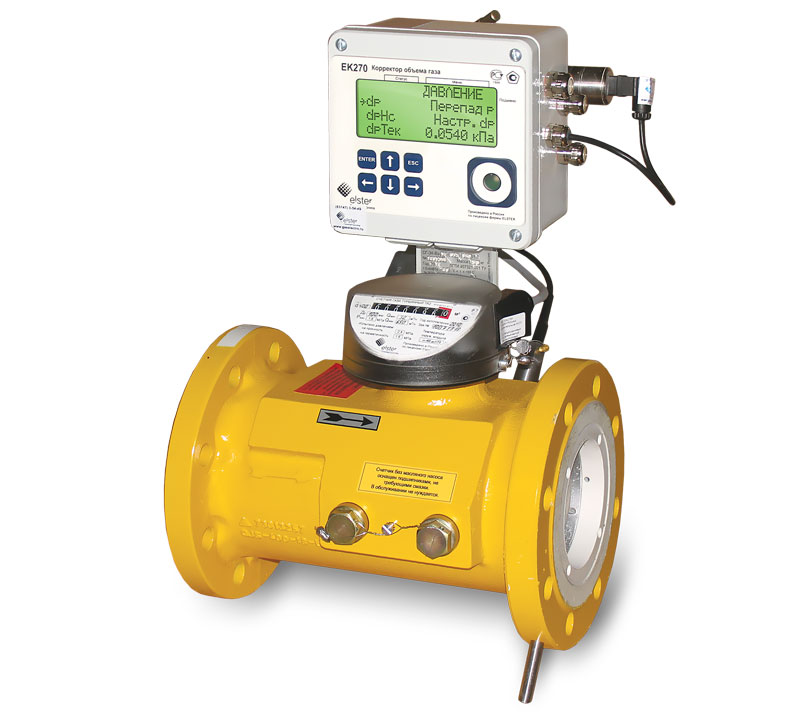

  • СГ-ЭК-Т со счетчиком газа турбинным типа TRZ или СГ.

Принцип работы

Принцип действия комплекса основан на вычислении объема газа, приведенного к стандартным условиям на основе объема газа, измеренного счетчиками газа турбинными (TRZ, СГ) или ротационными (RABO, RVG) при рабочих условиях, а также температуры и давлении газа, измеренных корректором объема газа и коэффициента сжимаемости, вычисленного по ГОСТ 30319 или его подстановочного значения.

Основные характеристики

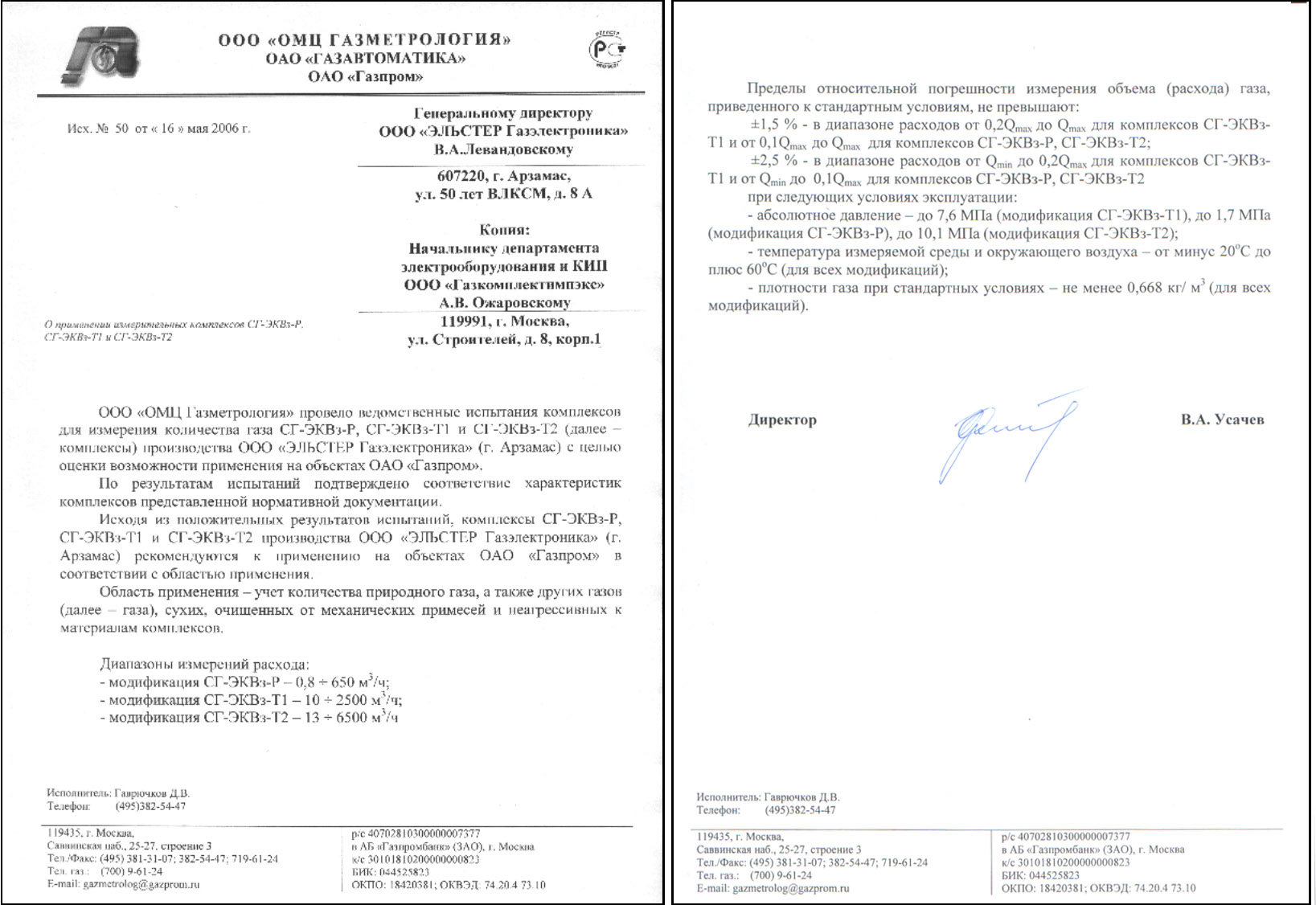

Диапазон рабочих расходов:

  • для модификаций СГ-ЭК-Р со счетчиком RABO: от 0,4 м3/ч до 650 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:250);
  • для модификаций СГ-ЭК-Р со счетчиком RVG: от 0,6 м3/ч до 650 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:160);
  • для модификаций СГ-ЭК-Т со счетчиком TRZ: от 5 м3/ч до 6500 м3/ч (диапазон рабочих расходов Qmin/Qmax: при давлении до 0,3 МПа — до 1:30; при давлении от 0,3 МПа до 1,0 МПа — до 1:50; при давлении свыше 1,0 МПа — до 1:80);
  • для модификаций СГ-ЭК-Т со счетчиком СГ: от 8 м3/ч до 4000 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:30).

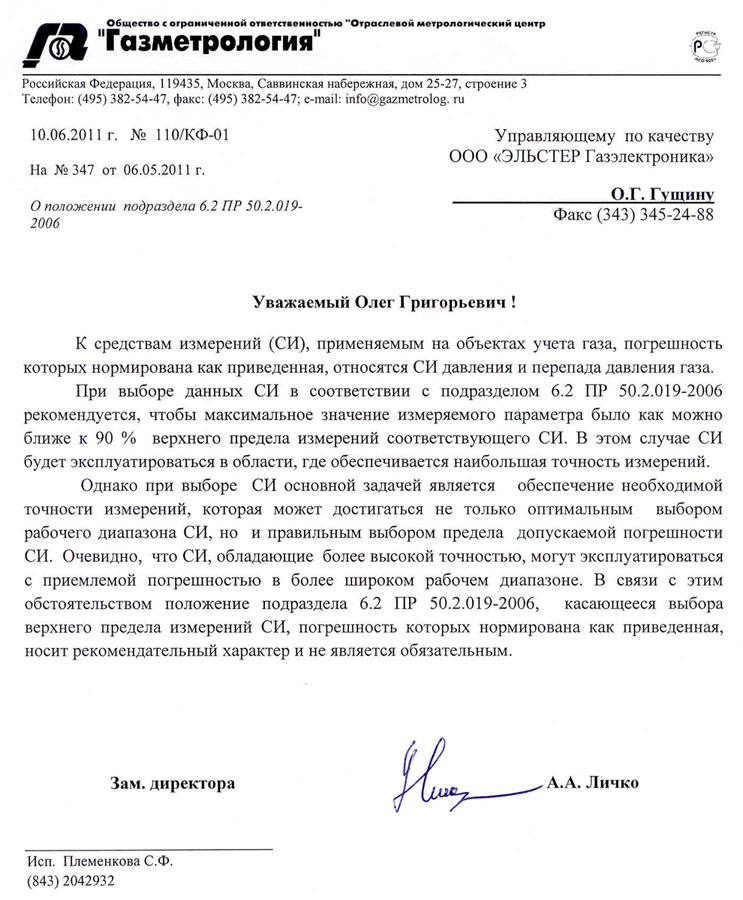

Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям, с учетом погрешности измерения давления, температуры и вычисления коэффициента коррекции), %:

  • модификации СГ-ЭК-Т на базе счетчиков TRZ исполнения «2У», СГ-ЭК-Р на базе RABO исполнения «2У»:
    — в диапазоне объемных расходов при рабочих условиях от Qмин3) до Qмакс2): ± 1,0;
  • модификации СГ-ЭК-Т, СГ-ЭК-Р на базе счетчиков RVG, СГ, TRZ2 и счетчиков TRZ, RABO остальных исполнений:
    — в диапазоне объемных расходов при рабочих условиях от Qмин3) до Qt4): ± 2,1;
    — в диапазоне объемных расходов при рабочих условиях от Qt4) до Qмакс2): ± 1,1.

Комплексы СГ-ЭК могут применяться для измерения объема природного газа по ГОСТ 5542 и других неагрессивных, сухих и очищенных газов (воздух, азот, аргон и т.п. за исключением кислорода в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов.

Выполняемые функции

  • Вычисление приведенного к стандартным условиям объема газа.
  • Отображение на дисплее корректора информации о текущих значениях измеряемых и рассчитываемых параметров (объем, давление, температура и т.д), данных архивов и журналов – суточного потребления и максимальных расходов текущего и прошедшего месяца с указанием времени и даты и т.д..
  • Возможность интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса.
  • Дистанционная передача данных архива и технологических данных с помощью программного обеспечения СОДЭК.
  • Периодический вывод данных на принтер, оснащенный последовательным портом.
  • Представление отчетов о нештатных ситуациях, авариях, несанкционированных вмешательствах.
  • Архивирование основных измеряемых и вычисляемых параметров.
  • Почасовая запись данных в архив за 9 месяцев.
  • Ввод и изменение исходных условий и данных (процедура настройки).
  • При использовании модуля функционального расширения МР260 возможно постоянное подключение различных по типу устройств (принтер, модем, ПК и пр.) для передачи или вывода на печать интервального архива (принтер), дистанционного управления корректором (модем, ПК).
  • Возможность работы по подставному значению расхода.
  • Контроль температуры окружающей среды (опционально).
  • Контроль перепада давления на счетчике газа (опционально, не требует внешнего питания, дооснащение в процессе эксплуатации).
  • Использование дополнительных высокочастотных (A1R, A1K) и среднечастотных (R300) датчиков импульсов для контроля расхода газа (опционально, дооснащение датчиком R300 в процессе эксплуатации).
  • Возможность дистанционной настройки корректора с помощью SMS сообщений.
  • Возможность работы с модулями телеметрии БПЭК-02/МТ, БПЭК-04/ЕК, БПЭК-04Ех, а также с блоками питания БПЭК-02/М и БПЭК-05.
  • Возможность считывания данных по оптическому интерфейсу с использованием кабеля адаптера КА/О-USB.
  • Удобный 4-строчный дисплей.

Дополнительное оборудование

Дополнительные приборы (в комплект поставки не входят):

  • внешние блоки питания и модули телеметрии БПЭК-02/М (/МТ), БПЭК-04/ЕК, БПЭК-05;
  • модуль функционального расширения МР260;
  • программно-аппаратный комплекс для считывания данных AS-300.

Внимание! Дополнительные приборы должны быть установлены вне взрывоопасной зоны.

Программное обеспечение (в комплект поставки не входят)

  • Программный комплекс «СОДЭК® Стандарт™» версия 6.х – предназначен для сбора данных с небольшого количества ЕК270/ЕК260 в интерактивном режиме при непосредственном подключении или дистанционно (в том числе по GSM каналу).
  • Программно-технический комплекс «СОДЭК® Экстра™» - предназначен для сбора данных с большого количества корректоров ЕК270/ЕК260 в автоматическом режиме при непосредственном подключении или дистанционно (в том числе по GSM / GPRS каналам).
