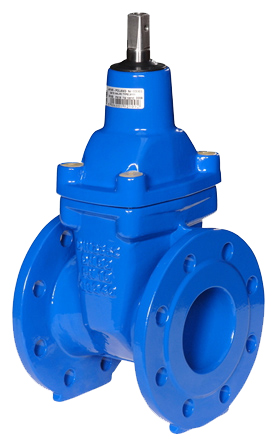

Jafar 2002/2111

Клиновая задвижка с обрезиненным клином

Магистральная клиновая фланцевая задвижка применяется в водоснабжении, канализации, на трубопроводах, где температура рабочей среды не превышает +70 °C. Корпус и крышка задвижки выполнены из ковкого чугуна, эпоксидное покрытие нанесено электростатическим способом. Управление задвижкой осуществляется с помощью телескопического штока, чугунный клин обрезинен синтетическим каучуком EPDM или NBR. Обеспечивает полную герметичность соединений сети.

Технические параметры

  • Класс герметичности "А"
  • Фланцевая рассверловка соответствует российским нормам
  • Максимальное рабочее давление PN 16
  • Максимальная температура работы до 70°C

Конструктивные особенности

  • Уплотнение шпинделя O-Ring - "СУХАЯ РЕЗЬБА" - есть возможность заменить в рабочем режиме - трубопровод и задвижку под давлением.
  • Шпиндель невыдвижной, нержавеющий, с холодкатаной резьбой.
  • Клин полностью вулканизирован, с заменяемой гайкой.
  • Гладкий полнопроходный канал в корпусе.
  • Все элементы защищены от коррозии эпоксидным покрытием.
DN L 2111 Ряд. 14 L 2002 Ряд. 15 н d PN16 (PN10) D PN 16 (PN10) К PN16 (PN10) I PN16 (PN10) с f п PN16 (PN10) Количество оборотов до открытия Усилие открытия/ закрытия S Вес 2111 Вес 2002
мм - Нм мм кг кг
32 130 140 145 76 140 100 19 18 3 4 9 10-30 12 5 6
40 140 240 220 84 150 110 19 19 3 4 11 14 9 10
50 150 250 230 99 165 125 19 19 3 4 13,5 14 10 11
65 170 270 265 118 185 145 19 19 3 4 14 20-60 17 14 16
80 180 280 290 132 200 160 19 19 3 8 17 17 15 17
100 190 300 325 156 220 180 19 19 3 8 21 19 21 23
125 200 325 365 184 250 210 19 19 3 8 26 40-120 19 31 39
150 210 350 457 211 285 240 23 19 3 8 26 19 41 48
200 230 400 534 266 340 295 23 20 3 12(8) 34,5 24 62 77
250 250 450 633 319 405 355(350) 28 (23) 22 3 12 42,5 100-250 27 94 106
300 270 500 708 370 460 410 (400) 28 (23) 25 4 12 51 27 122 148
350 290 550 790 429 520 470 (460) 28 (23) 27 4 16 60 300-500 27 216 254
400 310 600 1020 480 580 525 (515) 31 (28) 28 4 16 58 32 298 345
450 330 - 1090 548 (530) 640 585(565) 31 (28) 30 4 20 65 32 350 -
500 350 700 1220 609 (582) 715(670) 650 (620) 34(28) 32 4 20 63 36 458 540
600 390 800 1390 720 (682) 840 (780) 770 (725) 37 (31) 36 5 20 77 36 640 776
600* 430 900 1390 794 910(895) 840 37 (31) 36 5 24 77 36 670 -
